Wilo Control EC-Booster - Page 302

et Lisa
302 WILO SE 2019-07
Klemm Funktsioon
4/5
Väljund: Pumba 1 individuaalne tõrketeade
8/9
Väljund: Pumba 2 individuaalne tõrketeade
10/11
Väljund: Pumba 2 üksikkäituse signaal
13/14/15
Väljund: Koondtööteade
16/17/18
Väljund: Koondveateade
21/22
Sisend: Extern OFF
25/26
Sisend: Kuivkäik / kuivalt töötamise kaitse
37/38
Sisend: Pumba 1 sagedusmuunduri veateade
39/40
Sisend: Pumba 2 sagedusmuunduri veateade
41/42
Väljund: Pumba 1 rõhu seadeväärtus
43/44
Väljund: Pumba 2 rõhu seadeväärtus
45/46
Sisend: passiivne rõhuandur (4–20mA)

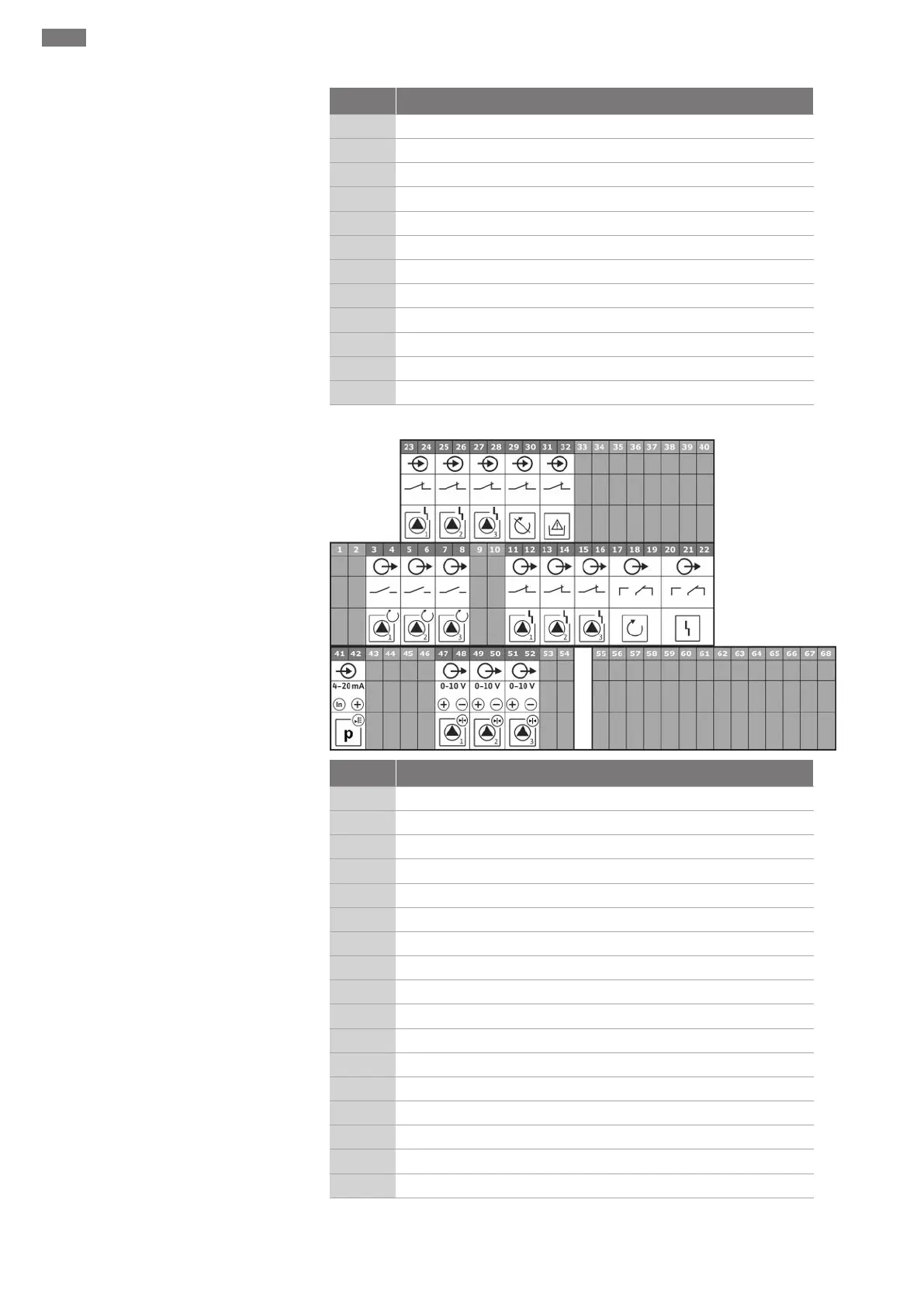

Elektriskeemid Wilo-Control ECe-B3...
Klemm Funktsioon
3/4
Väljund: Pumba 1 üksikkäituse signaal
5/6
Väljund: Pumba 2 üksikkäituse signaal
7/8
Väljund: Pumba 3 üksikkäituse signaal
11/12
Väljund: Pumba 1 individuaalne tõrketeade
13/14
Väljund: Pumba 2 individuaalne tõrketeade
15/16
Väljund: Pumba 3 individuaalne tõrketeade
17/18/19
Väljund: Koondtööteade
20/21/22
Väljund: Koondveateade
23/24
Sisend: Pumba 1 sagedusmuunduri veateade
25/26
Sisend: Pumba 2 sagedusmuunduri veateade
27/28
Sisend: Pumba 3 sagedusmuunduri veateade
29/30
Sisend: Extern OFF
31/32
Sisend: Kuivkäik / kuivalt töötamise kaitse
41/42
Sisend: passiivne rõhuandur (4–20mA)
47/48
Väljund: Pumba 1 rõhu seadeväärtus
49/50
Väljund: Pumba 2 rõhu seadeväärtus
51/52
Väljund: Pumba 3 rõhu seadeväärtus
