fi Asennus
314 WILO SE 2019-07
HUOMAUTUS
• Järjestelmäimpedanssiin ja liitetyn kuluttajan kytkentöjen enimmäismäärään
tunnissa liittyen voi esiintyä jännitteen vaihtelua ja/tai jännitteen laskua.
• Käytettäessä suojattua kaapelia suojaus on aina asennettava säätölaitteen toiselle
puolelle maadoituskiskoon!
• Anna liitäntä aina sähköalan ammattilaisen tehtäväksi!
• Noudata liitettyjen pumppujen ja signaaligeneraattorien asennus- ja käyttöohjetta.
▪Verkkoliitännän virran ja jännitteen on vastattava tyyppikilvessä olevia tietoja.
▪Toteuta verkonpuoleinen suojaus paikallisten määräysten mukaisesti.
▪Jos käytetään johdonsuojakatkaisijaa, kytkentäominaisuudet on valittava liitetyn
pumpun mukaan.
▪Jos asennetaan vikavirtasuojakytkimiä (RCD, tyyppi A, sinimuotoinen virta, yleisvirran
tunnistava), on noudatettava paikallisia määräyksiä.
▪Asenna liitäntäkaapelit paikallisten määräysten mukaisesti.
▪Älä vaurioita liitäntäkaapeleita asennuksen aikana.
▪Maadoita säätölaite ja kaikki sähköiset kuluttajat.

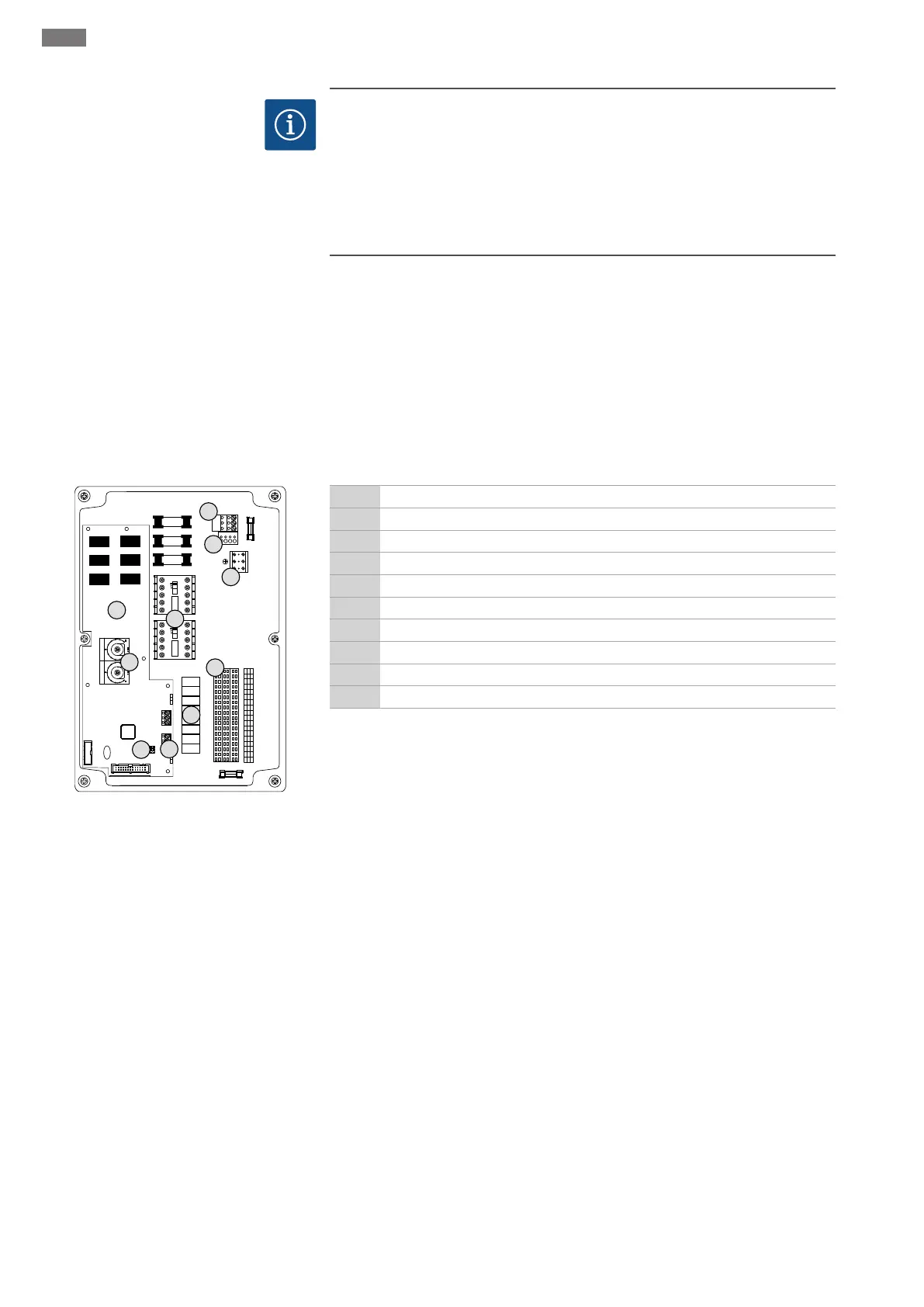

6.5.1 Osien yleiskatsaus: Wilo-Control
EC-Booster
F1 F2 F3
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
GND A(+) B(-)
GND LO
J4
J3
J2
HI
1
2
26
Current Pump1
Current Pump2
4
5
8
9
6
3
2
1
7
10
Fig.2: Control EC-B 2...
1 Riviliitin: Verkkoliitäntä
2 Verkkojännitteen säätö
3 Riviliitin: Maa (PE)
4 Riviliitin: Ohjaus/anturit
5 Kontaktoriyhdistelmät
6 Lähtörele
7 Ohjauskortti
8 Potentiometri moottorin virranvalvontaa varten
9 ModBus RTU: RS485-rajapinta
10 ModBus RTU: Yhdysjohto terminointia/polarisointia varten
