Asennus- ja käyttöohje Wilo-Control EC/ECe-Booster 317
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400

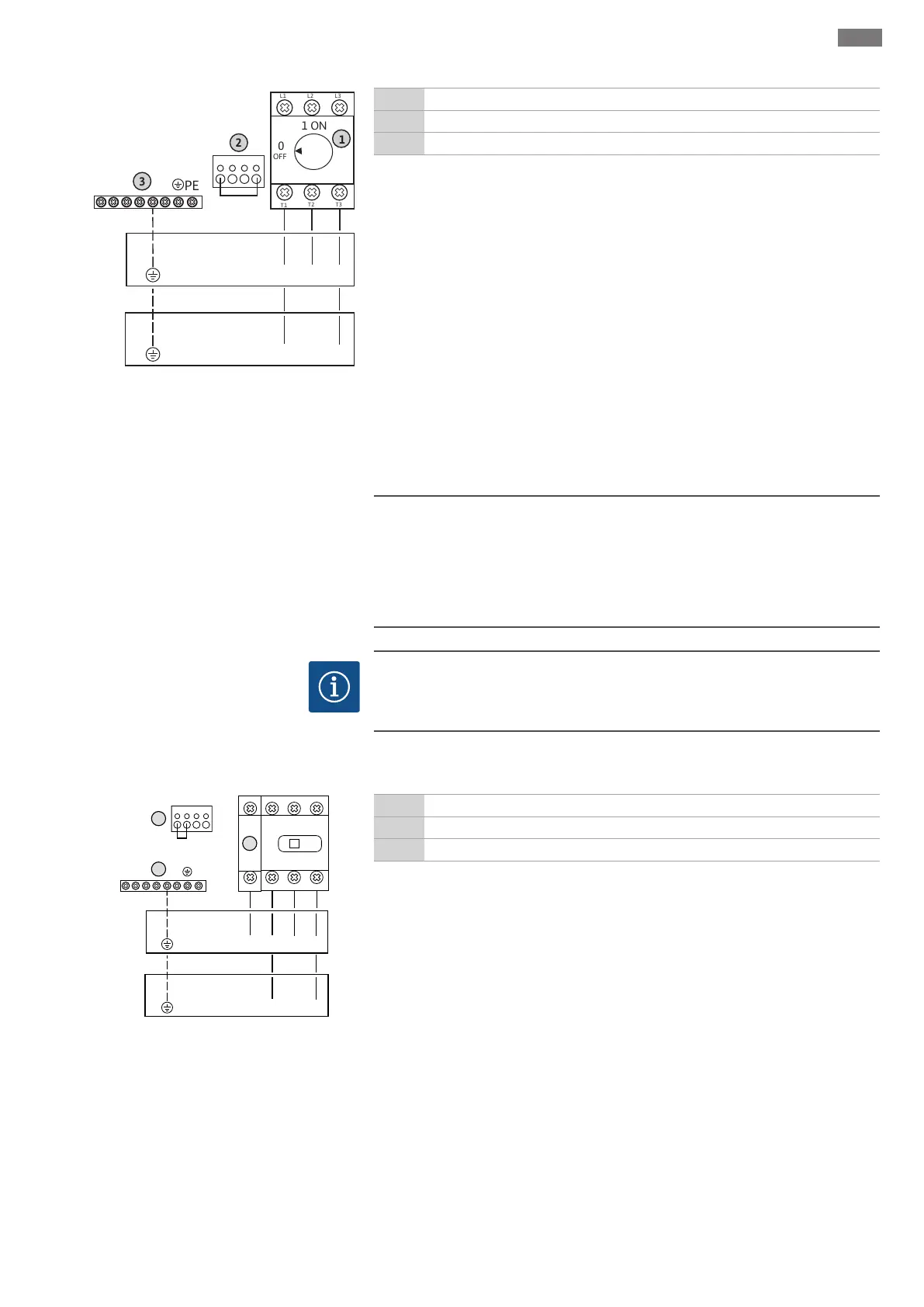

Fig.7: Verkkoliitäntä Wilo-Control EC-B 3...
1 Pääkytkin
2 Verkkojännitteen säätö
3 Riviliitin: Maa (PE)
Verkkoliitäntä 1~230V:
▪Kaapeli: 3-säikeinen
▪Johdin: L, N, PE
▪Verkkojännitteen säätö: Silta 230/COM
Verkkoliitäntä 3~230V:
▪Kaapeli: 4-säikeinen
▪Johdin: L1, L2, L3, PE
▪Verkkojännitteen säätö: Silta 230/COM
Verkkoliitäntä 3~380V:
▪Kaapeli: 4-säikeinen
▪Johdin: L1, L2, L3, PE
▪Verkkojännitteen säätö: Silta 380/COM
Verkkoliitäntä 3~400V:
▪Kaapeli: 4-säikeinen
▪Johdin: L1, L2, L3, PE
▪Verkkojännitteen säätö: Silta 400/COM (tehdasasetus)
6.5.4 Säätölaitteen verkkoliitäntä:
Control ECe-Booster
HUOMIO
Väärin säädetystä verkkojännitteestä aiheutuvien esinevahinkojen vaara!
Säätölaitetta voidaan käyttää eri verkkojännitteillä. Ohjausjännitteen on kuitenkin
oltava aina 230 V. Sen vuoksi kaapelisilta on säädetty tehtaalla oikeaan
verkkojännitteeseen. Kaapelisiltaa ei saa muuttaa! Väärin säädetty verkkojännite
aiheuttaa ohjauksen rikkoutumisen!
HUOMAUTUS
Nollajohdin tarvitaan
Jotta ohjaus toimisi oikein, verkkoliitännässä on oltava nollajohdin.
Vie asiakkaan hankittavat liitäntäkaapelit kaapeliläpivientien läpi ja kiinnitä ne. Liitä
johtimet pääkytkimeen liitäntäkaavion mukaisesti.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF
Fig.8: Verkkoliitäntä Wilo-Control ECe-B...
1 Pääkytkin
2 Verkkojännitteen säätö
3 Riviliitin: Maa (PE)
Verkkoliitäntä 1~230V:
▪Kaapeli: 3-säikeinen
▪Johdin: L, N, PE
▪Verkkojännitteen säätö: Silta 230/COM
Verkkoliitäntä 3~380V:
▪Kaapeli: 5-säikeinen
▪Johdin: L1, L2, L3, N, PE
▪Verkkojännitteen säätö: Silta 230/COM
Verkkoliitäntä 3~400V:
▪Kaapeli: 5-säikeinen
▪Johdin: L1, L2, L3, N, PE
▪Verkkojännitteen säätö: Silta 230/COM
