Käyttöönotto fi
Asennus- ja käyttöohje Wilo-Control EC/ECe-Booster 327
HUOMAUTUS
Integroitu kiertokentän valvonta
Säätölaitteella ei ole kiertokentän valvontaa. Valvontatoiminnot toimivat
virheettömästi vain 3-vaihevirtaliitännässä myötäpäivään kiertävällä kiertokentällä.
Jos verkkoliitännässä on vastapäivään pyörivä kiertokenttä, käynnistyksen
yhteydessä näyttöön tulee vikakoodi "E006".
HUOMAUTUS
Virheilmoitus käytettäessä vaihtovirtaliitännässä
Säätölaitteella "Control EC-Booster" on kiertokentän ja moottorin virtavalvonta.
Molemmat valvontatoiminnot toimivat vain 3-vaihevirtaliitännällä virheettömästi, ja
ne on kytketty päälle tehtaalla. Jos säätölaitetta käytetään vaihtovirtaliitännässä,
näytössä näytetään seuraavat virheilmoitukset:
• Kiertokentän valvonta: Vikakoodi "E006"
⇒ Kiertokentän valvonnan kytkeminen pois päältä: Valikko 5.68, aseta arvo "off"!
• Moottorin virtavalvonta: Vikakoodi "E080.x"
⇒ Moottorin virtavalvonnan kytkeminen pois päältä: Valikko 5.69, aseta arvo
"off"!
▶ Valvontatoiminnot deaktivoitu. Säätölaite toimii nyt virheettömästi
vaihtovirtaliitännässä.
HUOMAUTUS
Huomioi näytössä oleva vikakoodi
Huomioi, palaako vai vilkkuuko punainen häiriö-LED, näytössä oleva vikakoodi! Jos
vika on vahvistettu, viimeisin vika on tallennettuna valikkoon 6.02.
1
2
3
4
5

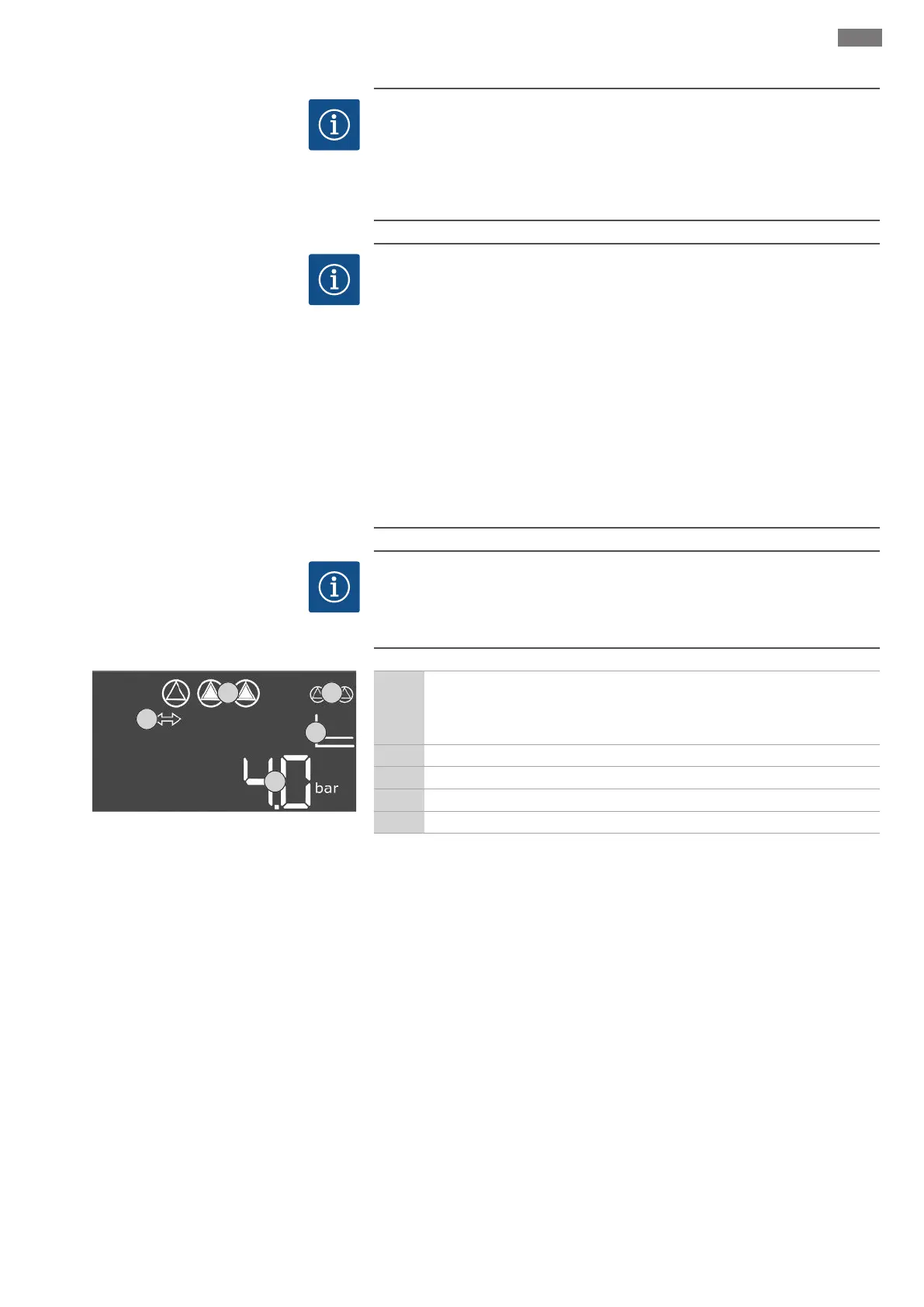

Fig.26: Aloitusnäkymä
1
Nykyinen pumpun tila:
- Rekisteröityjen pumppujen määrä
- Pumppu aktivoitu/deaktivoitu
- Pumput päälle / pois päältä
2 Kenttäväylä aktiivinen
3 Paineen tosiarvo
4 Säätötapa (esim. p-c)
5 Varapumppu-toiminto aktivoitu
‡ Säätölaite on suljettu.
‡ Asennus on suoritettu asianmukaisesti.
‡ Kaikki signaaligeneraattorit ja kuluttajat on liitetty ja asennettu käyttötilaan.
‡ Jos käytettävissä on kuivakäyntisuoja, kytkentäpiste asetettu oikein.
‡ Moottorinsuoja säädetty pumpun tietojen mukaisesti (vain Control EC-Booster).
1. Pääkytkin asentoon "ON".
2. Säätölaite käynnistyy.
- Kaikki LED-valot palavat 2 sekunnin ajan.
- Näyttö syttyy ja näkyviin tulee aloitusnäkymä.
- Näyttöön tulee valmiustilasymboli.
▶ Säätölaite on toimintavalmis, käynnistä ensikonfigurointi tai automaattikäyttö.
8.3 Ensikonfiguroinnin käynnistys
Ota huomioon seuraavat seikat konfiguroinnin aikana:
▪Jos 6 minuuttiin ei tapahdu syöttöä tai ohjausta:
– Näytön valo sammuu.
– Näyttöön tulee jälleen päänäyttö.
– Parametrien syöttö estetään.
▪Joitakin asetuksia voidaan muuttaa vain silloin, kun pumppuja ei ole käytössä.
