Asennus- ja käyttöohje Wilo-Control EC/ECe-Booster 345

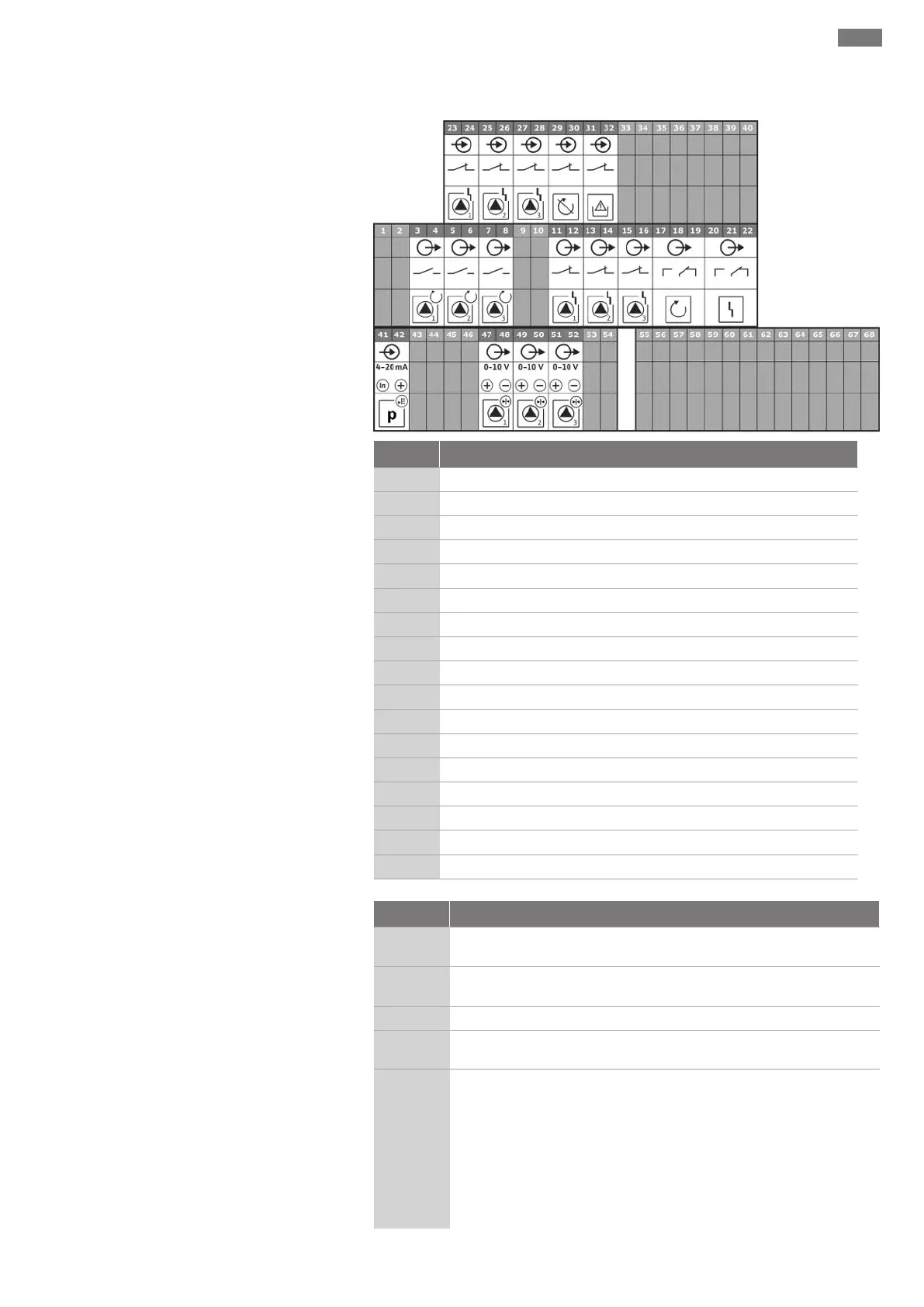

Liitinkaaviot Wilo-Control ECe-B3...
Liitin Toiminta
3/4
Lähtö: Yksittäiskäyttötieto pumppu 1
5/6
Lähtö: Yksittäiskäyttötieto pumppu 2
7/8
Lähtö: Yksittäiskäyttötieto pumppu 3
11/12
Lähtö: Yksittäishälytys pumppu 1
13/14
Lähtö: Yksittäishälytys pumppu 2
15/16
Lähtö: Yksittäishälytys pumppu 3
17/18/19
Lähtö: Koottu käytön ilmoitus
20/21/22
Lähtö: Yleishälytys
23/24
Tulo: Virheilmoitus taajuusmuuttaja pumppu 1
25/26
Tulo: Virheilmoitus taajuusmuuttaja pumppu 2
27/28
Tulo: Virheilmoitus taajuusmuuttaja pumppu 3
29/30
Tulo: Extern OFF
31/32
Tulo: Vedenvähyys/kuivakäyntisuoja
41/42
Tulo: passiivinen paineanturi 4–20 mA
47/48
Lähtö: Paineen asetusarvo pumppu 1
49/50
Lähtö: Paineen asetusarvo pumppu 2
51/52
Lähtö: Paineen asetusarvo pumppu 3
13.4 ModBus: Datatyypit
Datatyyppi Kuvaus
INT16
Kokonaisluku alueella -32768...32767.
Datakohdalle todellisuudessa käytetty lukualue voi vaihdella.
UINT16
Etumerkitön kokonaisluku alueella 0–65535.
Datakohdalle todellisuudessa käytetty lukualue voi vaihdella.
ENUM
On summa. Vain parametriin merkittyjä arvoja voi käyttää.
BOOL
Boolin arvo on parametri, jossa on tarkalleen kaksi tilaa (0 – väärä/false ja
1 – tosi/true). Yleensä kaikkia nollaa suurempia arvoja pidetään tosina.
BITMAP*
16 boolin arvon (bitin) yhteenveto. Arvot merkitään välillä 0–15.
Rekisteristä luettava tai siihen kirjoitettava luku saadaan kaikkien bittien
summasta, jonka arvo on 1×2 korkeampi kuin sen hakemisto.
▪Bitti 0: 2
0
= 1
▪Bitti 1: 2
1
= 2
▪Bitti 2: 2
2
= 4
▪Bitti 3: 2
3
= 8
▪Bitti 4: 2
4
= 16
▪Bitti 5: 2
5
= 32
