Περιγραφή προϊόντος el
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Control EC/ECe-Booster 353
H αναγνώριση σήματος πραγματοποιείται μέσω ενός αισθητήρα πίεσης.
Στην προβλεπόμενη χρήση συμπεριλαμβάνεται και η τήρηση του παρόντος
εγχειριδίου. Οποιαδήποτε άλλη χρήση πέραν από τις αναφερόμενες θεωρείται ως μη
προβλεπόμενη.
4 Περιγραφή προϊόντος
4.1 Δομή
1
2
3
4

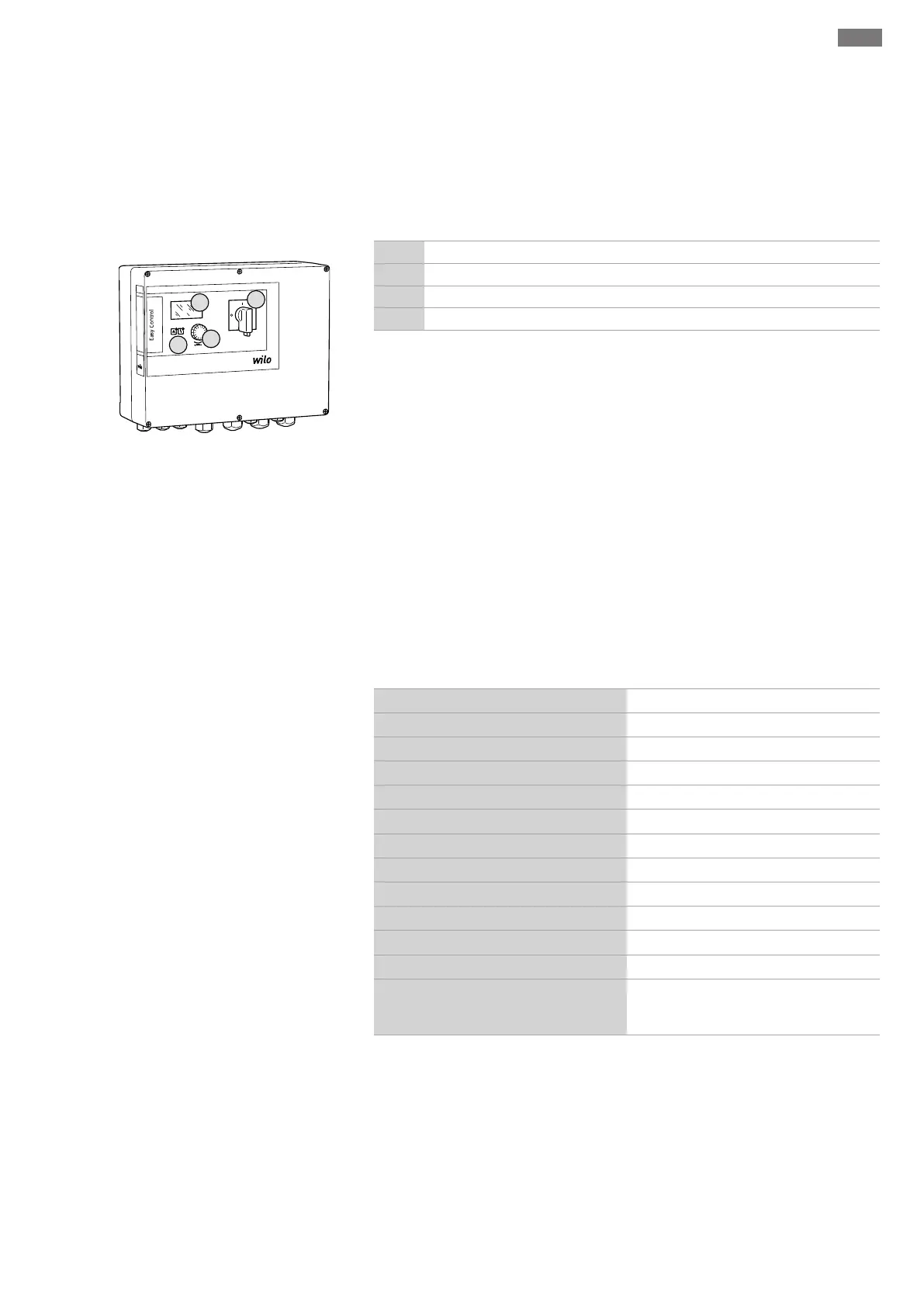

Fig.1: Πρόσοψη ηλεκτρικού πίνακα
1 Γενικός διακόπτης
2 Κουμπί χειρισμού
3 Ενδείξεις LED
4 Οθόνη LC
Η πρόσοψη του ηλεκτρικού πίνακα αποτελείται από τα εξής βασικά στοιχεία:
▪Γενικός διακόπτης για την ενεργοποίηση/παύση λειτουργίας του ηλεκτρικού πίνακα
▪Κουμπί χειρισμού για την επιλογή μενού και την εισαγωγή παραμέτρων
▪Λυχνίες LED για την ένδειξη της τρέχουσας κατάστασης λειτουργίας
▪Οθόνη LC για την προβολή των τρεχόντων στοιχείων λειτουργίας και των διάφορων
σημείων του μενού
4.2 Τρόπος λειτουργίας
Ανάλογα με την πραγματική πίεση στην εγκατάσταση η κάθε αντλία ενεργοποιείται και
απενεργοποιείται αυτόματα. Η ρύθμιση της πίεσης πραγματοποιείται στο Control EC-
Booster από έναν ρυθμιστή δύο χαρακτηριστικών, στο Control ECe-Booster από έναν
ρυθμιστή PID. Όταν φτάνει στο σημείο ξηρής λειτουργίας, εκδηλώνεται οπτικό σήμα
και εξαναγκασμένη παύση όλων των αντλιών. Οι βλάβες αρχειοθετούνται στη μνήμη
σφαλμάτων.
Τα τρέχοντα στοιχεία λειτουργίας και κατάστασης προβάλλονται στην οθόνη LC μέσω
λυχνιών LED. Ο χειρισμός και η εισαγωγή των παραμέτρων λειτουργίας γίνεται μέσω
περιστρεφόμενου κουμπιού.
4.3 Τεχνικά στοιχεία
Ημερομηνία κατασκευής*
βλέπε πινακίδα στοιχείων
Ηλεκτρική σύνδεση
βλέπε πινακίδα στοιχείων
Συχνότητα ηλεκτρικού δικτύου
50/60Hz
Μέγιστο ρεύμα εισόδου ανά αντλία
βλέπε ονομασία τύπου
Μέγιστη ονομαστική ισχύς ανά αντλία
βλέπε πινακίδα στοιχείων
Τρόπος ενεργοποίησης της αντλίας
βλέπε ονομασία τύπου
Θερμοκρασία περιβάλλοντος/λειτουργίας
0 … 40°C
Θερμοκρασία αποθήκευσης
-30 … +60°C
Μέγιστη σχετική υγρασία αέρα
90%, χωρίς υγροποίηση
Βαθμός προστασίας
IP54
Ηλεκτρική ασφάλεια
Βαθμός ρύπανσης II
Τάση ελέγχου
βλέπε πινακίδα στοιχείων
Υλικό κελύφους
Πολυανθρακικό πολυμερές, ανθεκτικό σε
ακτινοβολία UV ή μεταλλικό φύλλο, με
ηλεκτροστατική βαφή
*Η ημερομηνία κατασκευής αναγράφεται σύμφωνα με το ISO8601: JJJJWww
▪JJJJ = Έτος
▪W = Σύντμηση για Εβδομάδα
▪ww = Αναγραφή ημερολογιακής εβδομάδας
4.4 Είσοδοι και έξοδοι
Είσοδοι
▪Αναλογική είσοδος:
– 1x παθητικός αισθητήρας πίεσης 4–20mA
▪Ψηφιακές είσοδοι:
– 1x πλωτηροδιακόπτης/πιεζοστάτης για την ανίχνευση της στάθμης ξηρής
λειτουργίας / χαμηλής στάθμης νερού
