el Τοποθέτηση
362 WILO SE 2019-07

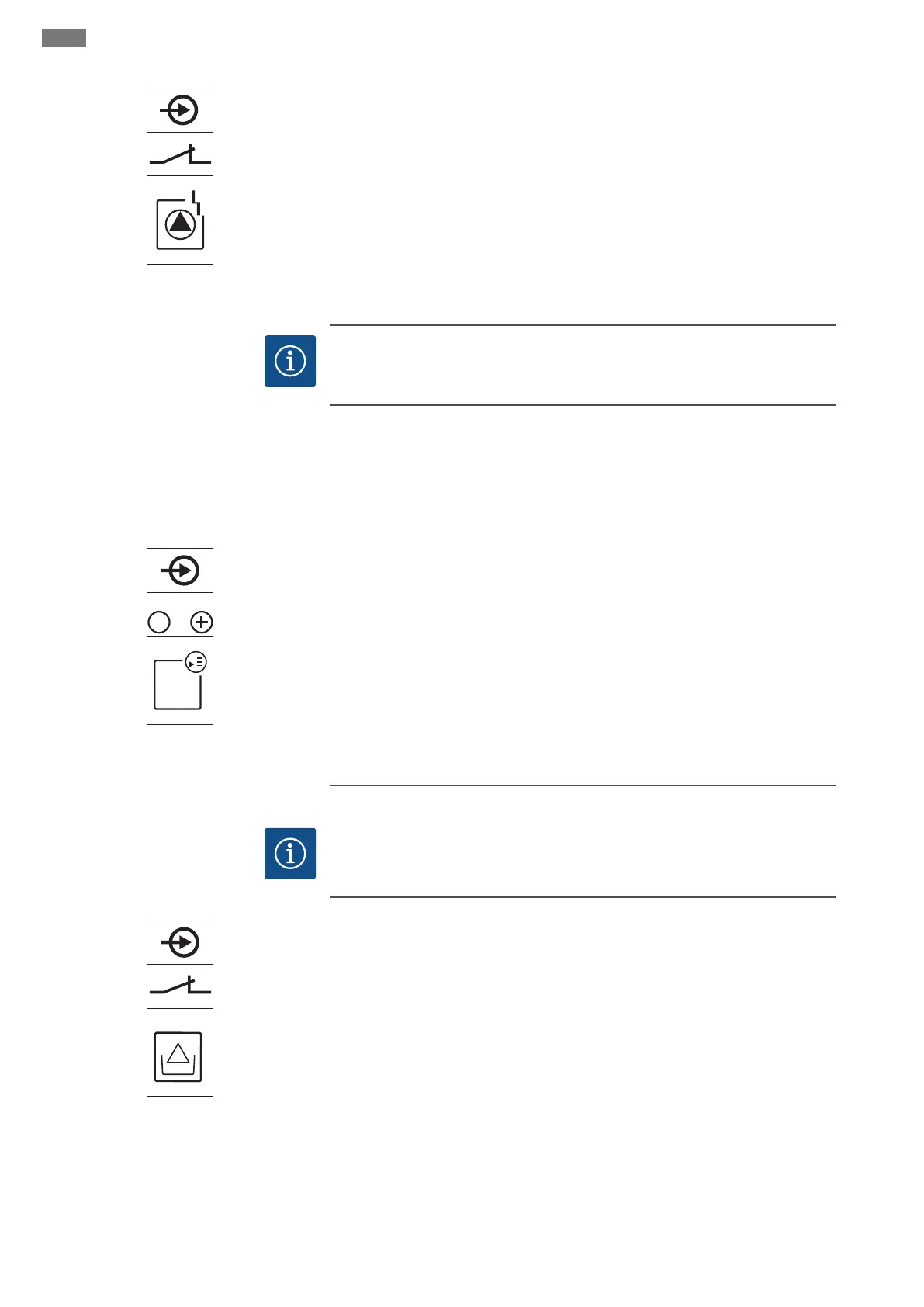

Fig.13: Σύμβολο επισκόπησης σύνδεσης
Μπορεί να συνδεθεί μία εξωτερική ένδειξη βλάβης του μετατροπέα συχνότητας ανά
αντλία. Η έξοδος του μετατροπέα συχνότητας πρέπει να λειτουργεί ως επαφή NC!
Εισάγετε τα τοποθετημένα από τον εγκαταστάτη καλώδια σύνδεσης μέσα από τους
στυπιοθλίπτες καλωδίων και στερεώστε. Συνδέστε τους πυρήνες καλωδίων στη
συστοιχία ακροδεκτών σύμφωνα με το σχεδιάγραμμα σύνδεσης. Ο αριθμός του
ακροδέκτη φαίνεται στην επισκόπηση της συνδεσμολογίας στο κάλυμμα. Το "x" στο
σύμβολο δηλώνει την εκάστοτε αντλία:
▪1 = Αντλία 1
▪2 = Αντλία 2
▪3 = Αντλία 3
6.5.9 Σύνδεση αισθητήρα πίεσης
ΕΙΔΟΠΟΙΗΣΗ
Μην συνδέετε εξωτερική τάση!
Η σύνδεση εξωτερικής τάσης καταστρέφει το εξάρτημα.
Η καταγραφή πίεσης πραγματοποιείται από έναν αναλογικό αισθητήρα πίεσης 4–
20mA.
Εισάγετε τα τοποθετημένα από τον εγκαταστάτη καλώδια σύνδεσης μέσα από τους
στυπιοθλίπτες καλωδίων και στερεώστε. Συνδέστε τους πυρήνες καλωδίων στη
συστοιχία ακροδεκτών σύμφωνα με το σχεδιάγραμμα σύνδεσης. Ο αριθμός του
ακροδέκτη φαίνεται στην επισκόπηση της συνδεσμολογίας στο κάλυμμα.
Fig.14: Σύμβολο επισκόπησης σύνδεσης
ΕΙΔΟΠΟΙΗΣΗ!Χρησιμοποιείτε θωρακισμένα καλώδια σύνδεσης! Τοποθετήστε τη
θωράκιση από τη μία πλευρά!
ΕΙΔΟΠΟΙΗΣΗ!Προσοχή στη σωστή πολικότητα του αισθητήρα πίεσης! Μη συνδέετε
ενεργό αισθητήρα πίεσης.
6.5.10 Σύνδεση προστασίας ξηρής
λειτουργίας (χαμηλή στάθμη
νερού)
ΕΙΔΟΠΟΙΗΣΗ
Μην συνδέετε εξωτερική τάση!
Η σύνδεση εξωτερικής τάσης καταστρέφει το εξάρτημα.
Fig.15: Σύμβολο επισκόπησης σύνδεσης
Η χαμηλή στάθμη νερού (προστασία ξηρής λειτουργίας) μπορεί να παρακολουθείται
επιπλέον από έναν πλωτηροδιακόπτη ή πιεζοστάτη:
▪Επαφή ανοιχτή: Ξηρή λειτουργία
▪Επαφή κλειστή: μη ξηρή λειτουργία
Οι ακροδέκτες είναι εξοπλισμένοι εργοστασιακά με γέφυρα.
Εισάγετε τα τοποθετημένα από τον εγκαταστάτη καλώδια σύνδεσης μέσα από τους
στυπιοθλίπτες καλωδίων και στερεώστε. Αφαιρέστε τη γέφυρα και συνδέστε τους
πυρήνες των καλωδίων στη συστοιχία ακροδεκτών σύμφωνα με το σχεδιάγραμμα
σύνδεσης. Ο αριθμός του ακροδέκτη φαίνεται στην επισκόπηση της συνδεσμολογίας
στο κάλυμμα.
