Μενού 2: Διασύνδεση fieldbus ModBus
Για τη διασύνδεση μέσω ModBus RTU ο ηλεκτρικός πίνακας είναι εξοπλισμένος με
διεπαφή RS485. Μέσω της διεπαφής μπορούν να γίνει ανάγνωση διάφορων
παραμέτρων κι εν μέρει και τροποποίησή τους. Για τον σκοπό αυτό ο ηλεκτρικός
πίνακας λειτουργεί ως Modbus-Slave. Στο Παράρτημα απεικονίζεται μια επισκόπηση
των μεμονωμένων παραμέτρων καθώς και μια περιγραφή των χρησιμοποιούμενων
τύπων δεδομένων. Για τη χρήση της διεπαφής ModBus, πρέπει να προβείτε στις
ρυθμίσεις στα ακόλουθα μενού:

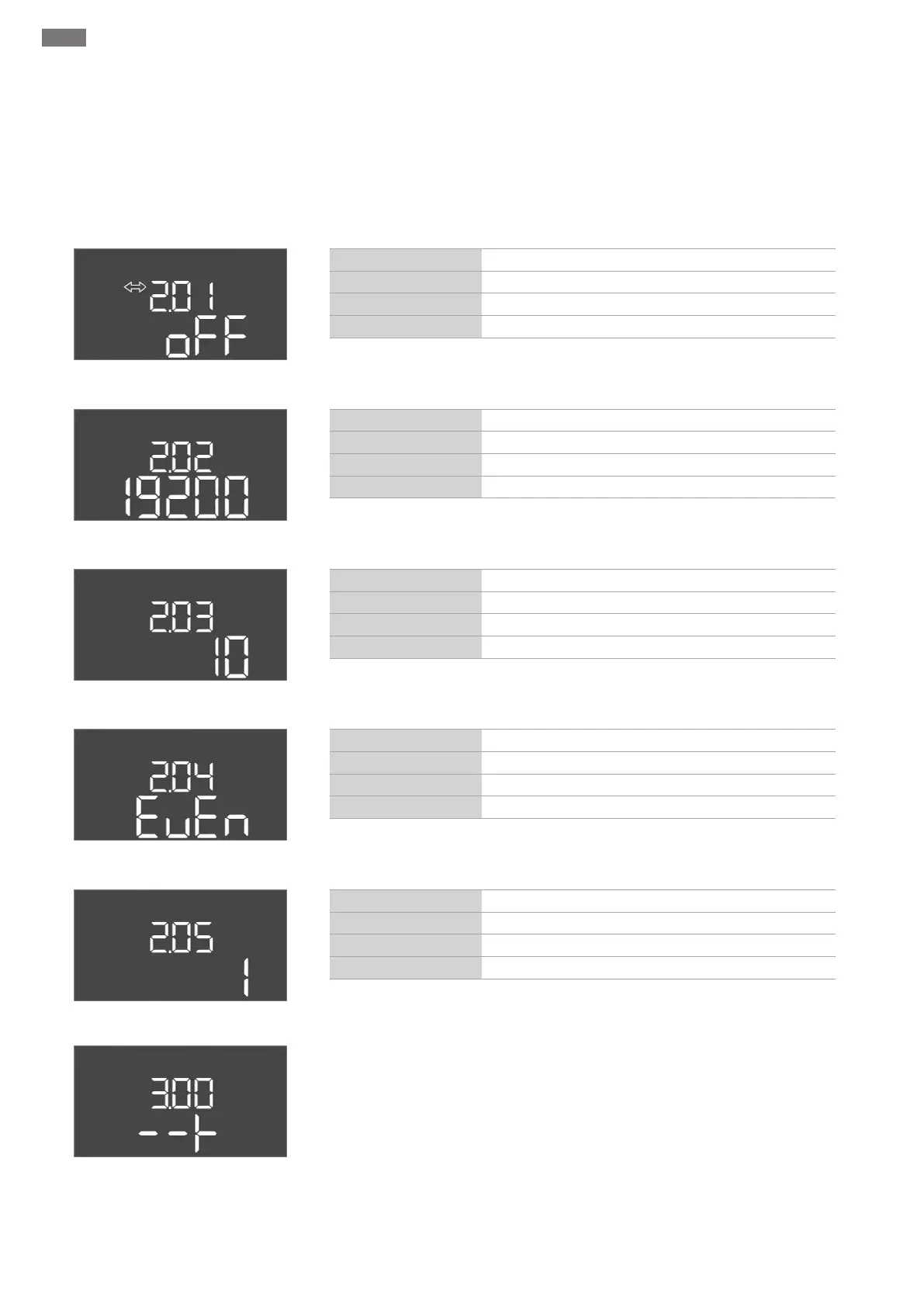

Fig.59: Μενού 2.01
Αριθ. μενού 2.01
Περιγραφή Διεπαφή ModBus RTU ON/OFF
Εύρος τιμών on, off
Εργοστασιακή ρύθμιση off
Fig.60: Μενού 2.02
Αριθ. μενού 2.02
Περιγραφή Ρυθμός Baud
Εύρος τιμών 9600, 19200, 38400, 76800
Εργοστασιακή ρύθμιση 19200
Fig.61: Μενού 2.03
Αριθ. μενού 2.03
Περιγραφή Διεύθυνση Slave
Εύρος τιμών 1 ... 254
Εργοστασιακή ρύθμιση 10
Fig.62: Μενού 2.04
Αριθ. μενού 2.04
Περιγραφή Ισοτιμία
Εύρος τιμών none, even, odd
Εργοστασιακή ρύθμιση even
Fig.63: Μενού 2.05
Αριθ. μενού 2.05
Περιγραφή Αριθμός των stop bit
Εύρος τιμών 1, 2
Εργοστασιακή ρύθμιση 1
Μενού 3: Ξεκλείδωμα αντλιών
Για τη λειτουργία της εγκατάστασης καθορίστε τον τρόπο λειτουργίας για κάθε αντλία
και ξεκλειδώστε προς χρήση τις αντλίες:
▪Εργοστασιακά έχει ρυθμιστεί για κάθε αντλία ο τρόπος λειτουργίας "auto".
▪Μετά το ξεκλείδωμα των αντλιών στο μενού 3.01 ξεκινά η αυτόματη λειτουργία.
ΕΙΔΟΠΟΙΗΣΗ!Απαιτούμενες ρυθμίσεις για την αρχική διαμόρφωση.
Κατά τη διάρκεια της αρχικής διαμόρφωσης εκτελέστε τις παρακάτω εργασίες:
▪Έλεγχος φοράς περιστροφής των αντλιών
▪Ακριβής ρύθμιση της επιτήρησης ρεύματος κινητήρα (μόνο "Control EC-Booster")
