Upute za ugradnju i uporabu Wilo-Control EC/ECe-Booster 429

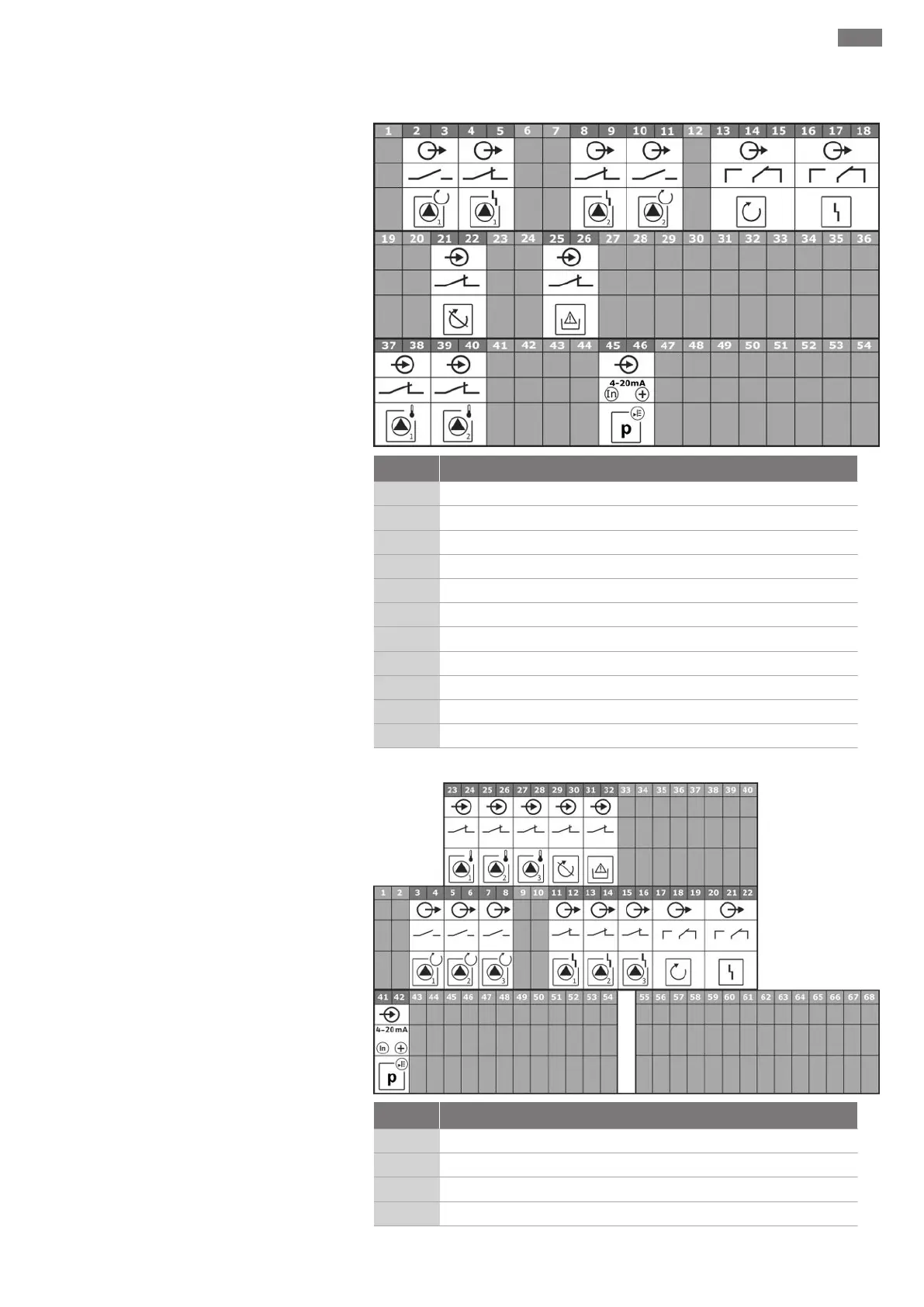

13.3 Pregled planova priključaka
Planovi priključaka Wilo-Control EC-B2...
Stezaljka Funkcija
2/3
Izlaz: Pojedinačna dojava rada pumpa 1
4/5
Izlaz: Pojedinačna dojava smetnje pumpa 1
8/9
Izlaz: Pojedinačna dojava smetnje pumpa 2
10/11
Izlaz: Pojedinačna dojava rada pumpa 2
13/14/15
Izlaz: Skupna dojava rada
16/17/18
Izlaz: Skupna dojava smetnje
21/22
Ulaz: Extern OFF
25/26
Ulaz: Nedostatak vode / zaštita od rada na suho
37/38
Ulaz: Termički nadzor nad namotima pumpa 1
39/40
Ulaz: Termički nadzor nad namotima pumpa 2
45/46
Ulaz: pasivni senzor tlaka 4–20mA
Planovi priključaka Wilo-Control EC-B3...
Stezaljka Funkcija
3/4
Izlaz: Pojedinačna dojava rada pumpa 1
5/6
Izlaz: Pojedinačna dojava rada pumpa 2
7/8
Izlaz: Pojedinačna dojava rada pumpa 3
11/12
Izlaz: Pojedinačna dojava smetnje pumpa 1
