Upute za ugradnju i uporabu Wilo-Control EC/ECe-Booster 431

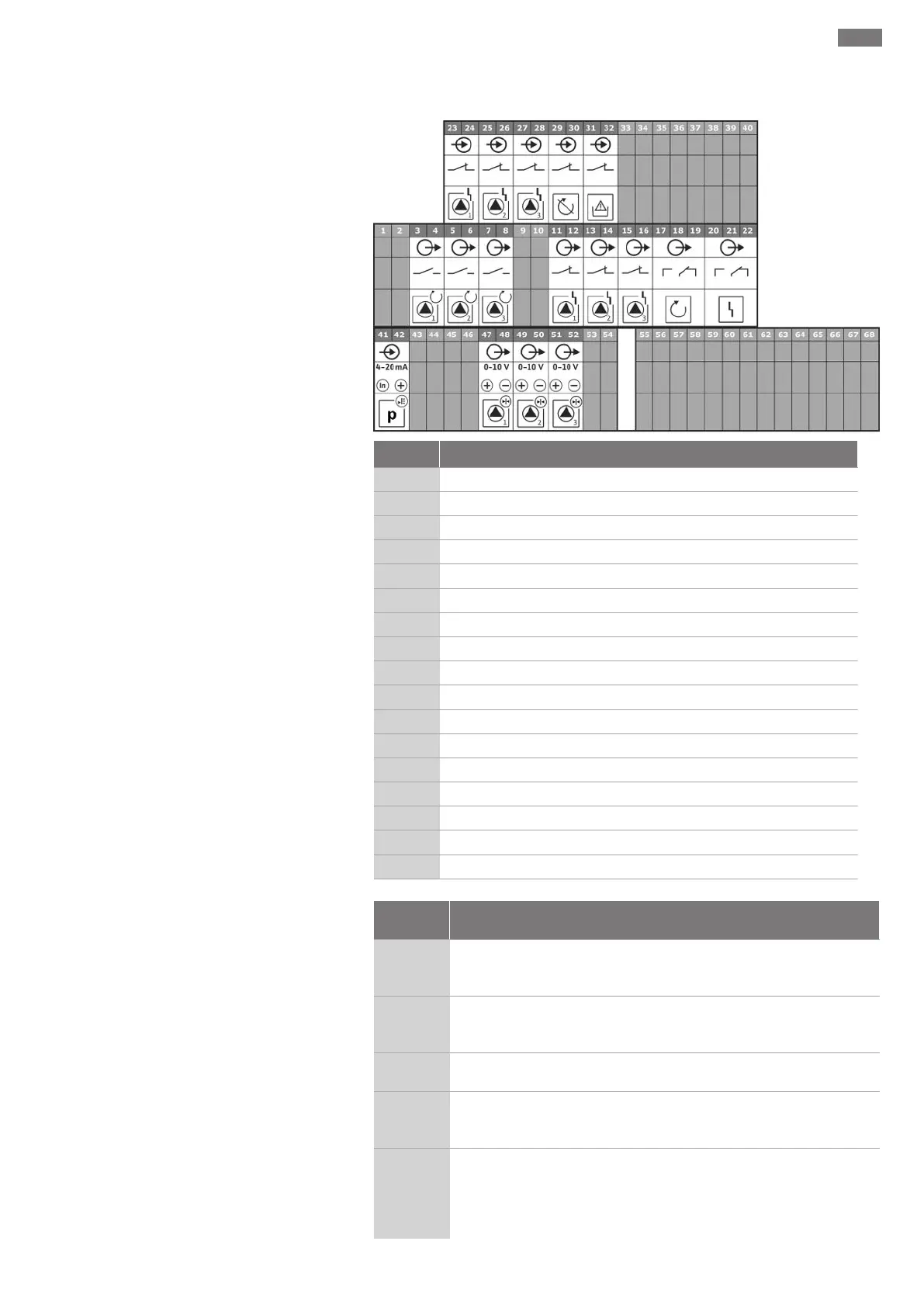

Planovi priključaka Wilo-Control ECe-B3...
Stezaljka Funkcija
3/4
Izlaz: Pojedinačna dojava rada pumpa 1
5/6
Izlaz: Pojedinačna dojava rada pumpa 2
7/8
Izlaz: Pojedinačna dojava rada pumpa 3
11/12
Izlaz: Pojedinačna dojava smetnje pumpa 1
13/14
Izlaz: Pojedinačna dojava smetnje pumpa 2
15/16
Izlaz: Pojedinačna dojava smetnje pumpa 3
17/18/19
Izlaz: Skupna dojava rada
20/21/22
Izlaz: Skupna dojava smetnje
23/24
Ulaz: Dojava pogreške pretvarača frekvencije pumpa 1
25/26
Ulaz: Dojava pogreške pretvarača frekvencije pumpa 2
27/28
Ulaz: Dojava pogreške pretvarača frekvencije pumpa 3
29/30
Ulaz: Extern OFF
31/32
Ulaz: Nedostatak vode / zaštita od rada na suho
41/42
Ulaz: pasivni senzor tlaka 4–20mA
47/48
Izlaz: Zadana vrijednost tlaka pumpe 1
49/50
Izlaz: Zadana vrijednost tlaka pumpe 2
51/52
Izlaz: Zadana vrijednost tlaka pumpe 3
13.4 ModBus: Vrste podataka
Vrsta
podataka
Opis
INT16
Cijeli broj u području od -32768 do 32767.
Područje broja koje se stvarno upotrebljava za podatkovnu točku može
odstupati.
UINT16
Cijeli broj bez predznaka u području od 0 do 65535.
Područje broja koje se stvarno upotrebljava za podatkovnu točku može
odstupati.
ENUM
Je popis. Može se postaviti samo jedna od vrijednosti navedenih pod
parametrom.
BOOL
Boolean vrijednost parametar je s točno dva stanja (0 – neispravno/false i
1 – točno/true). Općenito se sve vrijednosti veće od nule procjenjuju kao
„true“.
BITMAP*
Sažetak je od 16boolean vrijednosti (bitovi). Vrijednosti se naznačuju u
rasponu od 0 do 15. Broj koji se očitava ili piše u registar nastaje zbrojem
svih bitova s vrijednošću 1 x 2 visoko svojeg indeksa.
▪Bit 0: 2
0
= 1
▪Bit 1: 2
1
= 2
