Wilo Control EC-Booster User Manual

lv Uzstādīšana
446 WILO SE 2019-07
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

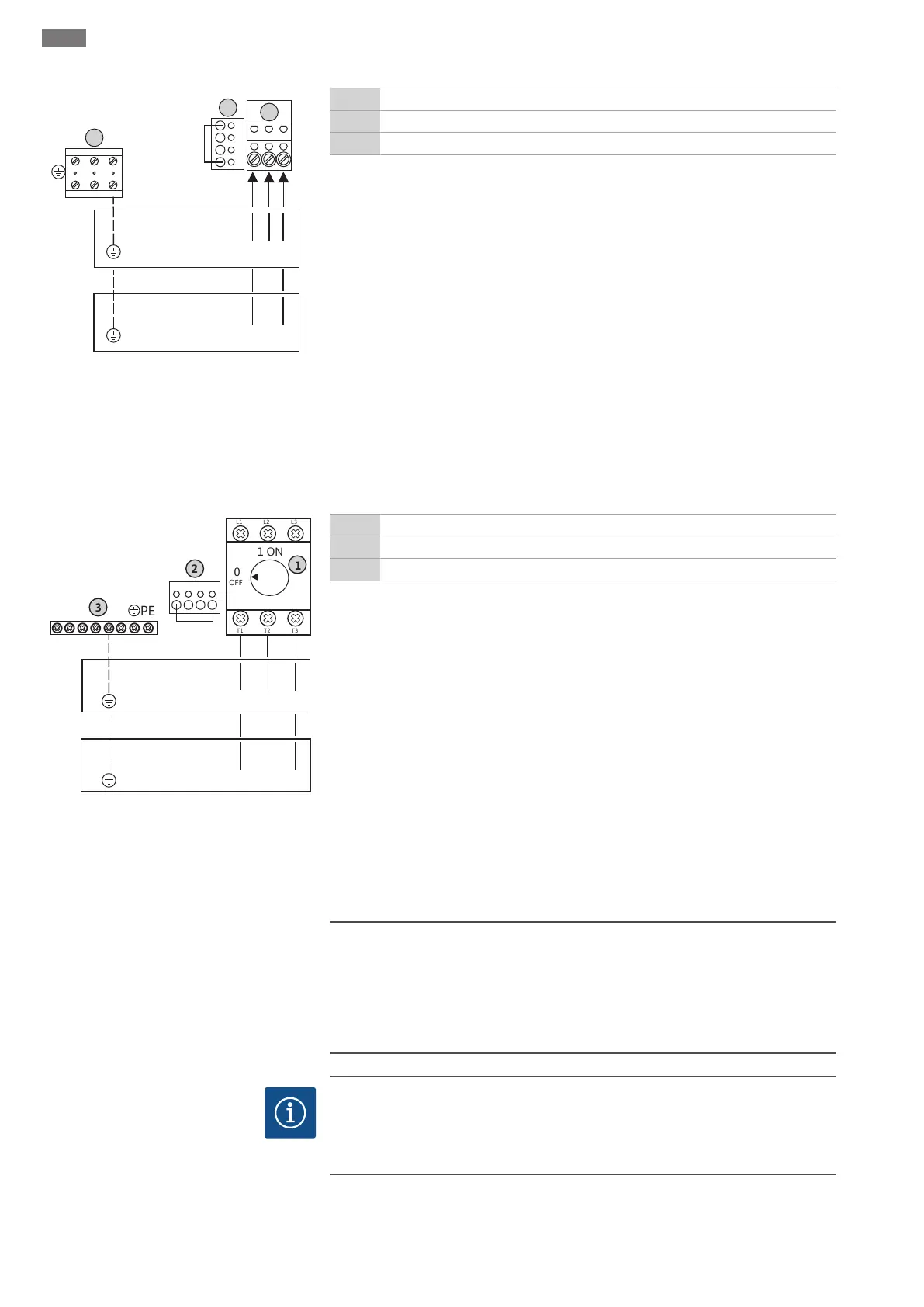

Fig.6: Elektrotīkla pieslēgums Wilo-Control
EC-B 1.../EC-B 2...
1 Spaiļu panelis: Elektrotīkla pieslēgums
2 Iestatīšana, tīkla spriegums
3 Spaiļu panelis: Zemējums (PE)
Elektrotīkla pieslēgums 1~230V:
▪Kabelis: 3dzīslu
▪Vads: L, N, PE
▪Iestatīšana, tīkla spriegums: Tiltslēgs 230/COM
Elektrotīkla pieslēgums 3~230V:
▪Kabelis: 4dzīslu
▪Vads: L1, L2, L3, PE
▪Iestatīšana, tīkla spriegums: Tiltslēgs 230/COM
Elektrotīkla pieslēgums 3~380V:
▪Kabelis: 4dzīslu
▪Vads: L1, L2, L3, PE
▪Iestatīšana, tīkla spriegums: Tiltslēgs 380/COM
Elektrotīkla pieslēgums 3~400V:
▪Kabelis: 4dzīslu
▪Vads: L1, L2, L3, PE
▪Iestatīšana, tīkla spriegums: Tiltslēgs 400/COM (rūpnīcas iestatījums)
Pasūtītāja nodrošinātus pieslēguma kabeļus ievadiet caur kabeļu skrūvsavienojumiem
un nostipriniet. Pieslēdziet vadus pie galvenā slēdža saskaņā ar pieslēguma shēmu.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Elektrotīkla pieslēgums Wilo-Control
EC-B 3...
1 Galvenais slēdzis
2 Iestatīšana, tīkla spriegums
3 Spaiļu panelis: Zemējums (PE)
Elektrotīkla pieslēgums 1~230V:
▪Kabelis: 3dzīslu
▪Vads: L, N, PE
▪Iestatīšana, tīkla spriegums: Tiltslēgs 230/COM
Elektrotīkla pieslēgums 3~230V:
▪Kabelis: 4dzīslu
▪Vads: L1, L2, L3, PE
▪Iestatīšana, tīkla spriegums: Tiltslēgs 230/COM
Elektrotīkla pieslēgums 3~380V:
▪Kabelis: 4dzīslu
▪Vads: L1, L2, L3, PE
▪Iestatīšana, tīkla spriegums: Tiltslēgs 380/COM
Elektrotīkla pieslēgums 3~400V:
▪Kabelis: 4dzīslu
▪Vads: L1, L2, L3, PE
▪Iestatīšana, tīkla spriegums: Tiltslēgs 400/COM (rūpnīcas iestatījums)
6.5.4 Vadības ierīces elektrotīkla
pieslēgums: Control ECe-Booster
UZMANĪBU
Nepareiza tīkla sprieguma dēļ var rasties mantisks kaitējums!
Vadības ierīci var darbināt dažādos tīkla spriegumos. Vadības spriegumam vienmēr
jābūt 230V. Tādēļ kabeļa tiltslēgam rūpnīcā ir iestatīts pareizais tīkla spriegums.
Nedrīkst mainīt kabeļa tiltslēgu! Ja ir iestatīts nepareizs tīkla spriegums, vadība tiek
neatgriezeniski sabojāta!
IEVĒRĪBAI
Nepieciešams neitrālais vads
Pareizai vadības funkcionēšanai elektrotīkla pieslēgumam ir nepieciešams neitrālais
vads (nulles vads).
Pasūtītāja nodrošinātus pieslēguma kabeļus ievadiet caur kabeļu skrūvsavienojumiem
un nostipriniet. Pieslēdziet vadus pie galvenā slēdža saskaņā ar pieslēguma shēmu.
