lv Uzstādīšana
448 WILO SE 2019-07
▪Aktuālā izmērītā sūkņa darbības strāva (izvēlne 4,29-4,31)
▪Iestatītā motora kontroles nominālā strāva (izvēlne 4,25-4,27)
6.5.6 Elektrotīkla pieslēgums: Sūkņi ar
mainīgu apgriezienu skaitu
(elektroniski regulējami sūkņi)

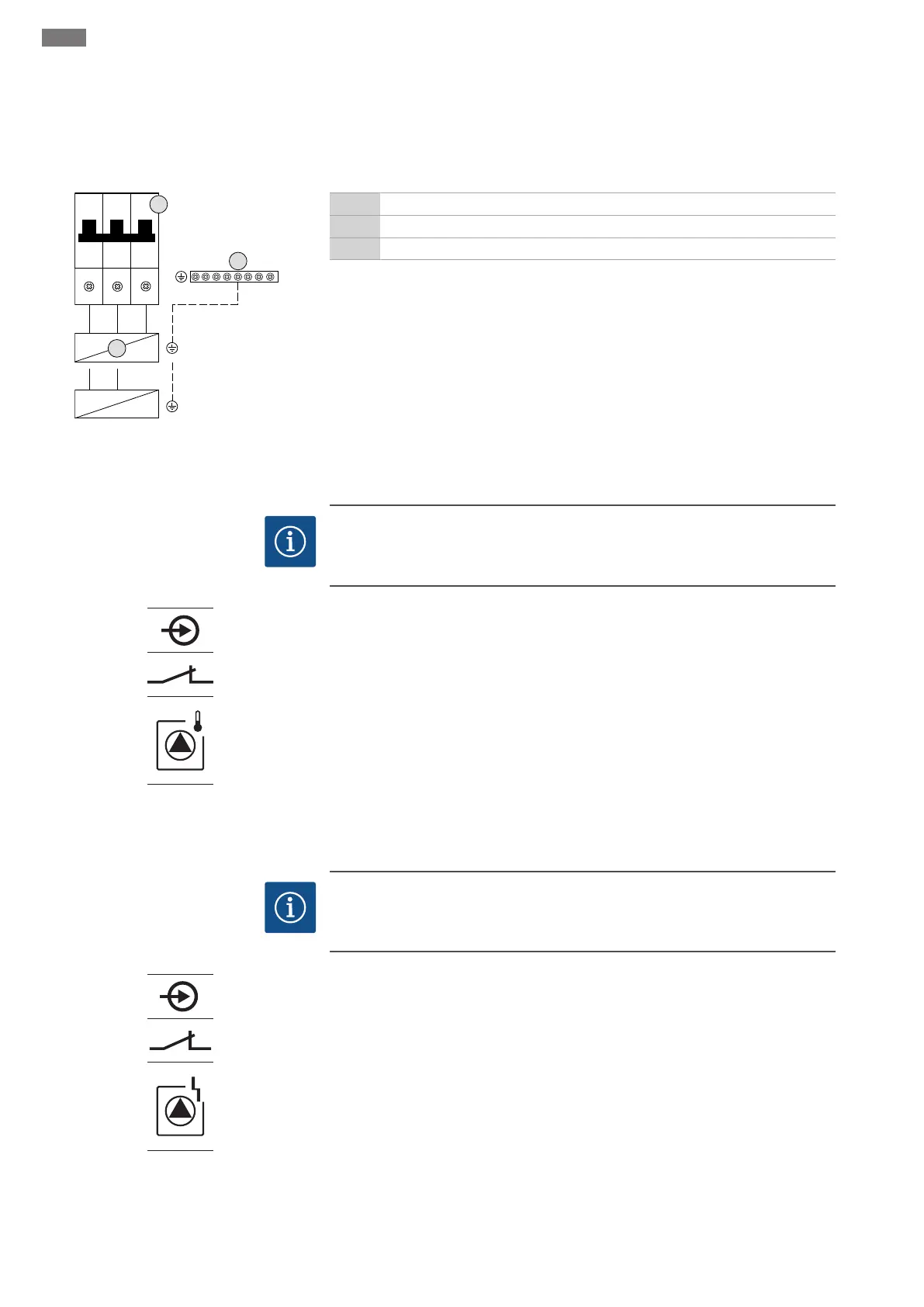

Fig.11: Sūkņa pieslēgums
3 Spaiļu panelis: Zemējums (PE)
5 Vadu aizsardzības slēdzis
FC Frekvences pārveidotājs
Pasūtītāja nodrošinātus pieslēguma kabeļus ievadiet caur kabeļu skrūvsavienojumiem
un nostipriniet. Pieslēdziet vadus pie vadu aizsardzības slēdža saskaņā ar pieslēguma
shēmu.
6.5.7 Termiskās motora kontroles
pieslēgums
IEVĒRĪBAI!Pieslēgums ir iespējams tikai pie vadības ierīces Wilo-Control EC-B!
IEVĒRĪBAI
Neizmantojiet ārējo spriegumu!
Pievienots ārējais spriegums detaļu neatgriezeniski sabojā.
Fig.12: Simbols, pieslēguma pārskats
Katram sūknim var pieslēgt termisko motora kontroli ar bimetāla sensoriem.
Nepieslēdziet PTC un Pt100 sensorus!
Pasūtītāja nodrošinātus pieslēguma kabeļus ievadiet caur kabeļu skrūvsavienojumiem
un nostipriniet. Pieslēdziet vadus spaiļu panelim saskaņā ar pieslēguma shēmu. Skatiet
spaiļu numurus pieslēguma pārskatā uz pārsega. Simbolā iekļautais „x” norāda
attiecīgo sūkni:
▪1 = 1. sūknis
▪2 = 2. sūknis
▪3 = 3. sūknis
6.5.8 Pieslēgums, frekvences
pārveidotāja kļūdas signāls
IEVĒRĪBAI!Pieslēgums ir iespējams tikai pie vadības ierīces Wilo-Control ECe-B!
IEVĒRĪBAI
Neizmantojiet ārējo spriegumu!
Pievienots ārējais spriegums detaļu neatgriezeniski sabojā.
Fig.13: Simbols, pieslēguma pārskats
Katram sūknim var pieslēgt frekvences pārveidotāja ārējo kļūdas signālu. Frekvences
pārveidotāja izejai jādarbojas kā atvērējam!
Pasūtītāja nodrošinātus pieslēguma kabeļus ievadiet caur kabeļu skrūvsavienojumiem
un nostipriniet. Pieslēdziet vadus spaiļu panelim saskaņā ar pieslēguma shēmu. Skatiet
spaiļu numurus pieslēguma pārskatā uz pārsega. Simbolā iekļautais „x” norāda
attiecīgo sūkni:
▪1 = 1. sūknis
▪2 = 2. sūknis
▪3 = 3. sūknis
