Montavimo ir naudojimo instrukcija Wilo-Control EC/ECe-Booster 491
6.5.9 Slėgio jutiklio jungtis
PRANEŠIMAS
Nejunkite jokios išorinės įtampos!
Nustatyta išorinė įtampa sugadins konstrukcines dalis.
Slėgis gali būti registruojamas naudojant analoginį slėgio jutiklį 4–20mA.
Kliento montuojamas sujungimo kabelis nutiesiamas pro kabelio priveržiklius ir
pritvirtinamas. Gyslos turi būti prijungiamos prie gnybtų dėžutės pagal prijungimo
schemą. Jungčių gnybtų numeriai nurodyti ant dangčio.
4-20 mA
In
p

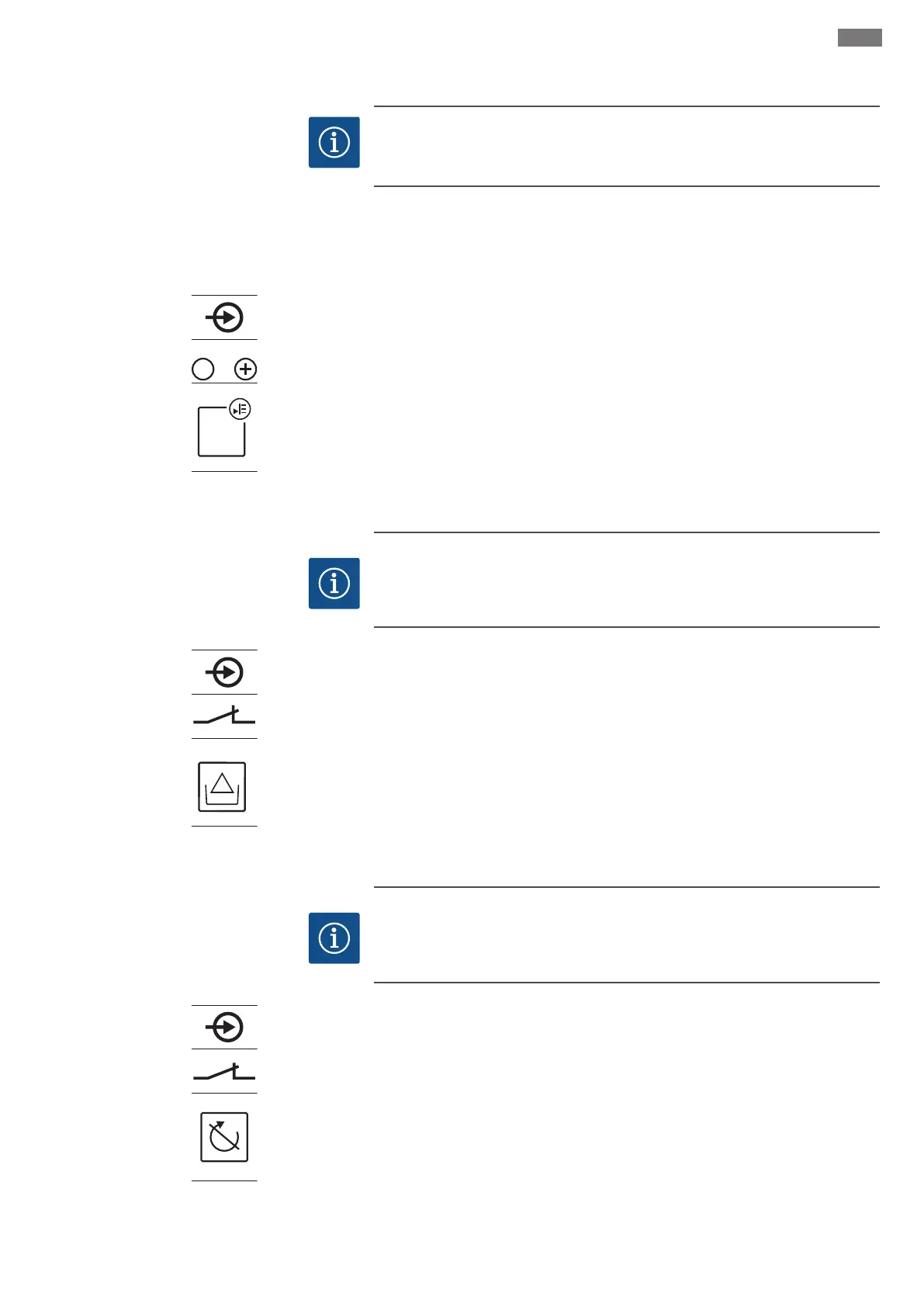

Fig.14: Jungčių apžvalgos simbolis
PRANEŠIMAS!Naudokite ekranuotus sujungimo kabelius! Ekranavimas tik vienoje
pusėje!
PRANEŠIMAS!Atkreipkite dėmesį į tinkamą slėgio jutiklio poliškumą! Neprijunkite
aktyvaus slėgio jutiklio.
6.5.10 Apsaugos nuo sausosios eigos
jungtis (vandens trūkumas)
PRANEŠIMAS
Nejunkite jokios išorinės įtampos!
Nustatyta išorinė įtampa sugadins konstrukcines dalis.
!
Fig.15: Jungčių apžvalgos simbolis
Vandens trūkumo lygį (apsaugą nuo sausosios eigos) taip pat galima stebėti naudojant
plūdinį arba slėgio jungiklį:
▪Kontaktas atviras: Sausa eiga
▪Kontaktas uždarytas: sausoji eiga negalima
Gnybtai gamykloje sujungti su tiltu.
Kliento montuojamas sujungimo kabelis nutiesiamas pro kabelio priveržiklius ir
pritvirtinamas. Tiltelį reikia pašalinti, o gyslos turi būti prijungiamos prie gnybtų pagal
prijungimo schemą. Jungčių gnybtų numeriai nurodyti ant dangčio.
6.5.11 Jungtis „Extern OFF“: Nuotolinis
išjungimas
PRANEŠIMAS
Nejunkite jokios išorinės įtampos!
Nustatyta išorinė įtampa sugadins konstrukcines dalis.
Fig.16: Jungčių apžvalgos simbolis
Atskiru jungikliu galima nuotoliniu būdu išjungti visus siurblius:
▪Kontaktas uždarytas: Siurbliai atblokuoti
▪Kontaktas atviras: Visi siurbliai išjungti – ekrane rodomas simbolis „Extern OFF“.
Gnybtai gamykloje sujungti su tiltu.
PRANEŠIMAS!Nuotolinis išjungimas turi pirmenybę. Visi siurbliai išjungiami
nepriklausomai nuo esamos faktinės slėgio vertės. Rankinis siurblio režimas
negalimas!
Kliento montuojamas sujungimo kabelis nutiesiamas pro kabelio priveržiklius ir
pritvirtinamas. Tiltelį reikia pašalinti, o gyslos turi būti prijungiamos prie gnybtų pagal
prijungimo schemą. Jungčių gnybtų numeriai nurodyti ant dangčio.
