Упатство за вградување и работа Wilo-Control EC/ECe-Booster 535
6.5.14 Приклучок сигнализација на
збирна грешка (SSM)
ОПАСНОСТ
Опасност по животот од струен удар од надворешен извор!
Напојувањето се прави преку надворешен напонски извор. Овој напон постои
на стегите дури и кога е исклучен главниот прекинувач! Постои опасност по
животот! Кај одредени работи мора да се исклучи напојувањето од напонскиот
извор! На електриката треба да работи стручен електричар следејќи ги
локалните прописи.

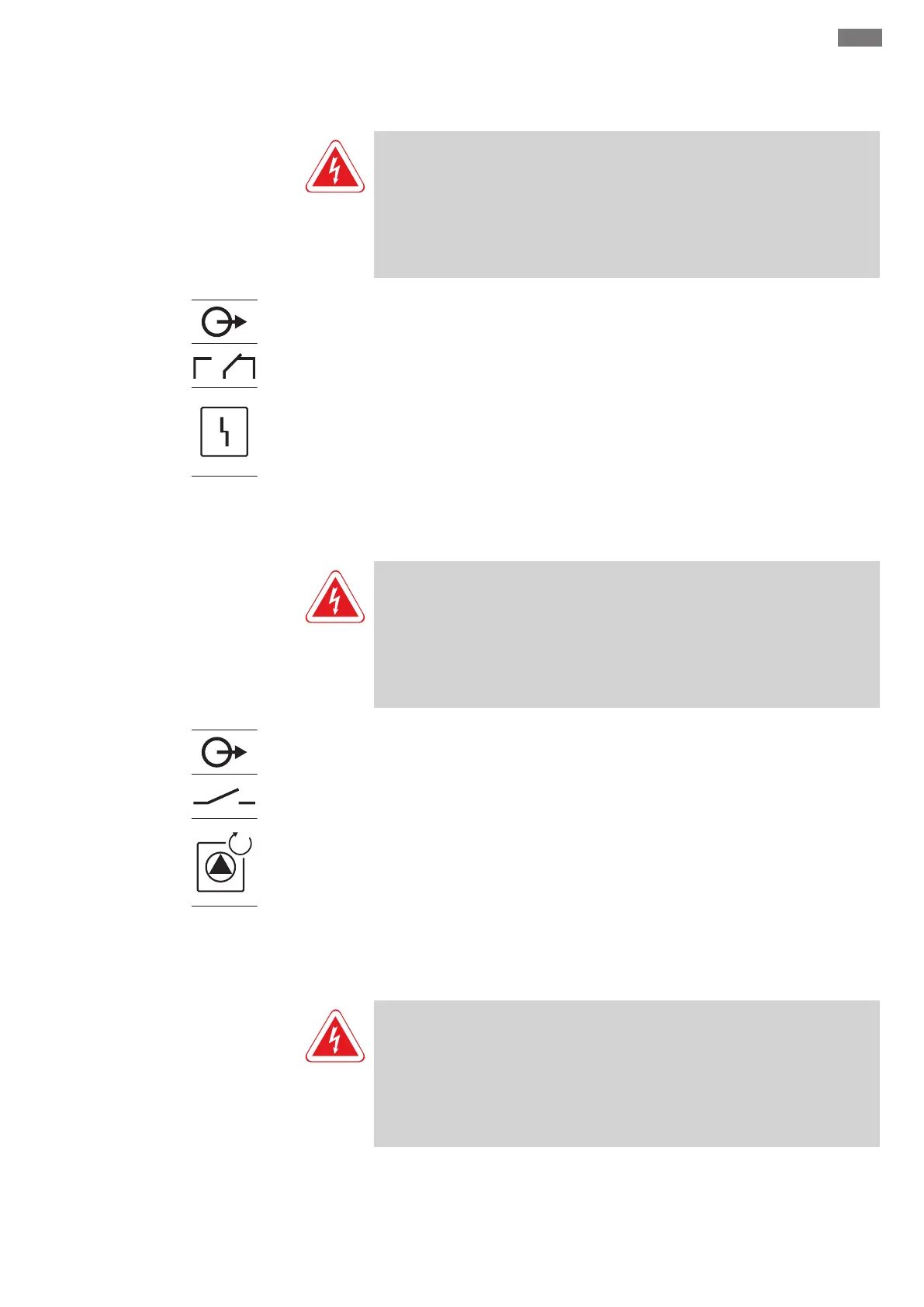

Fig.19: Симбол за преглед на приклучување
Сигнализација за грешка за сите пумпи (SSM) се добива преку одделен излез:
▪Вид на контакт: безнапонски менувач на контакт
▪Оптоварување на контакт:
– Минимално: 12V, 10mA
– Максимално: 250V, 1A
Кабелот за поврзување што го обезбедува корисникот се прицврстува преку
навртување на каблите. Жиците се приклучуваат за приклучната лента според
планот на приклучување. Отстранете го бројот на клеми на прегледот на
приклучување во капакот.
6.5.15 Приклучок за сигнализација за
единечна работа (EBM)
ОПАСНОСТ
Опасност по животот од струен удар од надворешен извор!
Напојувањето се прави преку надворешен напонски извор. Овој напон постои
на стегите дури и кога е исклучен главниот прекинувач! Постои опасност по
животот! Кај одредени работи мора да се исклучи напојувањето од напонскиот
извор! На електриката треба да работи стручен електричар следејќи ги
локалните прописи.
x
Fig.20: Симбол за преглед на приклучување
Сигнализацијата за работа за секоја пумпа (EBM) се добива преку одделен излез:
▪Вид на контакт: безнапонски затворачки контакт
▪Оптоварување на контакт:
– Минимално: 12V, 10mA
– Максимално: 250V, 1A
Кабелот за поврзување што го обезбедува корисникот се прицврстува преку
навртување на каблите. Жиците се приклучуваат за приклучната лента според
планот на приклучување. Отстранете го бројот на клеми на прегледот на
приклучување во капакот. „Х“ во симболот ја означува соодветната пумпа:
▪1 = пумпа 1
▪2 = пумпа 2
▪3 = пумпа 3
6.5.16 Приклучок сигнализација на
единечна грешка (ESM)
ОПАСНОСТ
Опасност по животот од струен удар од надворешен извор!
Напојувањето се прави преку надворешен напонски извор. Овој напон постои
на стегите дури и кога е исклучен главниот прекинувач! Постои опасност по
животот! Кај одредени работи мора да се исклучи напојувањето од напонскиот
извор! На електриката треба да работи стручен електричар следејќи ги
локалните прописи.
