nl Productomschrijving
568 WILO SE 2019-07
4 Productomschrijving
4.1 Opbouw
1
2
3
4

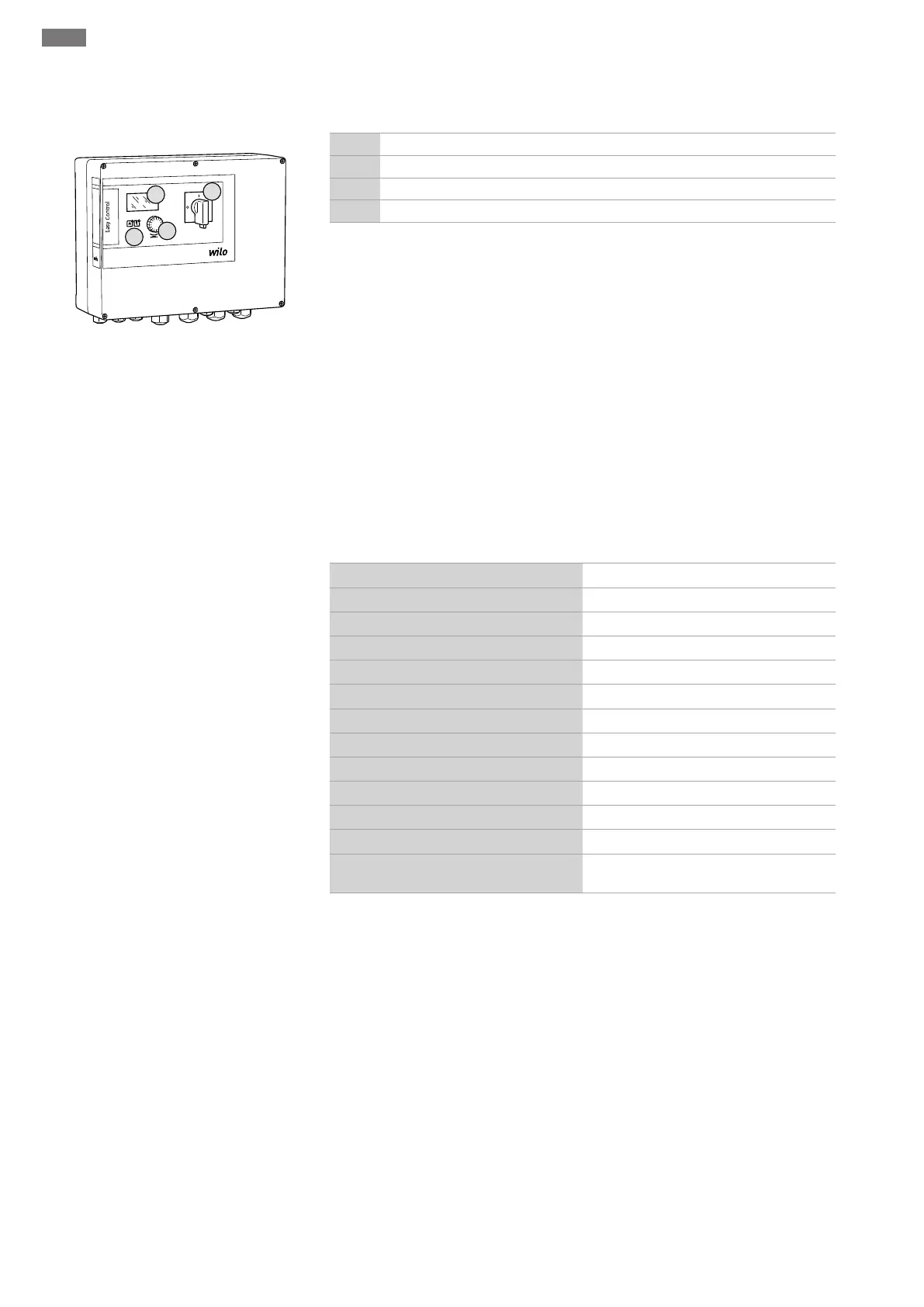

Fig.1: Schakelkastfront
1 Hoofdschakelaar
2 Bedieningsknop
3 Led-indicaties
4 LC-display
De voorkant van de schakelkast bestaat uit de volgende hoofdcomponenten:
▪hoofdschakelaar voor het in-/uitschakelen van de schakelkast;
▪bedieningsknop voor de menukeuze en parameterinvoer;
▪leds voor de weergave van de actuele bedrijfstoestand;
▪LC-display voor de weergave van de actuele bedrijfsgegevens en de afzonderlijke me-
nu-items.
4.2 Werking
Afhankelijk van de actuele druk in de installatie worden de pompen individueel automa-
tisch in- en uitgeschakeld. De drukregeling vindt bij de Control EC-Booster plaats via
een tweepuntsregeling en bij de Control ECe-Booster via een PID-regeling. Wanneer
het droogloopniveau bereikt wordt, volgt er een optische melding en een gedwongen
uitschakeling van alle pompen. Storingen worden in het foutgeheugen gearchiveerd.
De weergave van de actuele bedrijfsgegevens en -toestanden wordt in de LC-display
en via leds weergegeven. De bediening en de invoer van de bedrijfsparameters gebeu-
ren via een draaiknop.
4.3 Technische gegevens
Fabricagedatum*
Zie typeplaatje
Netaansluiting
Zie typeplaatje
Netfrequentie
50/60Hz
Max. stroomopname per pomp
Zie typeaanduiding
Max. nominaal vermogen per pomp
Zie typeplaatje
Inschakeltype van de pomp
Zie typeaanduiding
Omgevings-/bedrijfstemperatuur
0 ... 40°C
Opslagtemperatuur
-30 ... +60°C
Max. relatieve luchtvochtigheid
90%, niet-condenserend
Beschermingsklasse
IP54
Elektrische veiligheid
Verontreinigingsgraad II
Stuurspanning
Zie typeplaatje
Materiaal huis
Polycarbonaat, uv-bestendig of staalplaat
met poedercoating
*De fabricagedatum wordt conform ISO8601 aangegeven: JJJJWww
▪JJJJ = jaar
▪W = afkorting voor week
▪ww = vermelding van de kalenderweek
4.4 In- en uitgangen
Ingangen
▪Analoge ingang:
– 1x passieve druksensor 4–20mA
▪Digitale ingangen:
– 1x vlotterschakelaar/drukschakelaar voor de detectie van het droogloop-/waterge-
brekniveau
– 1x Extern OFF: voor de uitschakeling op afstand van alle pompen
▪Pompbewaking:
– Control EC-Booster: 1x ingang/pomp voor de thermische wikkelingsbewaking met
bimetaalsensor
LET OP!PTC- en Pt100-sensoren kunnen niet worden aangesloten!
– Control ECe-Booster: 1x ingang/pomp voor de storingsmelding van de frequentie-
omvormer
