Monterings- og driftsveiledning Wilo-Control EC/ECe-Booster 611
2.5 Installasjons-/
demonteringsarbeider
▪Overhold lover og forskrifter som gjelder på brukerstedet med hensyn til
arbeidssikkerhet og forebygging av ulykker.
▪Koble produktet fra strømnettet og sikre det mot gjeninnkobling.
▪Bruk fikseringsmateriale som er egnet for underlaget.
▪Produktet er ikke vanntett. Velg et dertil passende installasjonssted!
▪Huset må ikke deformeres under installasjonen. Tetninger kan bli utette, og påvirke IP-
beskyttelsesklassen.
▪Produktet må ikke installeres i eksplosive områder.
2.6 Under drift
▪Produktet er ikke vanntett. Overhold beskyttelsesklasse IP54.
▪Omgivelsestemperatur: 0 ... 40°C.
▪Maksimale luftfuktighet: 90 %, ikke-kondenserende.
▪Ikke åpne styreenheten.
▪Operatøren må omgående melde enhver feil eller uregelmessighet til ansvarshavende.
▪Hvis produktet eller tilkoblingskabelen blir skadet, slå av produktet umiddelbart.
2.7 Vedlikeholdsoppgaver
▪Ikke bruk veldig sterke eller skurende rengjøringsmidler.
▪Produktet er ikke vanntett. Det må ikke senkes ned i vann.
▪Gjennomfør kun vedlikeholdsarbeider som er beskrevet i denne monterings- og
driftsveiledningen.
▪Bruk kun originaldeler fra produsenten ved vedlikehold og reparasjoner. Bruk av annet
enn originaldeler fritar produsenten for alt ansvar.
2.8 Driftsansvarliges plikter
▪Monterings- og driftsveiledning på personalets språk skal stilles til rådighet.
▪Sikre at personalet har den nødvendige utdannelsen for å kunne utføre de angitte
arbeidene.
▪Monterte sikkerhets- og informasjonsskilt på produktet må holdes i lesbar tilstand.
▪Forklar personalet hvordan anlegget fungerer.
▪Utelukk farer pga. elektrisk strøm.
▪For at arbeidsforløpet skal være sikkert, må man definere personalets arbeidsdeling.
Barn og personer under 16år eller med begrensede fysiske, sensoriske eller åndelige
evner har forbud mot å håndtere produktet! En faglært person må holde personer under
18år under oppsikt!
3 Tiltenkt bruk
Styreenheten brukes til trykkavhengig styring av opp til tre pumper:
▪Control EC-Booster: uregulerte pumper med fast turtall
▪Control ECe-Booster: elektronisk regulerte pumper med variabelt turtall
Signalregistreringen skjer via en trykksensor.
Tiltenkt bruk betyr også at denne veiledningen overholdes. All annen bruk gjelder som
ikke tiltenkt bruk.
4 Produktbeskrivelse
4.1 Oppbygning
1
2
3
4

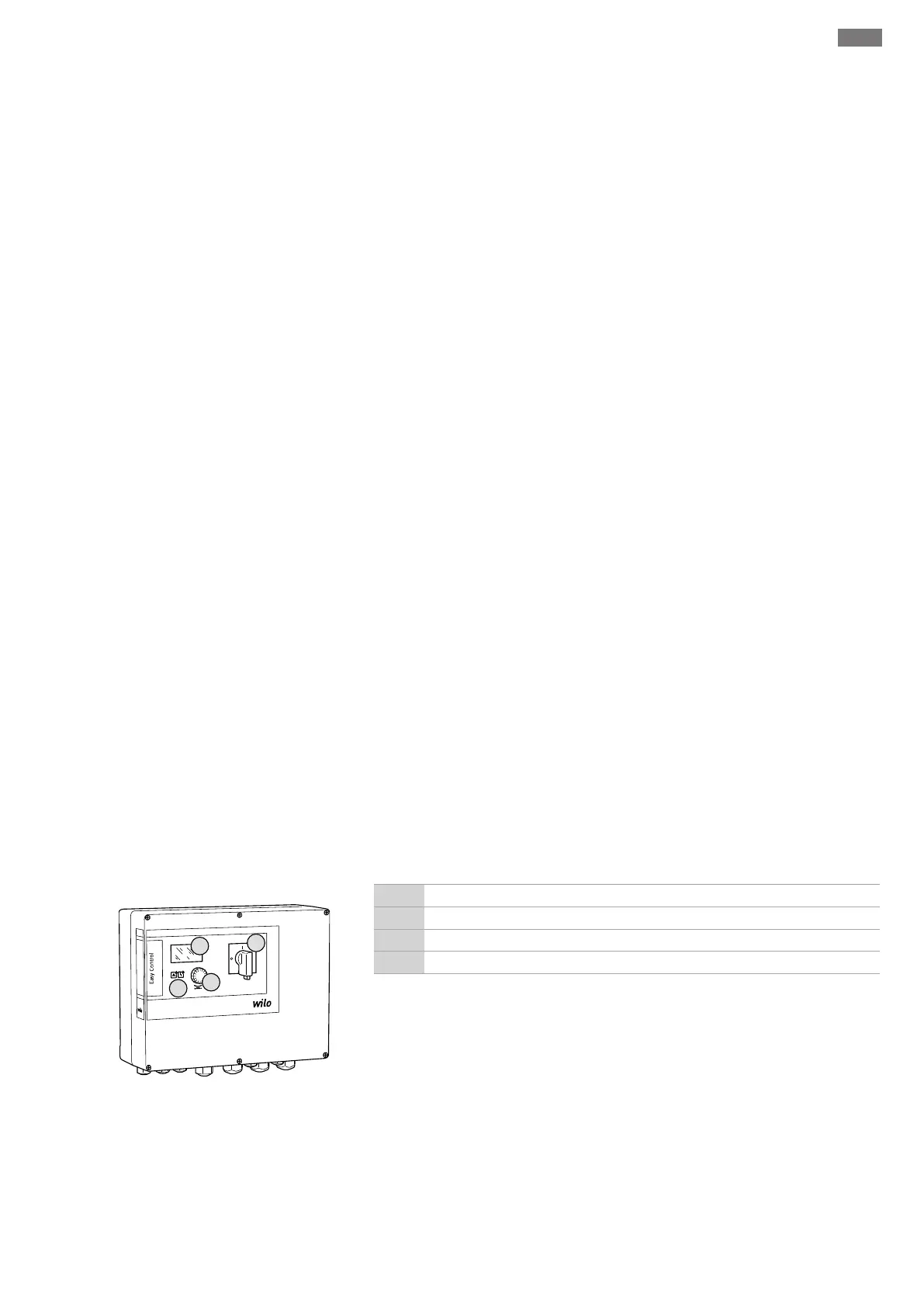

Fig.1: Styreenhetfront
1 Hovedbryter
2 Betjeningsknapp
3 LED-indikatorer
4 LC-display
Fronten til styreenheten består av følgende hovedkomponenter:
▪Hovedbryter for aktivering/deaktivering av styreenheten
▪Betjeningsknapp for menyvalg og parameterinntasting
▪LED-er for visning av aktuelle driftsstatuser
▪LC-display for visning av de aktuelle driftsdataene og de enkelte menypunktene
4.2 Funksjonsmåte
Avhengig av faktisk trykk i anlegget kobles pumpene automatisk inn eller ut enkeltvis.
Trykkreguleringen skjer ved Control EC-Booster via en topunktsregulator, ved Control
ECe-Booster via en PID-regulator. Hvis tørrkjøringsnivået nås, vises det en optisk
melding og det skjer en tvungen utkobling av alle pumpene. Feil lagres i feilminnet.
