Wilo Control EC-Booster User Manual

no Oppstart
628 WILO SE 2019-07
LES DETTE
Integrert dreiefeltovervåkning
Styreenheten har en dreiefeltovervåkning. Overvåkningsfunksjonene arbeider kun
feilfritt på en trefasevekselstrømtilkobling med høyredreiende dreiefelt. Når et
venstredreiende dreiefelt ligger an på nettilkoblingen, vises feilkoden "E006" i
displayet ved aktivering.
LES DETTE
Feilmelding under drift med vekselstrømkobling
Styreenheten "Control EC-Booster" har en dreiefelt- og motorstrømovervåkning.
Begge overvåkningsfunksjonene fungerer kun feilfritt med trefasevekselstrøm, og er
koblet til fra fabrikken. Når styreenheten brukes ved en vekselstrømtilkobling, vises
følgende feilmeldinger på displayet:
• Dreiefeltovervåkning: Feilkode «E006»
⇒ Deaktiver dreiefeltovervåkning: Still inn verdi «off» i meny 5.68!
• Motorstrømovervåkning: Feilkode «E080.x»
⇒ Deaktiver motorstrømovervåkning: Still inn verdi «off» i meny 5.69!
▶ Overvåkningsfunksjoner er deaktivert. Styreenheten arbeider nå feilfritt med
vekselstrømtilkobling.
LES DETTE
Ta hensyn til feilkoden som vises i displayet
Hvis de røde feil-LED-ene lyser eller blinker, må du ta hensyn til feilkoden som vises i
displayet! Når feilen er blitt bekreftet, er den siste feilen lagt i meny 6.02.
1
2
3
4
5

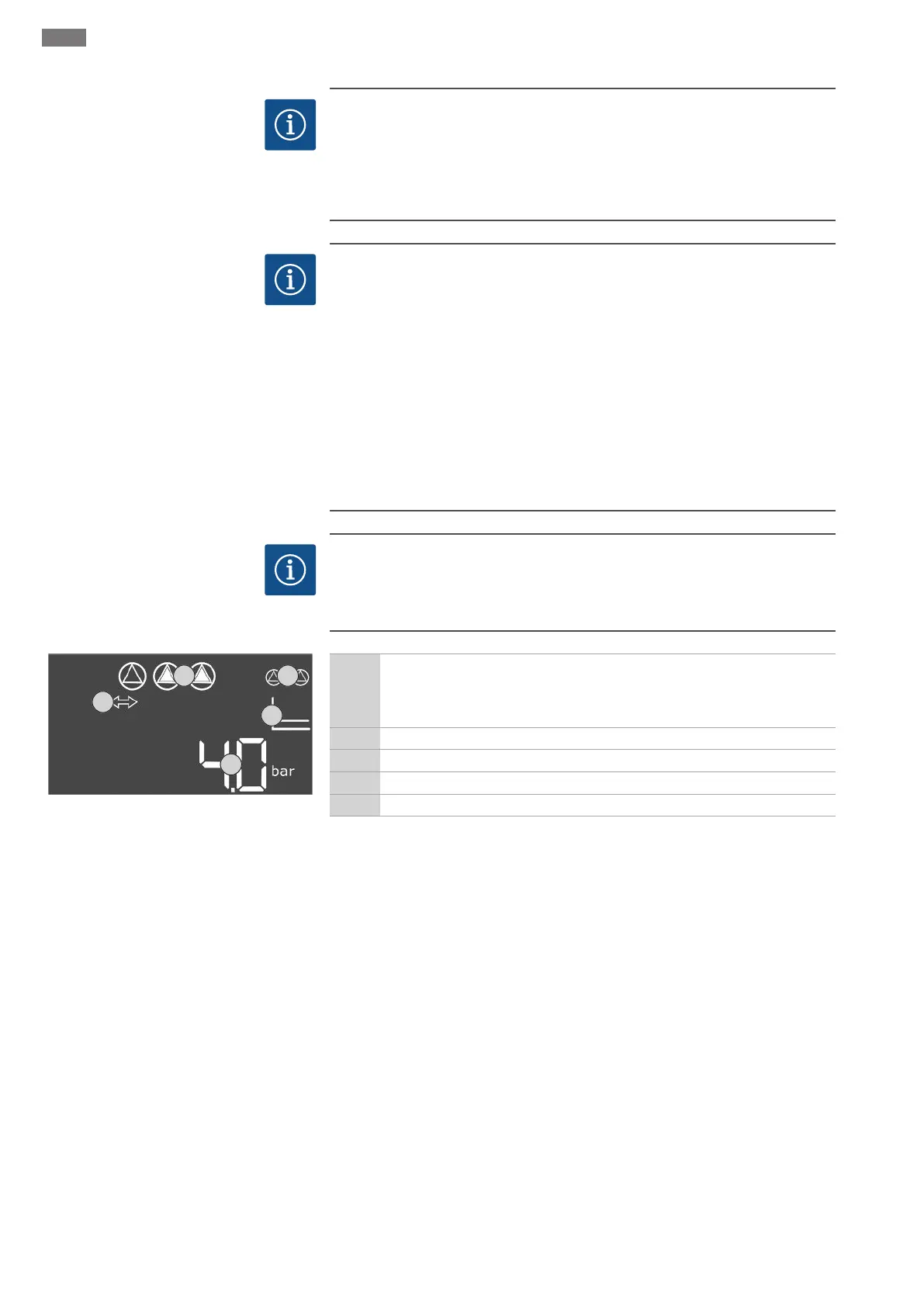

Fig.26: Startskjermbilde
1
Aktuell pumpestatus:
– Antall monterte pumper
– Pumpe aktivert / deaktivert
– Pumper av/på
2 Feltbuss aktiv
3 Faktisk trykkverdi
4 Reguleringstype (f.eks. p-c)
5 Funksjon reservepumpe aktivert
‡ Styreenheten er låst.
‡ Installasjonen er korrekt utført.
‡ Alle signalgivere og forbrukere er koblet til og installert i driftsrommet.
‡ Hvis en tørrkjøringsbeskyttelse (tørrkjøringsvern) er tilgjengelig, vekslingspunkt
korrekt innstilt.
‡ Motorvern er forhåndsinnstilt i henhold til opplysningene for pumpen (kun "Control
EC-Booster").
1. Vri hovedbryteren til posisjonen "ON".
2. Styreenheten starter.
- Alle LED-ene lyser i 2 s.
- Displayet lyser og startskjermbildet vises.
- Standby-symbolet vises på displayet.
▶ Styreenheten er driftsklar, start første konfigurasjon eller automatisk drift.
8.3 Start første konfigurasjon
Vær oppmerksom på følgende punkter under konfigurasjonen:
▪Når det ikke utføres inntasting eller betjening i 6 minutter:
– Displaybelysningen slås av.
– Displayet viser hovedskjermen igjen.
– Parameterinntastingen sperres.
▪Noen innstillinger kan bare endres hvis det ikke er noen pumpe i drift.
