Meny 2: Feltbusstilkobling ModBus
Styreenheten er utstyrt med et RS485-grensesnitt for tilkobling til ModBus RTU.
Forskjellige parametere leses fra grensesnittet, og kan i enkelte tilfeller også endres.
Styreenheten arbeider her som Modbus-slave. Oversikt over de enkelte parameterne
samt beskrivelse av datatypene som benyttes finnes i vedlegget. Foreta innstillingene i
følgende menyer for å bruke ModBus-grensesnittet:

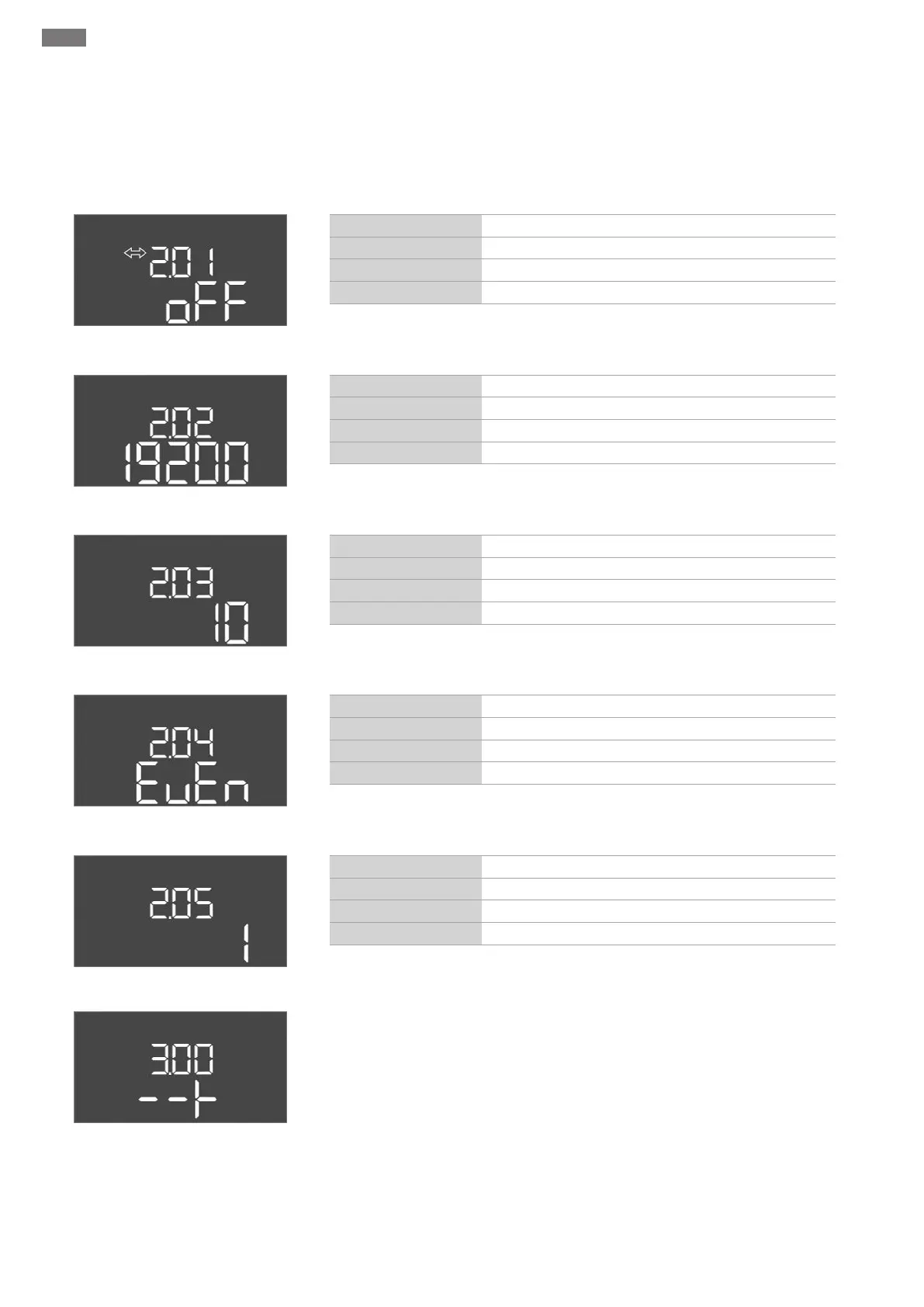

Fig.59: Meny 2.01
Menynr. 2.01
Beskrivelse ModBus RTU-grensesnitt av/på
Verdiområde on, off
Fabrikkinnstilling off
Fig.60: Meny 2.02
Menynr. 2.02
Beskrivelse Datahastighet
Verdiområde 9600; 19200; 38400; 76800
Fabrikkinnstilling 19200
Fig.61: Meny 2.03
Menynr. 2.03
Beskrivelse Slaveadresse
Verdiområde 1 ... 254
Fabrikkinnstilling 10
Fig.62: Meny 2.04
Menynr. 2.04
Beskrivelse Paritet
Verdiområde none, even, odd
Fabrikkinnstilling even
Fig.63: Meny 2.05
Menynr. 2.05
Beskrivelse Antall stopp-bits
Verdiområde 1; 2
Fabrikkinnstilling 1
Meny 3: Frigi pumper
For å drifte anlegget må det fastsettes en driftstype for hver pumpe, og pumpene må
frigis:
▪Fra fabrikken er hver pumpe innstilt for driftstypen "auto".
▪Når pumpene frigis i meny 3.01, starter den automatiske driften.
LES DETTE!Nødvendige innstillinger for første konfigurasjon.
Under den første konfigureringen gjennomføres de følgende arbeidene:
▪Kontroll av pumpens rotasjonsretning
▪Still inn motorstrømovervåkning eksakt (kun "Control EC-Booster")
Foreta de følgende innstillingene for å kunne utføre disse arbeidene:
