pl Opis produktu
654 WILO SE 2019-07
4 Opis produktu
4.1 Budowa
1
2
3
4

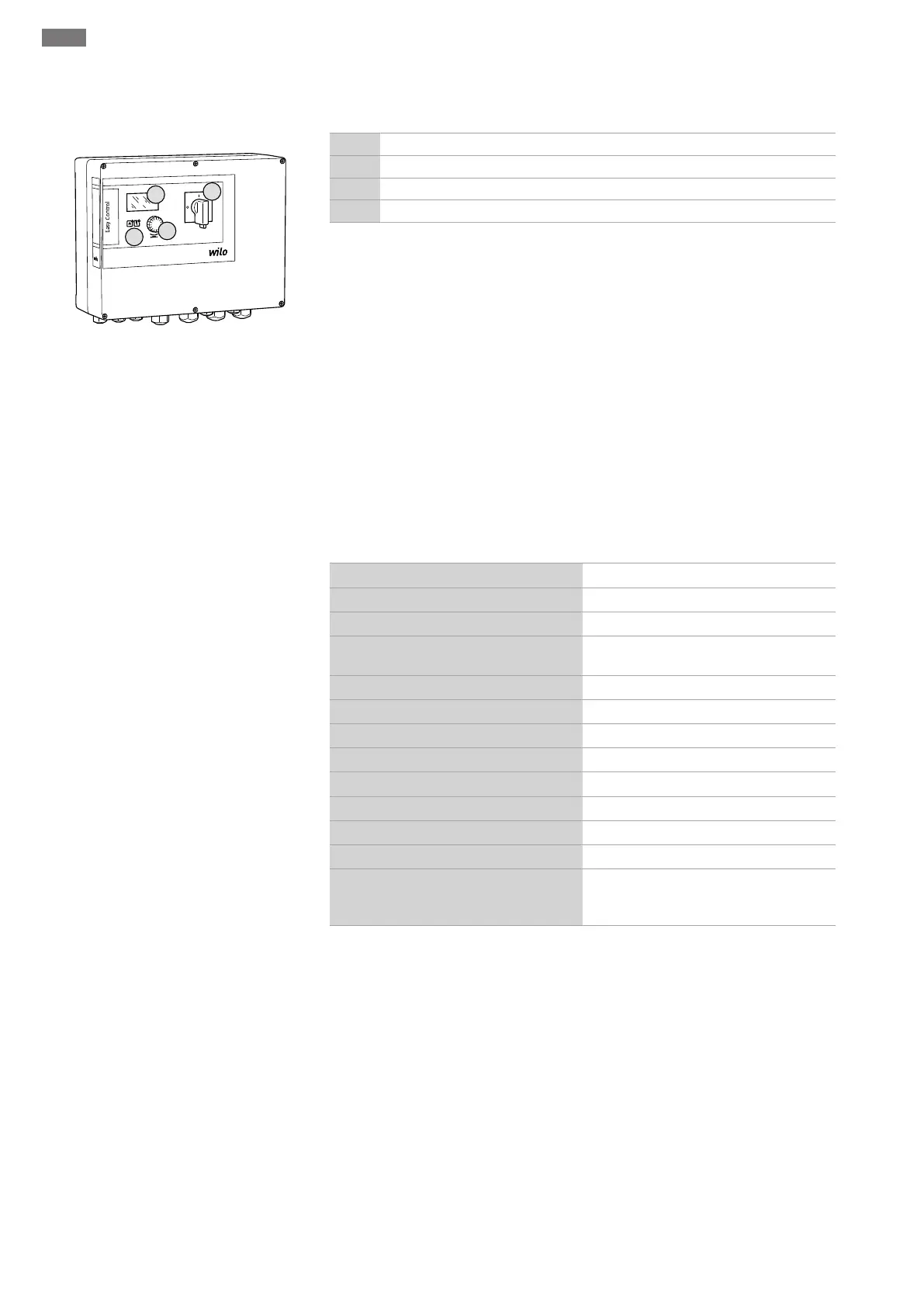

Fig.1: Element przedni urządzenia sterującego
1 Wyłącznik główny
2 Pokrętło
3 Wskaźniki LED
4 Wyświetlacz LCD
Przedni element urządzenia sterującego składa się z następujących podstawowych ele-
mentów:
Wyłącznik główny do włączania/wyłączania urządzenia sterującego
Pokrętło do wyboru menu i wprowadzania parametrów
Diody do wskazywania aktualnego stanu roboczego
Wyświetlacz LCD do wyświetlania aktualnych danych roboczych oraz poszczególnych
punktów menu
4.2 Sposób działania
W zależności od rzeczywistego ciśnienia urządzenia następuje automatyczne włączanie
i wyłączanie pomp. Regulacja ciśnienia w przypadku Control EC-Booster odbywa się za
pomocą regulatora dwupunktowego, w przypadku Control ECe-Booster za pomocą
kontrolera PID. Po osiągnięciu poziomu pracy na sucho generowany jest sygnał optycz-
ny oraz następuje wymuszone wyłączenie wszystkich pomp. Usterki są zapisywane w
pamięci błędów.
Aktualne dane i stany robocze są wskazywane na wyświetlaczu LCD i za pomocą diod.
Do obsługi i wprowadzania parametrów roboczych służy pokrętło.
4.3 Dane techniczne
Data produkcji*
patrz tabliczka znamionowa
Przyłącze sieciowe
patrz tabliczka znamionowa
Częstotliwość prądu
50/60Hz
Max. pobór energii elektrycznej przez
pompę
patrz oznaczenie typu
Max. moc znamionowa pompy
patrz tabliczka znamionowa
Sposób załączania pompy
patrz oznaczenie typu
Temperatura otoczenia/pracy
0 ... 40°C
Temperatury składowania
-30°C … +60°C
Maks. względna wilgotność powietrza
90%, bez skraplania
Stopień ochrony
IP54
Bezpieczeństwo elektryczne
Stopień zanieczyszczenia II
Napięcie sterujące
patrz tabliczka znamionowa
Materiał korpusu
Poliwęglan, odporny na działanie promieni
UV lub blacha stalowa, lakierowana prosz-
kowo
*Podanie daty producenta według ISO8601: JJJJWww
JJJJ = rok
W = Skrót oznaczający tydzień
ww = wskazanie tygodnia kalendarzowego
4.4 Wejścia i wyjścia
Wejścia
Wejście analogowe:
1x pasywny czujnik ciśnienia 4-20mA
Wejścia cyfrowe:
1x wyłącznik pływakowy/przełącznik ciśnieniowy do rejestracji suchobiegu/zbyt ni-
skiego poziomu wody
1x Extern OFF:do zdalnego wyłączania wszystkich pomp
Monitorowanie pompy:
Control EC-Booster: 1x wejście/pompa do termicznej kontroli uzwojenia za pomocą
bimetalowego czujnika temperatury
NOTYFIKACJA!Nie jest możliwe podłączanie przetworników PTC i Pt100!
