pl Montaż
664 WILO SE 2019-07

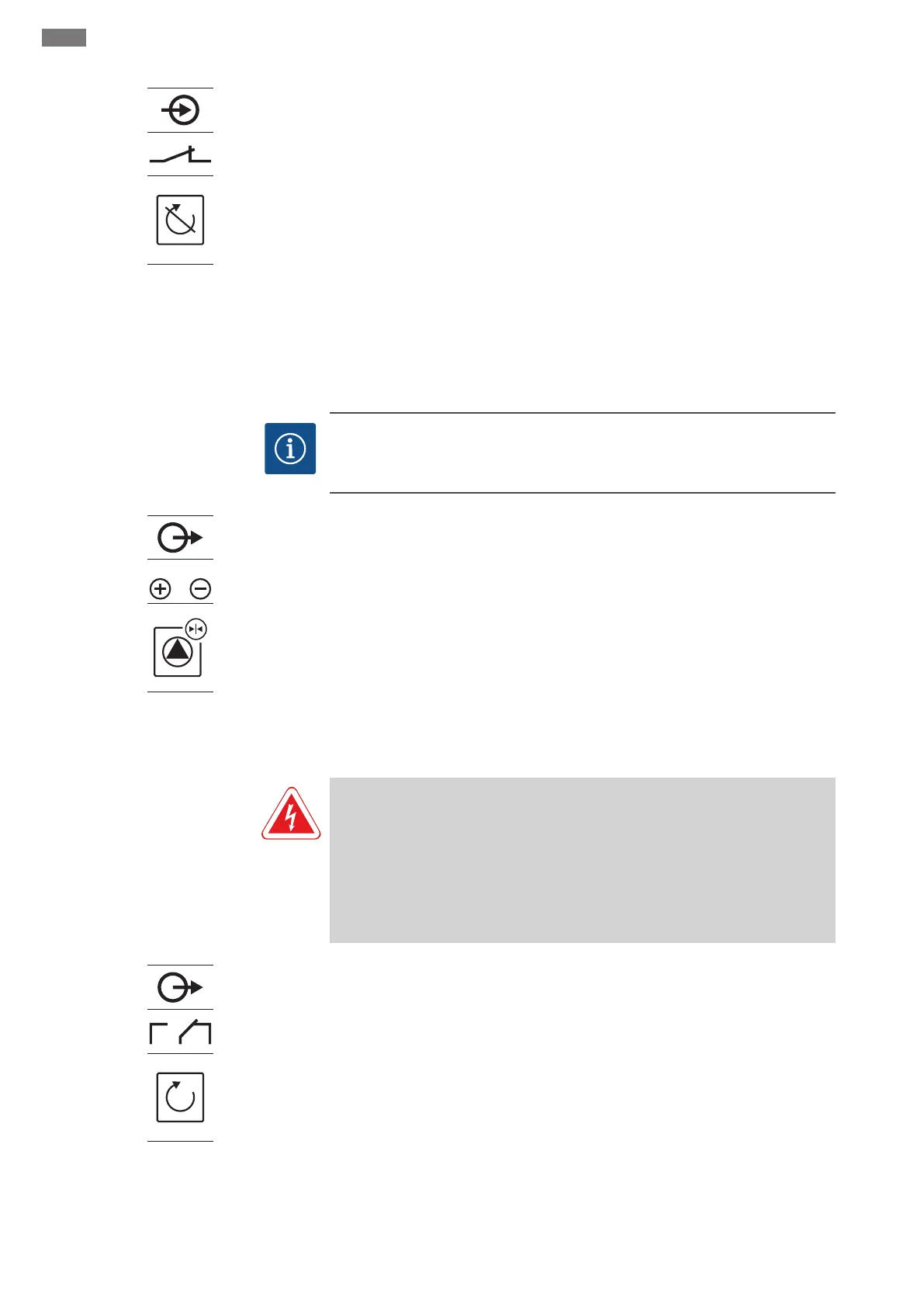

Fig.16: Symbol - Przegląd przyłączy
Przy użyciu odrębnego przełącznika można zrealizować układ zdalnego wyłączania
wszystkich pomp:
▪Styk zamknięty: Aktywacja pomp
▪Styk otwarty: Wszystkie pompy wyłączone - na wyświetlaczu widoczny symbol „Extern
OFF”.
Fabrycznie zaciski są wyposażone w mostek.
NOTYFIKACJA!Wyłączanie zdalne ma charakter priorytetowy. Nastąpi wyłączenie
wszystkich pomp, niezależnie od wartości zadanej ciśnienia. Tryb ręczny pracy pomp
nie jest możliwy!
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Zdjąć mostek ipodłączyć żyły do listwy zaciskowej zgodnie ze
schematem połączeń. Numer zacisku widoczny jest na przeglądzie przyłącza na po-
krywie.
6.5.12 Przyłącze wartości zadanej pręd-
kości obrotowej
NOTYFIKACJA!Podłączenie jest możliwe wyłącznie do urządzenia sterującego Wilo-
Control ECe-B!
NOTYFIKACJA
Nie podłączać napięcia obcego!
Podłączenie napięcia obcego spowoduje zniszczenie podzespołu.
0-10 V
x
Fig.17: Symbol - Przegląd przyłączy
Dla każdej pompy następuje wydanie wartości zadanej prędkości obrotowej osobnym
wyjściem. W tym celu na wyjściu nastąpi wydanie napięcia w zakresie 0-10V.
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Żyły podłączyć do listwy zaciskowej zgodnie ze schematem połą-
czeń. Numer zacisku widoczny jest na przeglądzie przyłącza na pokrywie. Symbol „x”
wskazuje na określoną pompę:
▪1 = pompa 1
▪2 = pompa 2
▪3 = pompa 3
NOTYFIKACJA!Należy korzystać z ekranowanych kabli zasilających! Należy obu-
stronnie założyć ekranowanie!
6.5.13 Przyłącze zbiorczej sygnalizacji
pracy (SBM)
NIEBEZPIECZEŃSTWO
Ryzyko śmiertelnego porażenia związane z prądem elektrycznym z ze-
wnętrznego źródła!
Zasilanie prądem elektrycznym następuje z zewnętrznego źródła. Napięcie to wystę-
puje na zaciskach również po wyłączeniu wyłącznika głównego! Istnieje ryzyko
śmiertelnego porażenia! Przed rozpoczęciem jakichkolwiek prac należy odłączyć
źródło zasilania elektrycznego! Prace elektryczne przeprowadzać może wyłącznie
wykwalifikowany elektryk z uwzględnieniem miejscowych przepisów.
Fig.18: Symbol - Przegląd przyłączy
Odrębne wyjście wydaje sygnalizację pracy (SBM) dla wszystkich pomp:
▪Rodzaj styku: potencjałowy styk przełączny
▪Obciążenie styków:
– Minimalnie: 12V, 10mA
– Maksymalnie: 250V, 1A
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Żyły podłączyć do listwy zaciskowej zgodnie ze schematem połą-
czeń. Numer zacisku widoczny jest na przeglądzie przyłącza na pokrywie.
