Uruchomienie pl
Instrukcja montażu i obsługi Wilo-Control EC/ECe-Booster 671
1
2
3
4
5

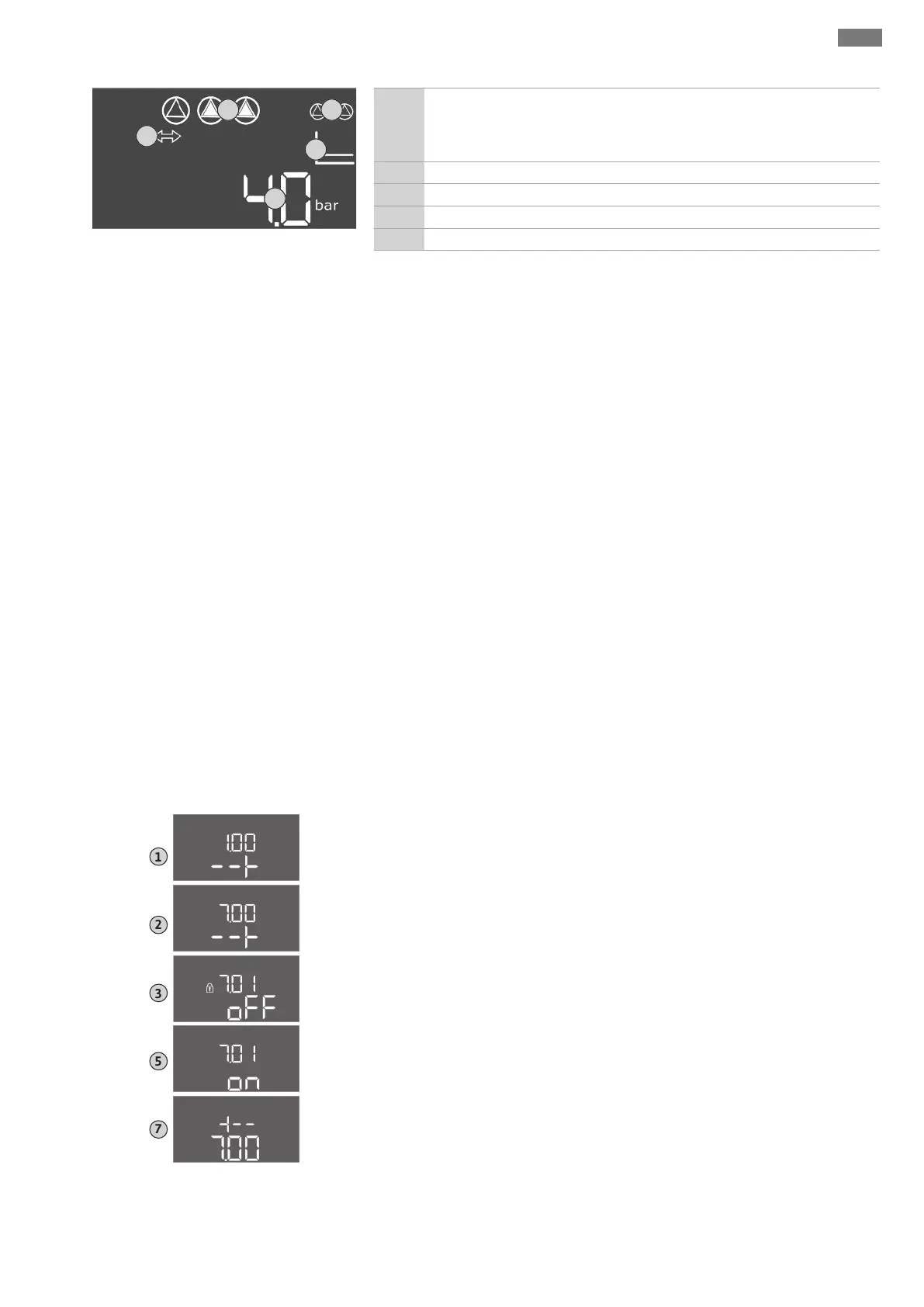

Fig.26: Ekran startowy
1
Aktualny status pompy:
- liczba podłączonych pomp
- Pompa aktywna/nieaktywna
- Pompy WŁ./WYŁ.
2 Magistrala polowa jest aktywna
3 Wartość rzeczywista ciśnienia
4 Rodzaj regulacji (np. p-c)
5 Funkcja pompy rezerwowej jest aktywna
‡ Urządzenie sterujące jest zamknięte.
‡ Instalacja została przeprowadzona z powodzeniem.
‡ Wszystkie nadajniki sygnałów są podłączone i zabudowane w przestrzeni roboczej.
‡ W razie obecności zabezpieczenia przed brakiem wody (zabezpieczenie przed su-
chobiegiem) należy prawidłowo ustawić punkt przełączania.
‡ Zabezpieczenie silnika jest wstępnie ustawione według danych pompy (tylko
„Control EC-Booster”).
1. Wyłącznik główny obrócić do pozycji „ON”.
2. Urządzenie sterujące uruchamia się.
- Wszystkie kontrolki zapalają się na 2s.
- Wyświetlacz włącza się, ukazuje się ekran startowy.
- Ukazuje się symbol trybu gotowości na wyświetlaczu.
▶ Urządzenie sterujące jest teraz gotowe do pracy, uruchamia się pierwsza konfigu-
racja lub tryb automatyczny.
8.3 Uruchomienie pierwszej konfigu-
racji
Podczas konfiguracji należy stosować się do następujących zaleceń:
▪Brak wprowadzania danych lub obsługi przez 6 minut:
– Oświetlenie wyświetlacza wyłącza się.
– Wyświetlacz pokazuje znowu ekran główny.
– Wprowadzanie parametrów jest zablokowane.
▪Niektóre ustawienia można zmienić tylko wówczas, gdy pompa nie pracuje.
▪Menu dostosowuje się automatycznie do ustawień. Przykład: menu 5.41 ... 5.43 są wi-
doczne tylko wtedy, gdy funkcja „okresowe uruchomienie pompy” (menu 5.40) jest ak-
tywna.
▪Struktura menu obowiązuje dla wszystkich urządzeń sterujących EC (np. HVAC, Booster,
Lift, Fire, ...). Dlatego wstrukturze menu mogą występować luki.
Standardowo możliwe jest jedynie wyświetlanie wartości. W celu zmiany wartości nale-
ży zatwierdzić wprowadzanie parametrów w menu 7.01:
7
1
5
3
2
Fig.27: Udostępnienie wprowadzania parame-
trów
1. Nacisnąć pokrętło iprzytrzymać przez 3s.
⇒ Pojawia się punkt menu 1.00
2. Obracać pokrętłem, aż ukaże się menu 7.
3. Nacisnąć pokrętło.
⇒ Pojawia się menu 7.01.
4. Nacisnąć pokrętło.
5. Zmienić wartość na „on”: Obrócić pokrętło.
6. Zapis wartości: Nacisnąć pokrętło.
⇒ Menu jest udostępnione do zmian.
7. Obracać pokrętłem, aż ukaże się koniec menu 7.
8. Nacisnąć pokrętło.
⇒ Powrót do poziomu menu głównego.
▶ Należy uruchomić pierwszą konfigurację:
- Menu 5: Ustawienia podstawowe
- Menu 1: Wartości włączania/wyłączania
Menu 2: Podłączenie do magistrali polowej (jeżeli obecna)
- Menu 3: Udostępnienie pomp
