pt Descrição do produto
698 WILO SE 2019-07
4 Descrição do produto
4.1 Estrutura
1
2
3
4

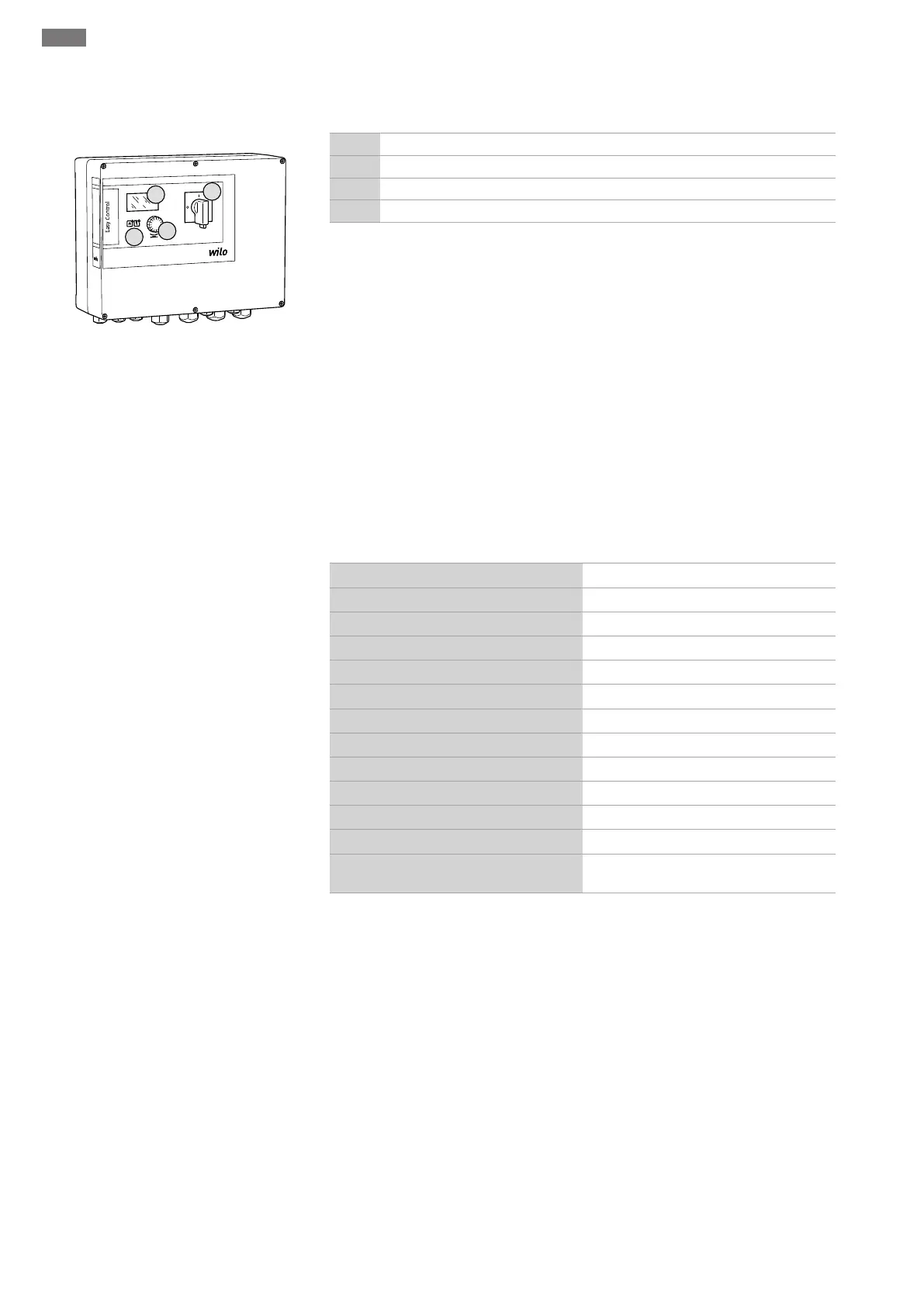

Fig.1: Parte frontal do aparelho de distribuição
1 Interruptor principal
2 Botão de operação
3 Indicadores LED
4 Visor LCD
A parte frontal do aparelho de distribuição é composta pelos seguintes componentes
principais:
Interruptor principal para ligar/desligar o aparelho de distribuição
Botão de operação para seleção do menu e introdução de parâmetros
LEDs para indicação do atual estado de funcionamento
Visor LCD para indicação dos dados de funcionamento atuais e para indicação de cada
opção de menu
4.2 Modo de funcionamento
As bombas são ligadas e desligadas de forma automática, dependendo da pressão real
no equipamento. A regulação da pressão é efetuada em Control EC-Booster através de
um regulador de duas posições em Control ECe-Booster através de um regulador PID.
Quando se atinge o ponto de funcionamento a seco, ocorre um alerta ótico e todas as
bombas são desligas. As avarias são guardadas na memória de erros.
A indicação dos dados e estados de funcionamento atuais é exibida no visor LCD e
através de LEDs. O acionamento e a entrada dos parâmetros de funcionamento são
realizados através de um botão rotativo.
4.3 Especificações técnicas
Data de fabrico*
Ver placa de identificação
Ligação de rede
Ver placa de identificação
Frequência
50/60 Hz
Consumo máximo de corrente por bomba
Ver designação do tipo
Potência nominal máx. por bomba
Ver placa de identificação
Tipo de arranque da bomba
Ver designação do tipo
Temperatura ambiente/de funcionamento
0 ... 40 °C
Temperatura de armazenamento
-30 ... +60 °C
Humidade relativa do ar máx.
90%, sem condensação
Tipo de proteção
IP54
Segurança elétrica
Grau de sujidade II
Tensão de comando
Ver placa de identificação
Material do corpo
Policarbonato, resistente aos raios UV ou
chapa de aço, pintada a pó
*A data de fabrico é indicada em conformidade com a norma ISO 8601: JJJJWww
JJJJ = Ano
W = Abreviatura de Semana
ww = Indicação da semana de calendário
4.4 Entradas e saídas
Entradas
Entrada analógica:
1 x sensor de pressão passivo 4–20mA
Entradas digitais:
1x interruptor de boia/interruptor de pressão para deteção de funcionamento a seco
ou para a falta de água
1x Extern OFF: para desativação remota de todas as bombas
Monitorização das bombas:
Control EC-Booster: 1x entrada/bomba para a monitorização térmica da bobinagem
com sensor bimetálico
AVISO!Não podem ser ligados sensores PTC e Pt100!
Control ECe-Booster: 1x entrada/bomba para o aviso de avaria através do conversor
de frequência
