Manual de Instalação e funcionamento Wilo-Control EC/ECe-Booster 715
1
2
3
4
5

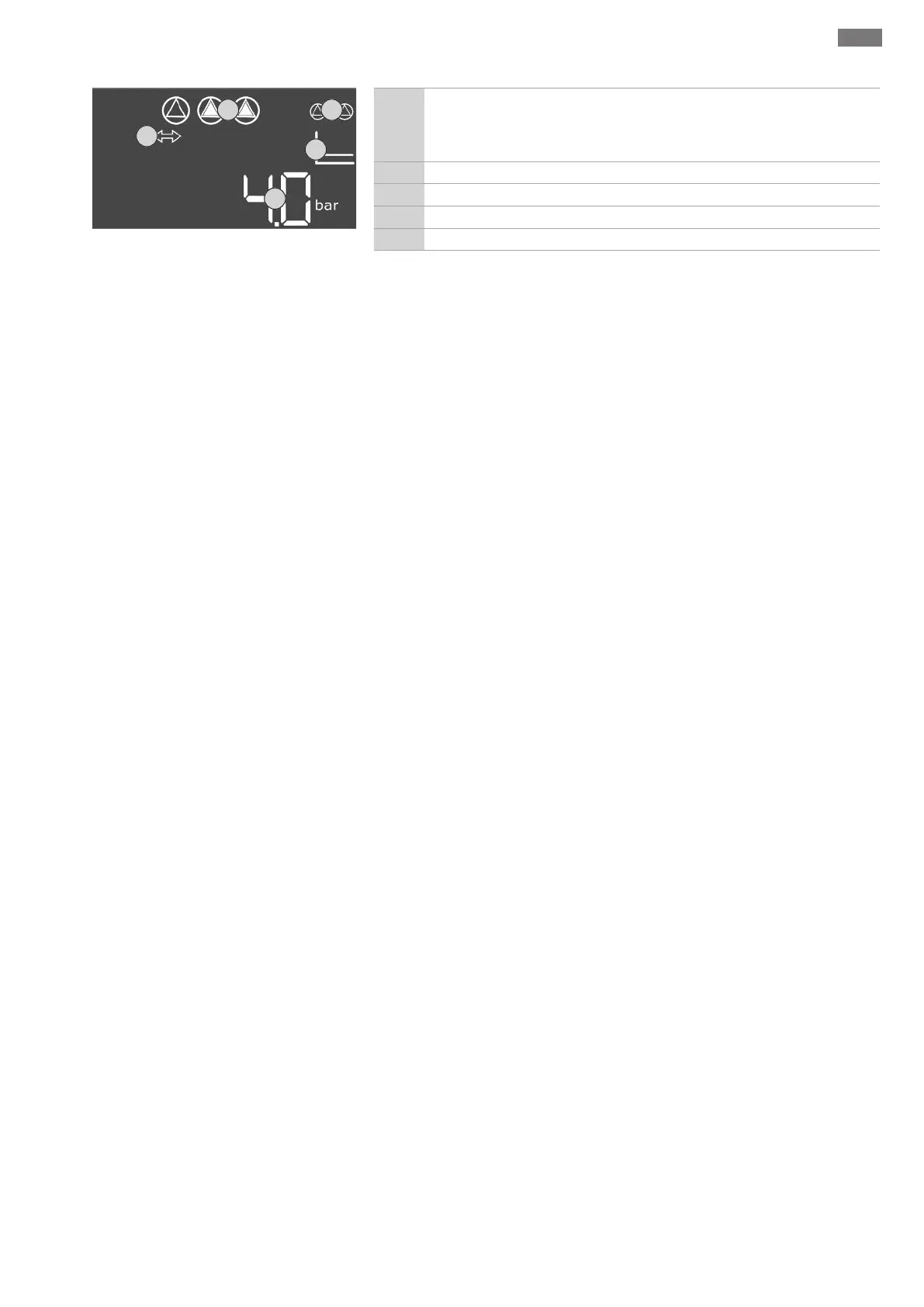

Fig.26: Imagem inicial
1
Estado atual das bombas:
- Número de bombas registadas
- Bomba ligada/desligada
- Bomba On/Off
2 Fieldbus ativo
3 Valor de pressão atual
4 Modo de controlo (por ex. p-c)
5 Funcionamento bomba de reserva ativado
‡ O aparelho de distribuição está fechado.
‡ A instalação foi feita de forma adequada.
‡ Todos os transmissores de sinais e consumidores encontram-se ligados e
instalados na área de operação.
‡ Quando existe uma WMS (proteção contra funcionamento a seco), o ponto de
comutação está ajustado corretamente.
‡ A proteção do motor está ajustada de acordo com as indicações da bomba (só em
«Control EC-Booster»).
1. Rodar o interruptor principal para a posição «ON».
2. O aparelho de distribuição arranca.
- Todos os LED acedem-se por 2s.
- O visor acende-se e a imagem inicial aparece.
- O símbolo de modo de espera aparece no visor.
▶ O aparelho de distribuição está operacional, iniciar configuração inicial ou
funcionamento automático.
8.3 Iniciar a configuração inicial
Durante a configuração, ter os seguintes pontos em consideração:
▪Se não ocorrer nenhuma entrada ou acionamento durante 6minutos:
– A luz do visor apaga-se.
– O visor apresenta de novo o ecrã principal.
– A introdução de parâmetros é bloqueada.
▪Algumas configurações só podem ser alteradas, quando não está nenhuma bomba em
funcionamento.
▪O menu ajusta-se automaticamente às configurações. Exemplo: Menus 5.41…5.43
apenas são visíveis, quando o funcionamento «avanço da bomba» (menu 5.40) está
ativado.
▪A estrutura do menu é valida para todos aparelhos de distribuição EC (p. ex. HVAC,
Booster, Lift, Fire, ...) O que pode levar a falhas na estrutura do menu.
Por padrão só são exibidos os valores. Para alterar os valores, liberar as introduções de
parâmetros no menu7.01:
