Manual de Instalação e funcionamento Wilo-Control EC/ECe-Booster 731
Símbol
o
Descrição
O equipamento comunica com um sistema de Fieldbus.
13.3 Vista geral dos esquemas de
ligações elétricas

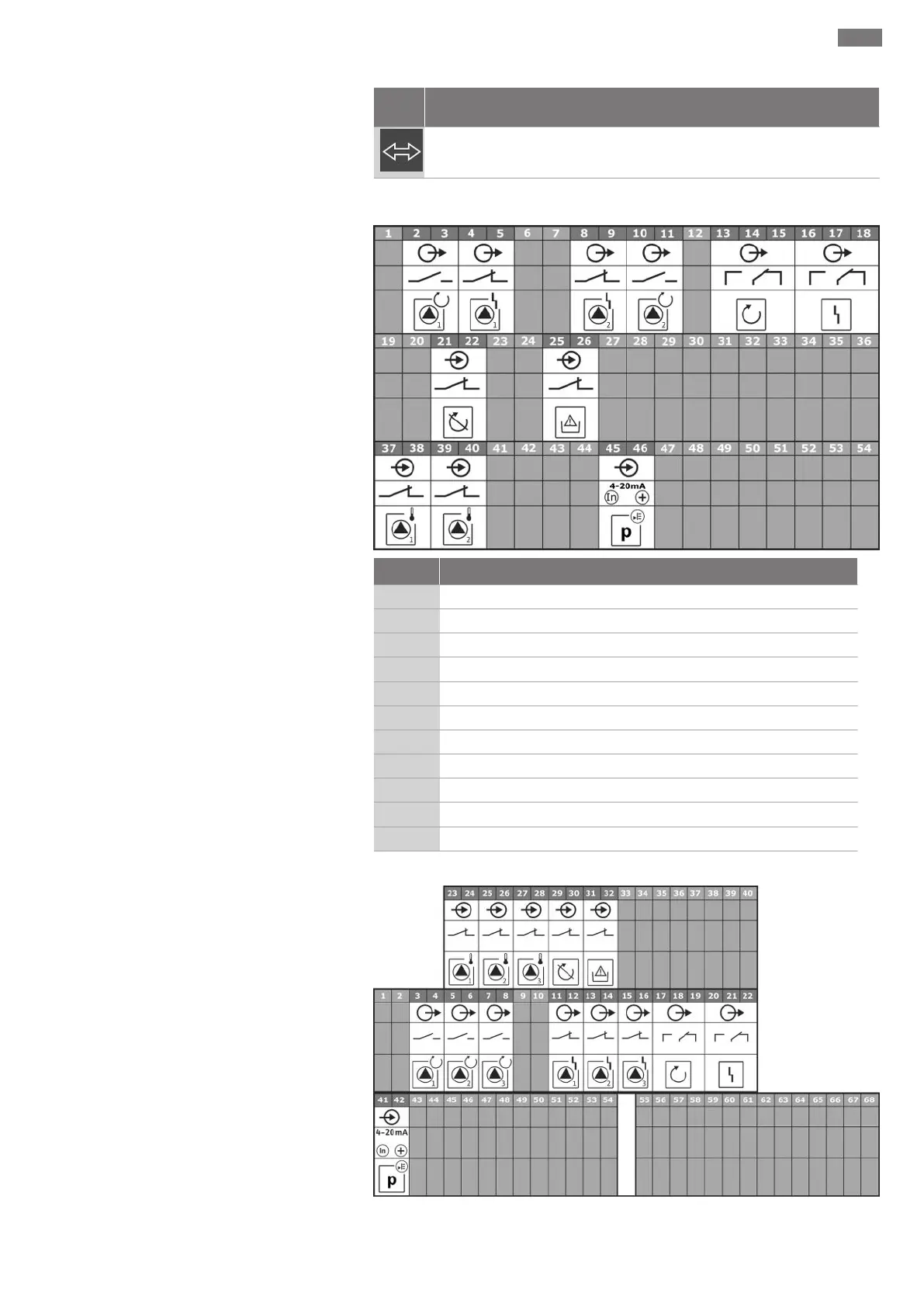

Esquemas de ligações elétricasWilo-Control EC-B2...
Terminal Função
2/3
Saída: Sinal individual de funcionamento bomba 1
4/5
Saída: Sinal individual de informação de avaria bomba 1
8/9
Saída: Sinal individual de informação de avaria bomba 2
10/11
Saída: Sinal individual de funcionamento bomba 2
13/14/15
Saída: Sinal coletivo de funcionamento
16/17/18
Saída: Sinal coletivo de avaria
21/22
Entrada: Extern OFF
25/26
Entrada: Falta de água/Proteção contra funcionamento a seco
37/38
Entrada: Monitorização térmica da bobinagem bomba 1
39/40
Entrada: Monitorização térmica da bobinagem bomba 2
45/46
Entrada: x sensor de pressão passivo 4–20mA
Esquemas de ligações elétricasWilo-Control EC-B3...
