Anexo pt
Manual de Instalação e funcionamento Wilo-Control EC/ECe-Booster 733

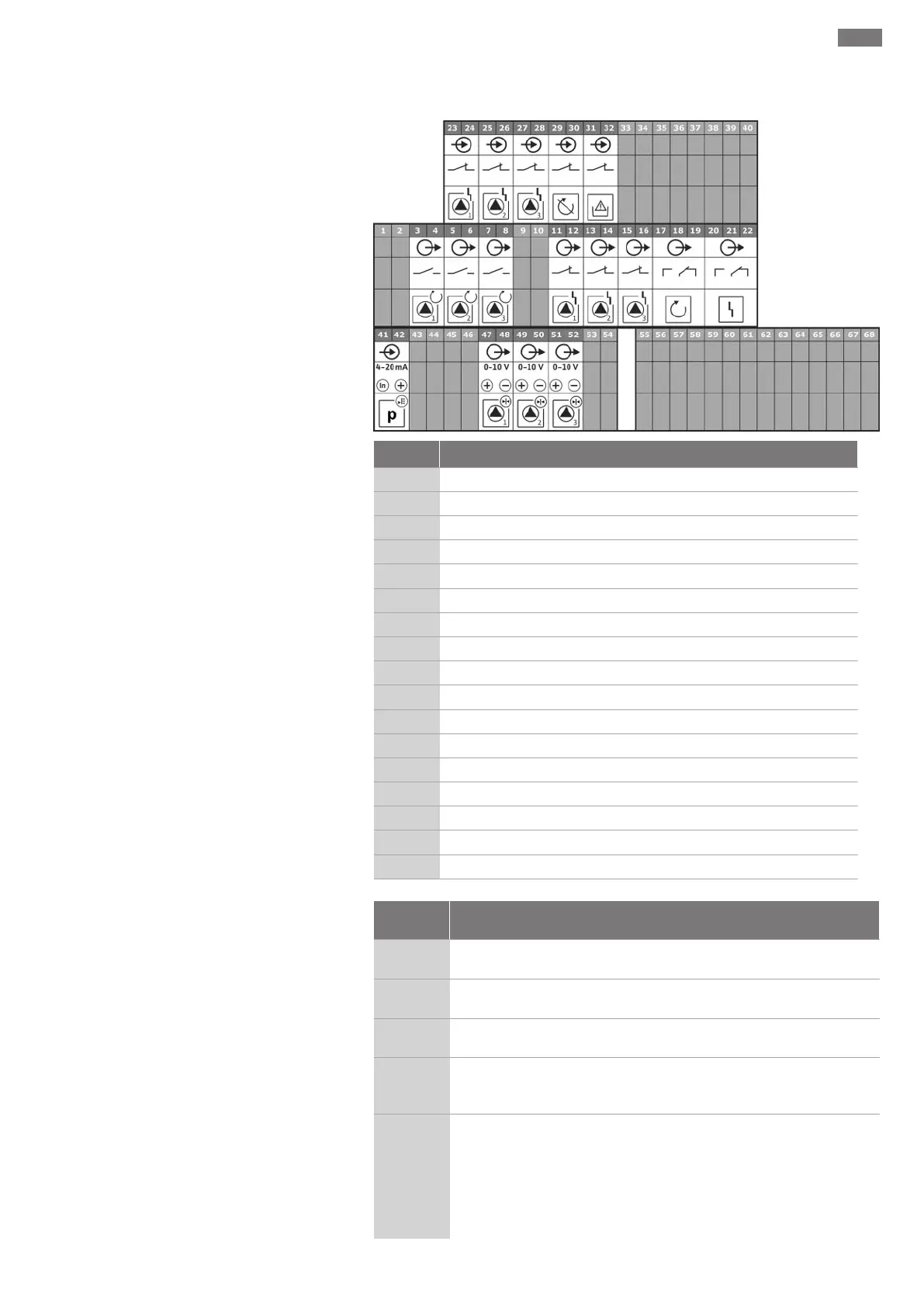

Esquemas de ligações elétricasWilo-Control ECe-B3...
Terminal Função
3/4
Saída: Sinal individual de funcionamento bomba 1
5/6
Saída: Sinal individual de funcionamento bomba 2
7/8
Saída: Sinal individual de funcionamento bomba 3
11/12
Saída: Sinal individual de informação de avaria bomba 1
13/14
Saída: Sinal individual de informação de avaria bomba 2
15/16
Saída: Sinal individual de informação de avaria bomba 3
17/18/19
Saída: Sinal coletivo de funcionamento
20/21/22
Saída: Sinal coletivo de avaria
23/24
Entrada: Mensagem de erro do conversor de frequência bomba 1
25/26
Entrada: Mensagem de erro do conversor de frequência bomba 2
27/28
Entrada: Mensagem de erro do conversor de frequência bomba 3
29/30
Entrada: Extern OFF
31/32
Entrada: Falta de água/Proteção contra funcionamento a seco
41/42
Entrada: x sensor de pressão passivo 4–20mA
47/48
Saída: Valor nominal de pressão da bomba 1
49/50
Saída: Valor nominal de pressão da bomba 2
51/52
Saída: Valor nominal de pressão da bomba 3
13.4 ModBus: Tipos de dados
Tipo de
dado
Descrição
INT16
Número inteiro no intervalo de -32768 bis 32767.
O intervalo de números real para um ponto de dados pode divergir.
UINT16
Número inteiro sem sinal no intervalo de 0 bis 65535.
O intervalo de números real para um ponto de dados pode divergir.
ENUM
É uma contagem. Só pode ser introduzido um dos parâmetros abaixo
listados.
BOOL
Um valor booleano é um parâmetro com precisamente dois estados (0 –
errado/false ou 1 – verdadeiro/true). De forma geral todos os valores
acima de zero são classificados como true.
BITMAP*
É um resume de 16valores booleanos (bits). Os valores são indexados de
0 a 15. O número de leitura e escrita do registo dá-se da soma de todos
os bits com o valor1×2 acima do seu índice remissivo.
▪Bit 0: 2
0
= 1
▪Bit 1: 2
1
= 2
▪Bit 2: 2
2
= 4
▪Bit 3: 2
3
= 8
