ro Descrierea produsului
742 WILO SE 2019-07
4 Descrierea produsului
4.1 Structura

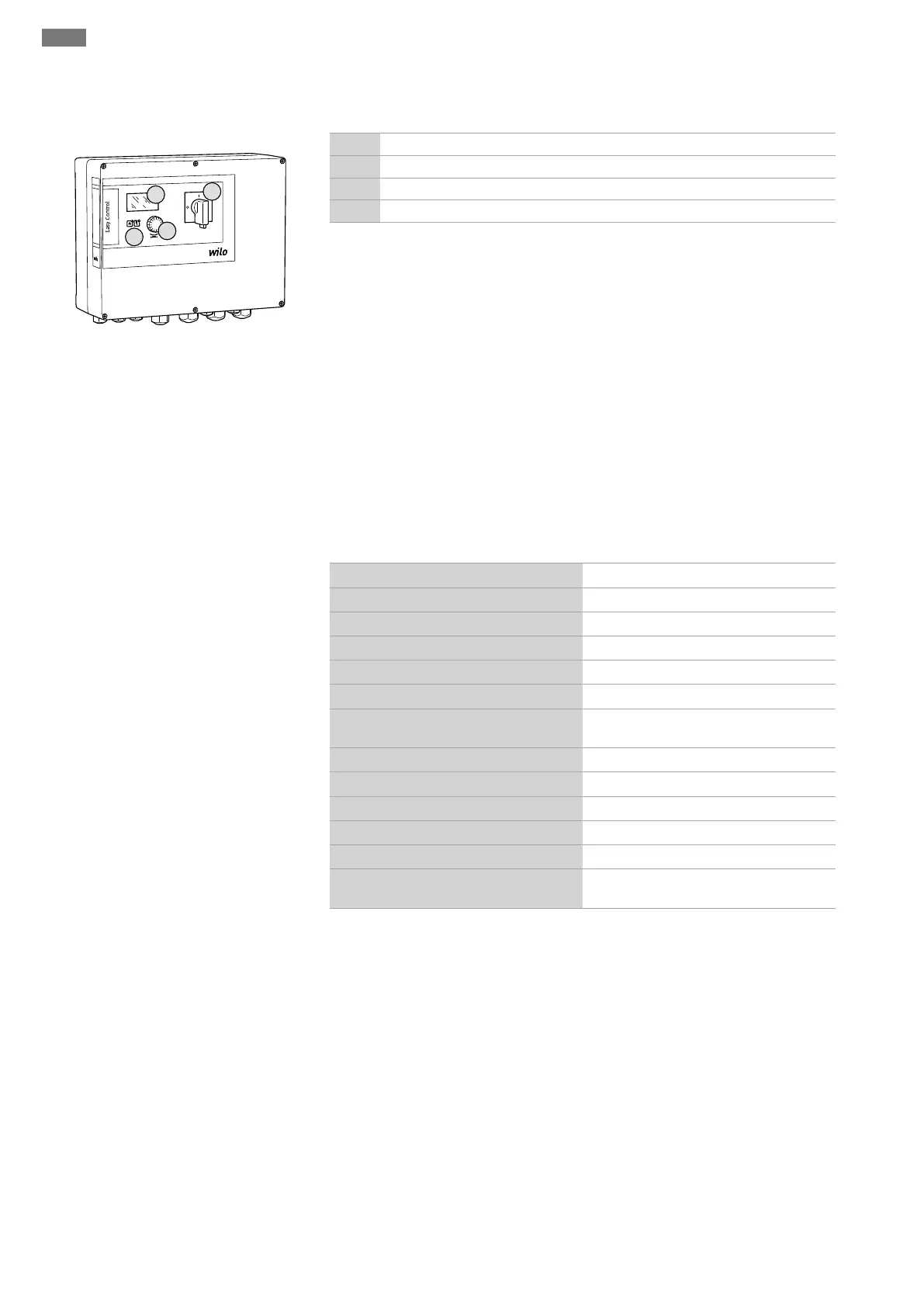

Fig.1: Partea frontală a panoului electric
1 Comutator principal
2 Buton de comandă
3 Afișaje cu LED
4 Ecran LCD
Partea frontală a panoului electric este alcătuită din următoarele componente
principale:
▪Comutator principal pentru pornirea/întreruperea panoului electric
▪Buton de comandă pentru selectarea meniurilor și introducerea parametrilor
▪LED-uri pentru afișarea stării curente de funcționare
▪Ecran LCD pentru afișarea datelor de funcționare curente și a submeniurilor individuale
4.2 Mod de funcționare
În funcție de presiunea reală din instalație, pompele sunt pornite și oprite automat
individual. Reglarea presiunii la Control EC-Booster se face printr-un regulator în două
puncte, iar la Control ECe-Booster printr-un regulator PID. Atunci când se atinge nivelul
de funcționare fără apă, se emite o semnalizare optică și are loc o deconectare forțată a
tuturor pompelor. Defecțiunile sunt stocate în memoria de erori.
Prin intermediul ecranului LCD și al LED-urilor, sunt afișate datele și stările curente de
funcționare. Operarea și introducerea parametrilor de funcționare se realizează prin
intermediul unui buton rotativ.
4.3 Date tehnice
Data fabricației*
vezi plăcuța de identificare
Alimentare electrică
vezi plăcuța de identificare
Frecvența rețelei electrice
50/60 Hz
Consum max. de curent per pompă
vezi denumirea de tip
Putere nominală max. per pompă
vezi plăcuța de identificare
Tip de pornire a pompei
vezi denumirea de tip
Temperatură ambiantă/temperatură de
lucru
0 ... 40°C
Temperatura de depozitare
-30 ... +60 °C
Umiditate relativă max. a aerului
90 %, fără condensare
Gradul de protecție
IP54
Siguranță electrică
Grad de poluare II
Tensiunea de comandă
vezi plăcuța de identificare
Materialul carcasei
Policarbornat, rezistent la razele UV sau
tablă de oțel, acoperită cu pulbere
*Data fabricației este indicată conform ISO8601: JJJJWww
▪JJJJ = anul
▪W = abreviere pentru săptămână
▪ww = indicarea săptămânii calendaristice
4.4 Intrări și ieșiri
Intrări
▪Intrare analogică:
– 1x senzor de presiune pasiv 4-20mA
▪Intrări digitale:
– 1x comutator cu plutitor/presostat pentru determinarea nivelului de funcționare fără
apă/pentru lipsa apei
– 1x Extern OFF: pentru deconectarea de la distanță a tuturor pompelor
▪Monitorizarea pompelor:
– Control EC-Booster: 1x intrare/pompă pentru monitor bobinaj termic cu senzor cu
bimetal
Senzorii NOTĂ!PTC și Pt100 nu pot fi conectați!
– Control ECe-Booster: 1x intrare/pompă pentru semnalizarea de avarie a
convertizorului de frecvență
