Instrucţiuni de montaj şi exploatare Wilo-Control EC/ECe-Booster 753
6.5.14 Conexiune semnalare generală de
defecțiune (SSM)
PERICOL
Risc de leziuni fatale prin electrocutare de la o sursă externă!
Alimentarea electrică are loc prin intermediul unei surse externe. Această tensiune
este aplicată la borne chiar și atunci când comutatorul principal este deconectat!
Există risc de leziuni fatale! Sursa de alimentare electrică trebuie deconectată înainte
de începerea oricăror lucrări! Lucrările electrice trebuie executate de electricieni
calificați conform prevederilor locale.

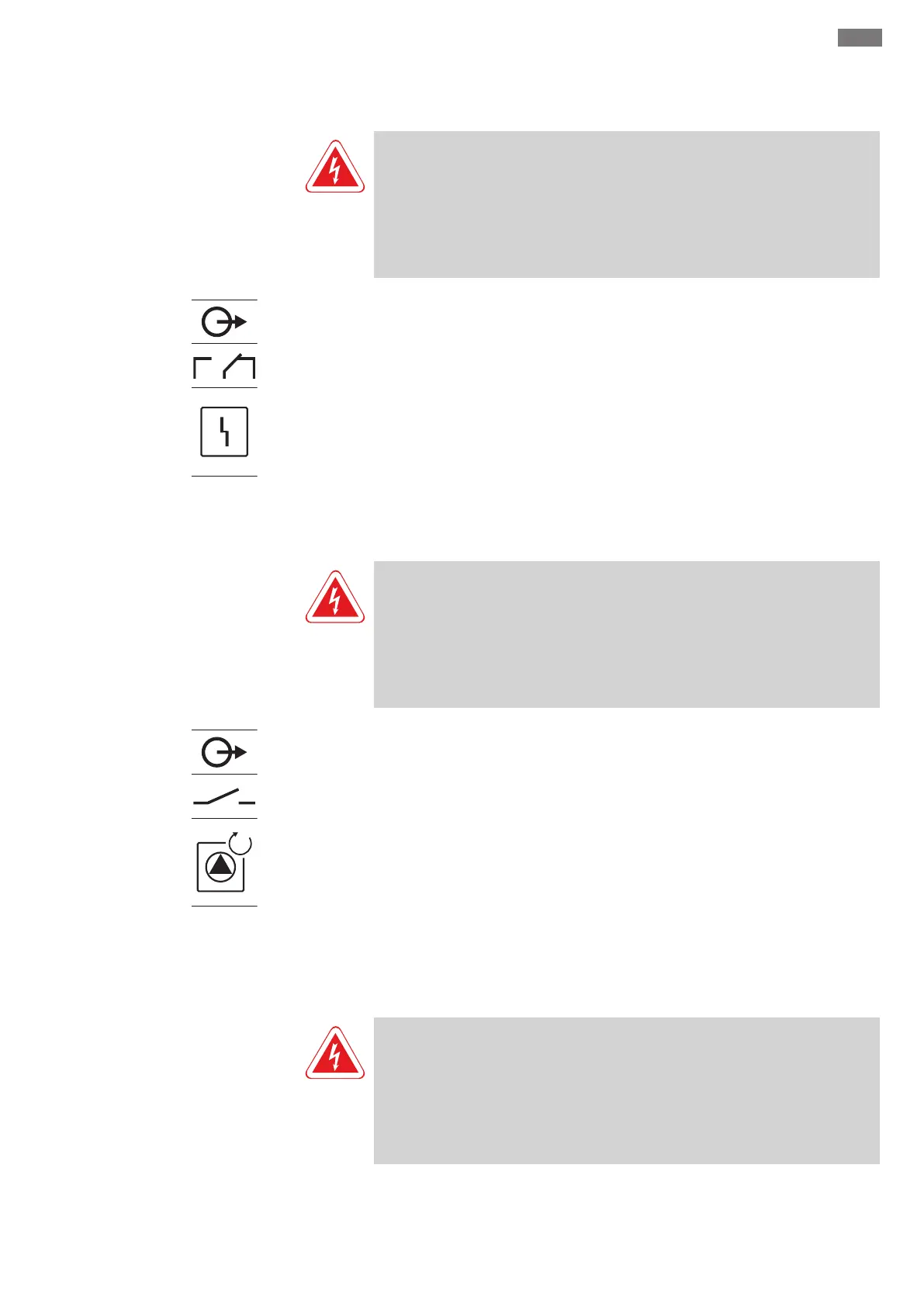

Fig.19: Simbol privire de ansamblu conexiune
O semnalizare de avarie pentru toate pompele (SSM) este emisă prin intermediul unei
ieșiri separate:
▪Tip de contact: contact bipozițional fără potențial
▪Încărcare contact:
– Minim: 12V, 10mA
– Maxim: 250V, 1A
Introduceți cablul de conectare pus la dispoziție și pozat de client prin presetupele
pentru cablu și fixați-l. Conectați conductorii la regletă conform planului de conexiuni.
Pentru numărul bornei, consultați prezentarea generală a conexiunilor de pe capac.
6.5.15 Conexiune semnalizare specifică
de funcționare (EBM)
PERICOL
Risc de leziuni fatale prin electrocutare de la o sursă externă!
Alimentarea electrică are loc prin intermediul unei surse externe. Această tensiune
este aplicată la borne chiar și atunci când comutatorul principal este deconectat!
Există risc de leziuni fatale! Sursa de alimentare electrică trebuie deconectată înainte
de începerea oricăror lucrări! Lucrările electrice trebuie executate de electricieni
calificați conform prevederilor locale.
x
Fig.20: Simbol privire de ansamblu conexiune
O semnalizare de funcționare per pompă (EBM) este emisă prin intermediul unei ieșiri
separate:
▪Tip de contact: contact normal deschis fără potențial
▪Încărcare contact:
– Minim: 12V, 10mA
– Maxim: 250V, 1A
Introduceți cablul de conectare pus la dispoziție și pozat de client prin presetupele
pentru cablu și fixați-l. Conectați conductorii la regletă conform planului de conexiuni.
Pentru numărul bornei, consultați prezentarea generală a conexiunilor de pe capac.
„x“-ul din simbol indică pompa respectivă:
▪1 = pompa 1
▪2 = pompa 2
▪3 = pompa 3
6.5.16 Conexiune semnal de defecțiune
specifică (ESM)
PERICOL
Risc de leziuni fatale prin electrocutare de la o sursă externă!
Alimentarea electrică are loc prin intermediul unei surse externe. Această tensiune
este aplicată la borne chiar și atunci când comutatorul principal este deconectat!
Există risc de leziuni fatale! Sursa de alimentare electrică trebuie deconectată înainte
de începerea oricăror lucrări! Lucrările electrice trebuie executate de electricieni
calificați conform prevederilor locale.
