Punerea în funcțiune ro
Instrucţiuni de montaj şi exploatare Wilo-Control EC/ECe-Booster 765
Realizați următoarele lucrări în timpul configurației inițiale:
▪Controlul direcției de rotație a pompelor
▪Setați exact supravegherea curentului motorului (numai „Control EC-Booster”)
Pentru a putea efectua aceste lucrări, realizați următoarele setări:
▪Deconectați pompele: Puneți pe „off“ meniul 3.02 până la 3.04.
▪Deblocați pompele: Puneți meniul 3.01 pe „on“.

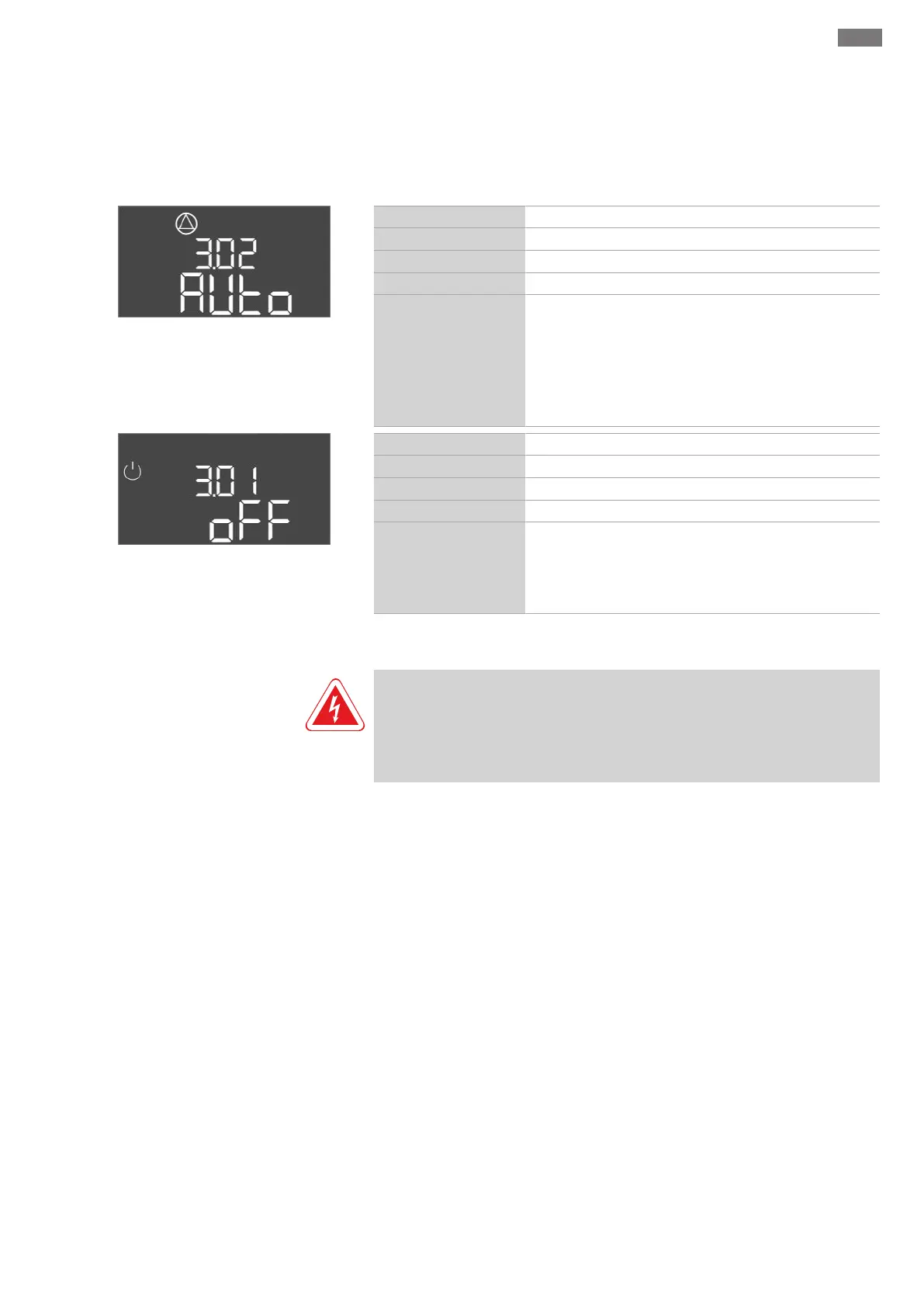

Fig.64: Meniu 3.02
Nr. meniu 3.02 ... 3.04
Descriere Mod de funcționare pompa 1 ... pompa 3
Gama de valori off, Hand, Auto
Reglarea din fabrică Auto
Explicare
off = pompă oprită
Hand = funcționare manuală a pompei, atât timp cât este
apăsat butonul.
Auto = funcționare automată a pompei în funcție de
comanda de nivel
NOTĂ!Pentru configurația inițială, modificați valoarea pe
„off“!
Fig.65: Meniu 3.01
Nr. meniu 3.01
Descriere Deblocarea pompelor
Gama de valori on, off
Reglarea din fabrică off
Explicare
off = pompele sunt blocate și nu pot fi pornite.
NOTĂ!Funcționarea manuală sau pornirea forțată la
preaplin de asemenea nu sunt posibile!
on = pompele sunt pornite/oprite în funcție de modul de
funcționare setat
8.3.1 Reglarea supravegherii curentului
motorului
PERICOL
Risc de leziuni fatale prin electrocutare!
În timpul lucrărilor la panoul electric deschis există risc de leziuni fatale!
Componentele sunt sub tensiune! Dispuneți întotdeauna efectuarea lucrărilor de
către un electrician calificat.
Indicarea valorii actuale a supravegherii curentului motorului
1. Apăsați butonul de comandă timp de 3s.
⇒ Apare meniul 1.00.
2. Rotiți butonul de comandă până când apare meniul 4.00.
3. Apăsați butonul de comandă.
⇒ Apare meniul 4.01.
4. Rotiți butonul de comandă până când apare meniul 4.25 până la 4.27.
⇒ Meniu 4.25: Afișează curentul motorului setat pentru pompa 1.
⇒ Meniu 4.26: Afișează curentul motorului setat pentru pompa 2.
⇒ Meniu 4.27: Afișează curentul motorului setat pentru pompa 3.
▶ Valoarea actuală a supravegherii curentului motorului verificată.
Compararea valorii setate cu indicația de pe plăcuța de identificare. Dacă valoarea
setată este diferită de indicația de pe plăcuța de identificare, ajustați valoarea.
Ajustarea valorii pentru supravegherea curentului motorului
‡ Setările supravegherii curentului motorului verificate.
1. Rotiți butonul de comandă până când apare meniul 4.25 până la 4.27.
⇒ Meniu 4.25: Afișează curentul motorului setat pentru pompa 1.
⇒ Meniu 4.26: Afișează curentul motorului setat pentru pompa 2.
