Установка ru
Инструкция по монтажу и эксплуатации Wilo-Control EC/ECe-Booster 789
УВЕДОМЛЕНИЕ
В зависимости от электрического сопротивления системы и макс. числа
переключений подключенных потребителей за час могут возникать колеба-
ния напряжения и/или падение напряжения.
При использовании экранированных кабелей следует подключить с одной
стороны экран в приборе управления к шине заземления.
Подсоединение всегда должен выполнять электрик.
Соблюдать инструкцию по монтажу и эксплуатации подсоединенных насосов
и датчиков сигналов.
Параметры тока и напряжения для подключения к сети должны соответствовать
данным на фирменной табличке.
Установить предохранители со стороны сети согласно местным нормативам.
При использовании линейного автомата защиты выбрать коммутационную харак-
теристику в соответствии с подсоединенным насосом.
Если устанавливаются устройства защитного отключения при перепаде напряже-
ния (RCD, типA, синусоидальный ток, универсальная защита отключения),
соблюдать действующие в стране использования директивы.
Проложить кабель электропитания согласно местным нормативам.
Не допускать повреждения кабеля электропитания во время прокладки.
Заземлить прибор управления и все потребители электрического тока.
6.5.1 Обзор элементов конструкции:
Wilo-Control EC-Booster
F1 F2 F3
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
GND A(+) B(-)
GND LO
J4
J3
J2
HI
1
2
26
Current Pump1
Current Pump2
4
5
8
9
6
3
2
1
7
10

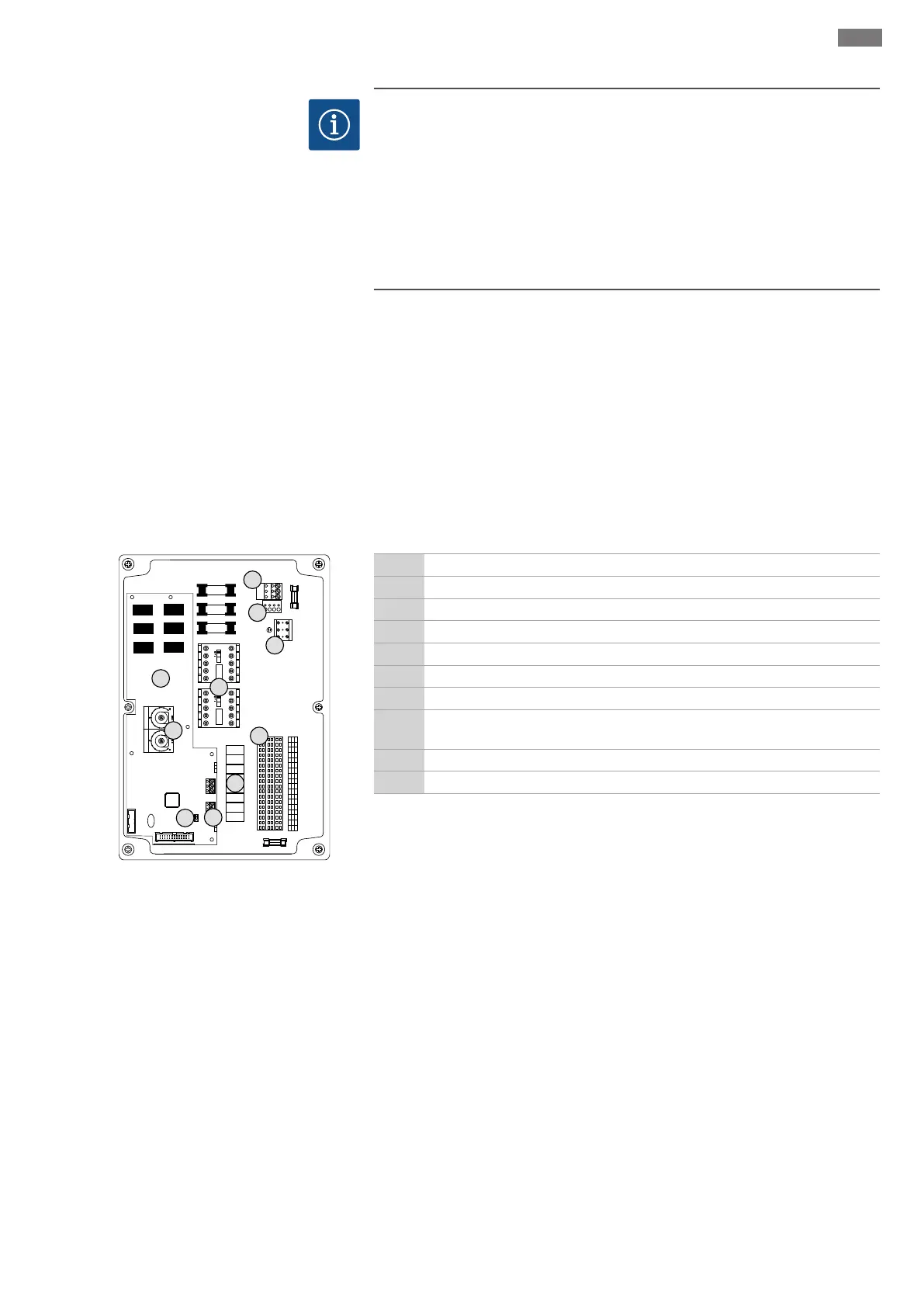

Fig.2: Control EC-B 2...
1 Клеммная планка: подключение к сети
2 Настройка сетевого напряжения
3 Клеммная планка: земля (РЕ)
4 Клеммная планка: система управления/датчик
5 Комбинации контакторов
6 Выходное реле
7 Плата управления
8
Потенциометр для системы контроля подачи питания на электродвига-
тель
9 ModBus RTU: интерфейс RS485
10 ModBus RTU: перемычка для терминирования/поляризации ModBus
