ru Установка
794 WILO SE 2019-07

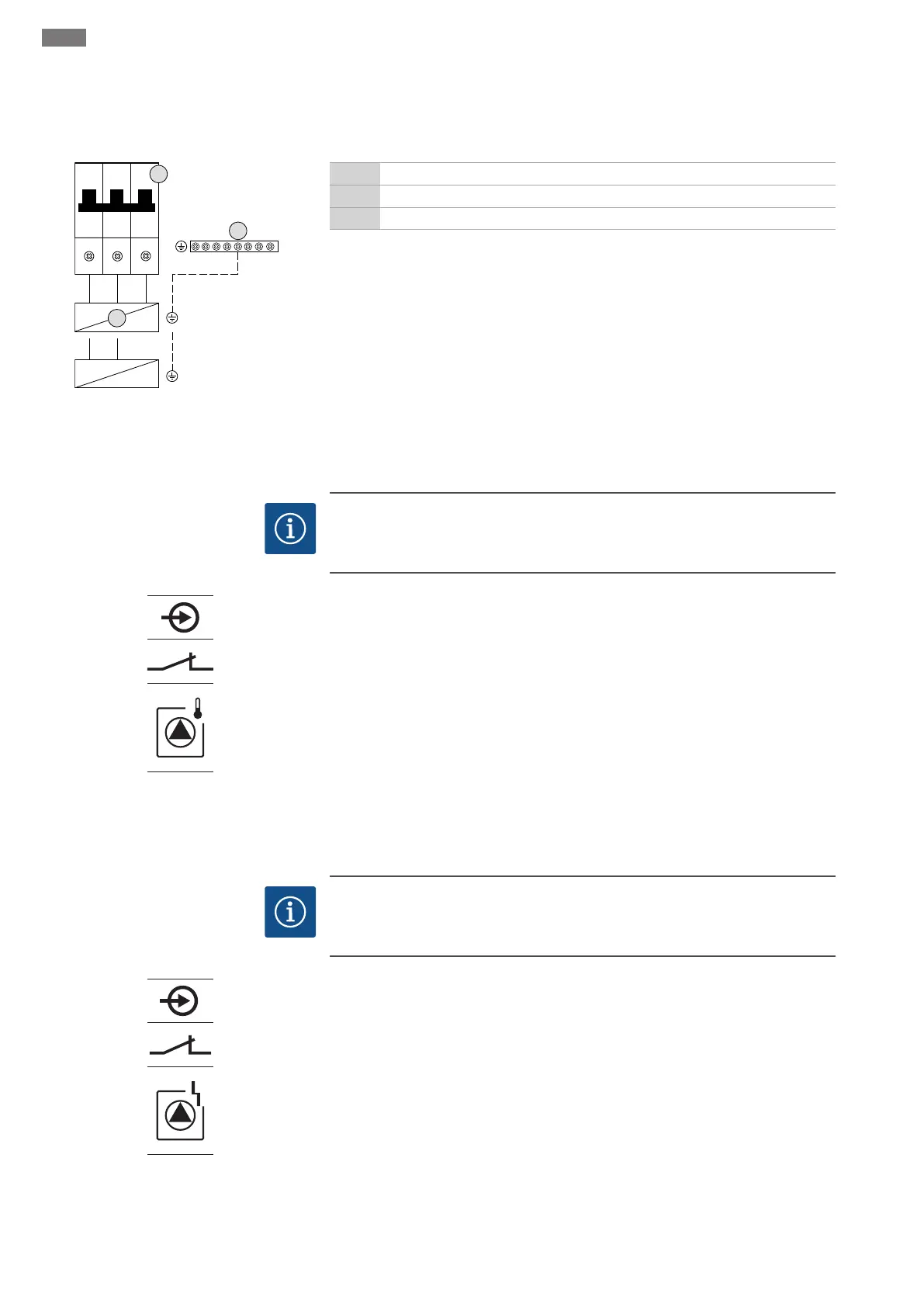

6.5.6 Подключение к сети: насос с
переменной частотой вращения
(насосы с электронным управ-
лением)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Подсоединение насоса
3 Клеммная планка: земля (РЕ)
5 Линейный автомат защиты
FC Частотный преобразователь
Предоставленные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к линейному автомату защиты согласно
схеме электрических подсоединений.
6.5.7 Подсоединение датчика
контроля температуры обмотки
электродвигателя
УВЕДОМЛЕНИЕ!Подсоединение возможно только на приборе управления Wilo-
Control EC-B!
УВЕДОМЛЕНИЕ
Не подавать внешнее напряжение!
Поданное внешнее напряжение разрушает элемент конструкции.
x
Fig.12: Символ обзора подсоединения
К каждому насосу можно подсоединить датчик контроля температуры обмотки
электродвигателя с биметаллическими датчиками. Подключить датчики PTC и
Pt100.
Предоставленные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений. Номера клемм обзора подсоединений при-
ведены в крышке. Значок «х» в символе указывает соответствующий насос.
1 = насос1.
2 = насос2.
3 = насос3.
6.5.8 Подсоединение для выдачи со-
общения об ошибке частотного
преобразователя
УВЕДОМЛЕНИЕ!Подсоединение возможно только на приборе управления Wilo-
Control ECe-B!
УВЕДОМЛЕНИЕ
Не подавать внешнее напряжение!
Поданное внешнее напряжение разрушает элемент конструкции.
x
Fig.13: Символ обзора подсоединения
Для каждого насоса можно выполнить внешнее подсоединение для выдачи со-
общения об ошибке частотного преобразователя. Выход частотного преобразо-
вателя должен функционировать как нормальнозамкнутый контакт.
Предоставленные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений. Номера клемм обзора подсоединений при-
ведены в крышке. Значок «х» в символе указывает соответствующий насос.
1 = насос1.
2 = насос2.
3 = насос3.
