Установка ru
Инструкция по монтажу и эксплуатации Wilo-Control EC/ECe-Booster 797
6.5.14 Подсоединение обобщенной
сигнализации неисправности
(SSM)
ОПАСНО
Опасность для жизни вследствие поражения электрическим током
от внешнего источника!
Используется внешний источник питания. Это напряжение подается на клем-
мы даже при выключенном главном выключателе! Опасность для жизни!
Перед выполнением любых работ нужно отсоединять источник питания! Рабо-
ты с электрооборудованием должен проводить электрик в соответствии с
местными предписаниями.

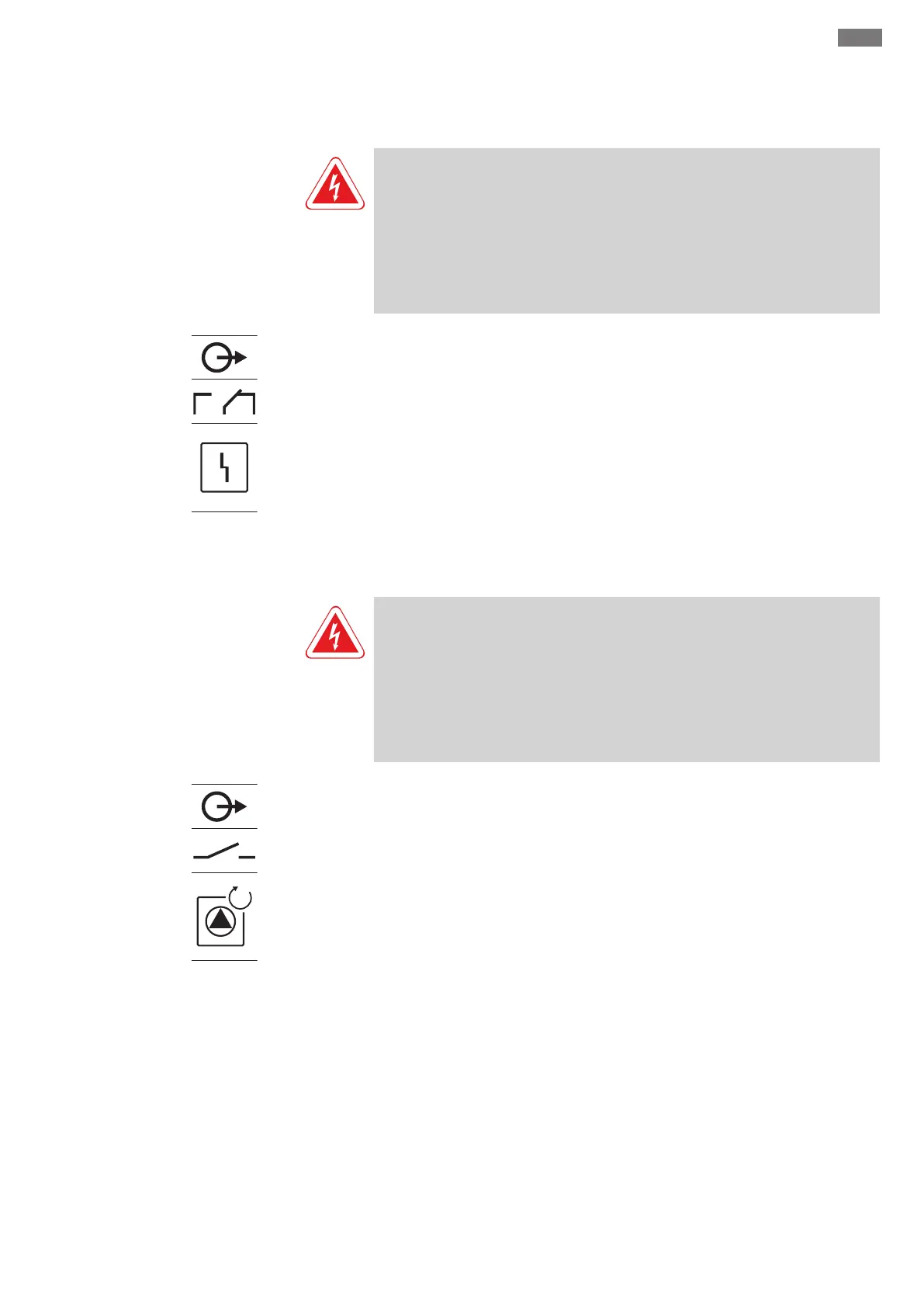

Fig.19: Символ обзора подсоединения
Через отдельный выход выводится сигнализация неисправности для всех насосов
(SSM).
Вид контакта: беспотенциальный переключающий контакт.
Нагрузка на контакты
Минимальная: 12В, 10мА.
Максимальная: 250В, 1A.
Предоставленные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений. Номера клемм обзора подсоединений при-
ведены в крышке.
6.5.15 Подсоединение раздельной
сигнализации о работе (EBM)
ОПАСНО
Опасность для жизни вследствие поражения электрическим током
от внешнего источника!
Используется внешний источник питания. Это напряжение подается на клем-
мы даже при выключенном главном выключателе! Опасность для жизни!
Перед выполнением любых работ нужно отсоединять источник питания! Рабо-
ты с электрооборудованием должен проводить электрик в соответствии с
местными предписаниями.
x
Fig.20: Символ обзора подсоединения
Через отдельный выход выводится сигнализация рабочего состояния для каждо-
го насоса (EBM).
Вид контакта: беспотенциальный нормальноразомкнутый контакт.
Нагрузка на контакты
Минимальная: 12В, 10мА.
Максимальная: 250В, 1A.
Предоставленные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений. Номера клемм обзора подсоединений при-
ведены в крышке. Значок «х» в символе указывает соответствующий насос.
1 = насос1.
2 = насос2.
3 = насос3.
