Wilo Control EC-Booster User Manual

ru Приложение
820 WILO SE 2019-07
Клемма Функция
10/11
Выход: раздельная сигнализация о работе насоса2
13/14/15
Выход: обобщенная сигнализация рабочего состояния
16/17/18
Выход: обобщенная сигнализация неисправности
21/22
Вход: Extern OFF
25/26
Вход: Отсутствие воды/защита от сухого хода
37/38
Вход: контроль температуры обмотки, насос1
39/40
Вход: контроль температуры обмотки, насос2
45/46
Вход: пассивный датчик давления 4–20мА

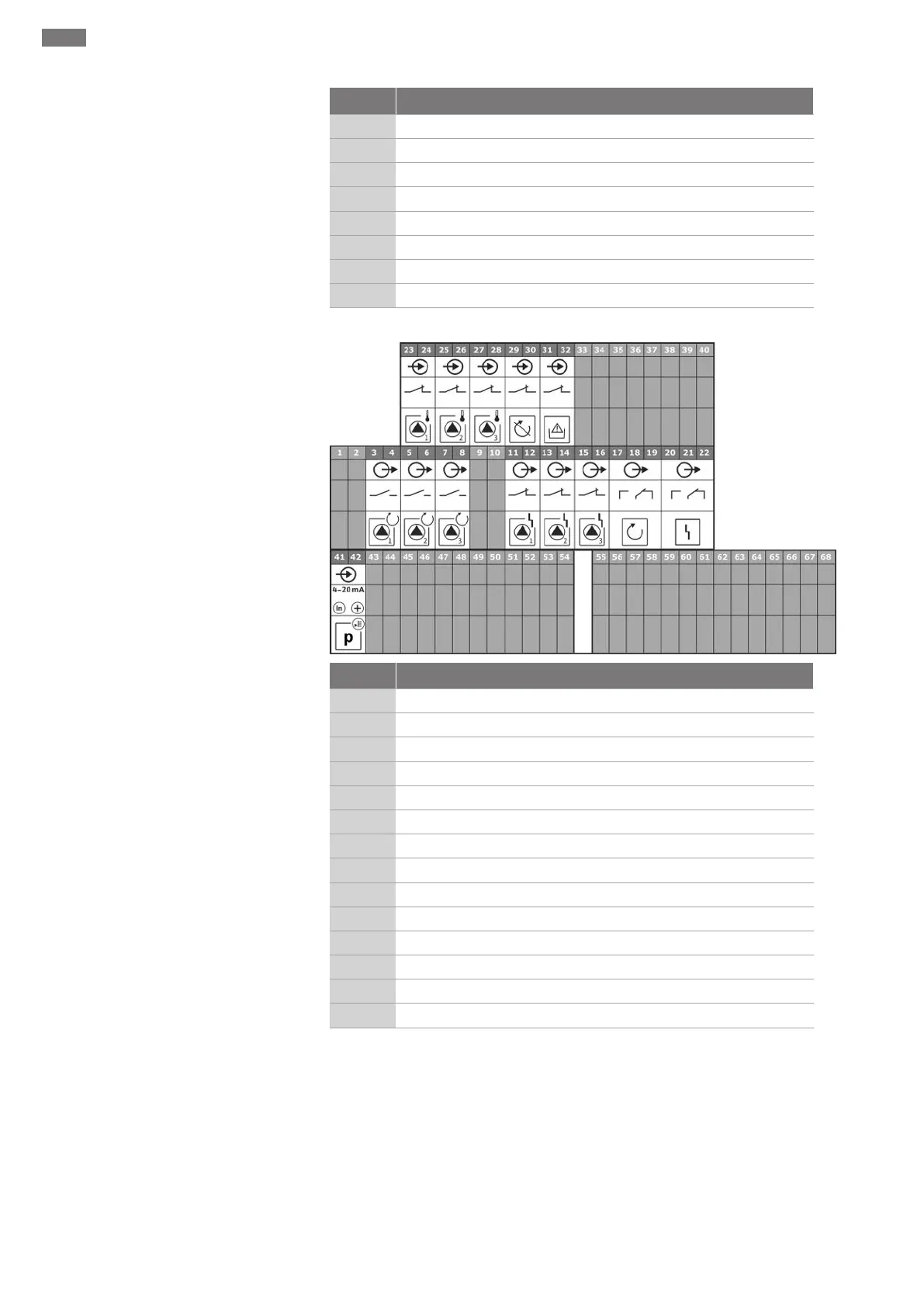

Схемы подключения Wilo-Control EC-B3...
Клемма Функция
3/4
Выход: раздельная сигнализация о работе насоса1
5/6
Выход: раздельная сигнализация о работе насоса2
7/8
Выход: раздельная сигнализация о работе насоса3
11/12
Выход: раздельная сигнализация неисправности насоса1
13/14
Выход: раздельная сигнализация неисправности насоса2
15/16
Выход: раздельная сигнализация неисправности насоса3
17/18/19
Выход: обобщенная сигнализация рабочего состояния
20/21/22
Выход: обобщенная сигнализация неисправности
23/24
Вход: контроль температуры обмотки, насос1
25/26
Вход: контроль температуры обмотки, насос2
27/28
Вход: контроль температуры обмотки, насос3
29/30
Вход: Extern OFF
31/32
Вход: Отсутствие воды/защита от сухого хода
41/42
Вход: пассивный датчик давления 4–20мА
