Uppställning sv
Monterings- och skötselanvisning Wilo-Control EC/ECe-Booster 833
OBS
• Beroende på systemimpedansen och max. kopplingar/timme hos de anslutna
förbrukarna kan spänningsvariationer och/eller spänningsfall förekomma.
• Om skärmade kablar används, placera skärmen på jordskenan på ena sidan i
automatikskåpet!
• Låt alltid en kvalificerad elektriker utföra anslutningen!
• Följ monterings- och skötselanvisningen för de anslutna pumparna och
signalgivarna.
▪Nätanslutningens ström och spänning måste motsvara uppgifterna på typskylten.
▪Utför säkring på nätsidan enligt lokalt gällande riktlinjer.
▪Om ledningsskyddsbrytare används ska kopplingskarakteristiken väljas enligt den
anslutna pumpen.
▪.Om jordfelsbrytaren (RCD, typ A, sinusformad ström, universalkänslighet) installeras
måste lokala föreskrifter följas.
▪Dra anslutningskabeln enligt lokalt gällande riktlinjer.
▪Skada inte anslutningskabeln när den dras.
▪Jorda automatikskåpet och alla elektriska förbrukare.
6.5.1 Översikt över komponenter: Wilo-
Control EC-Booster
F1 F2 F3
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
GND A(+) B(-)
GND LO
J4
J3
J2
HI
1
2
26
Current Pump1
Current Pump2
4
5
8
9
6
3
2
1
7
10

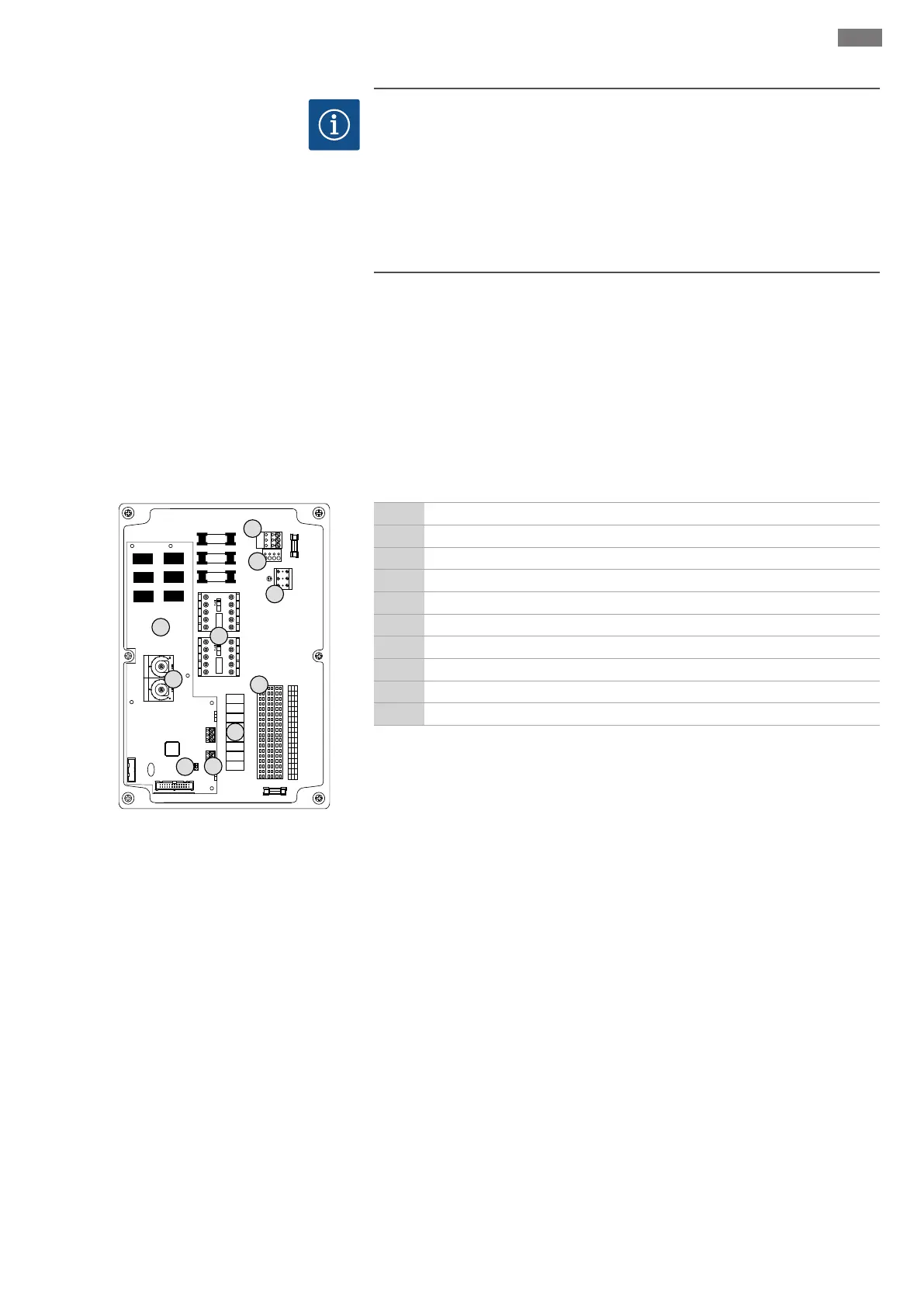

Fig.2: Control EC-B 2...
1 Uttagslist: Nätanslutning
2 Inställning av nätspänning
3 Uttagslist: Jord (PE)
4 Uttagslist: Styrning/sensor
5 Kontaktorkombinationer
6 Utgångsrelä
7 Reglerkretskort
8 Potentiometer för motorströmsövervakning
9 ModBus RTU: RS485-gränssnitt
10 ModBus RTU: Bygel för avslutning/polarisering
