Wilo Control EC-Booster User Manual

sv Driftsättning
846 WILO SE 2019-07
OBS
Inbyggd rotationsfältsövervakning
Automatikskåpet har en rotationsfältövervakning. Övervakningsfunktionerna
fungerar bara korrekt i en trefasanslutning med ett högervridet rotationsfält. Om ett
vänsterroterande fält finns vid nätanslutningen, tänds en felkod ”E006” i displayen
vid tillkoppling.
OBS
Felmeddelande vid drift i växelströmsanslutning
Automatikskåpet ”Control EC-Booster” har rotationsfälts- och
motorströmsövervakning. Båda övervakningsfunktionerna fungerar bara felfritt med
trefasström och är fabriksinställda. Om automatikskåpet används med växelström
visas följande felmeddelanden i displayen:
• Rotationsfältsövervakning: Felkod ”E006”
⇒ Frånslagning av rotationsfältsövervakning: Ställ in värdet ”off” i meny 5.68!
• Motorströmsövervakning: Felkod ”E080.x”
⇒ Frånslagning av motorströmsövervakning: Ställ in värdet ”off” i meny 5.69!
▶ Övervakningsfunktionen avaktiverad. Automatikskåpet arbetar nu utan fel i
växelström.
OBS
Observera felkoden i displayen
Om den röda LED-lampan för felmeddelande lyser eller blinkar, se felkoden i
displayen! Om felet har bekräftats sparas det senaste felet i meny 6.02.
1
2
3
4
5

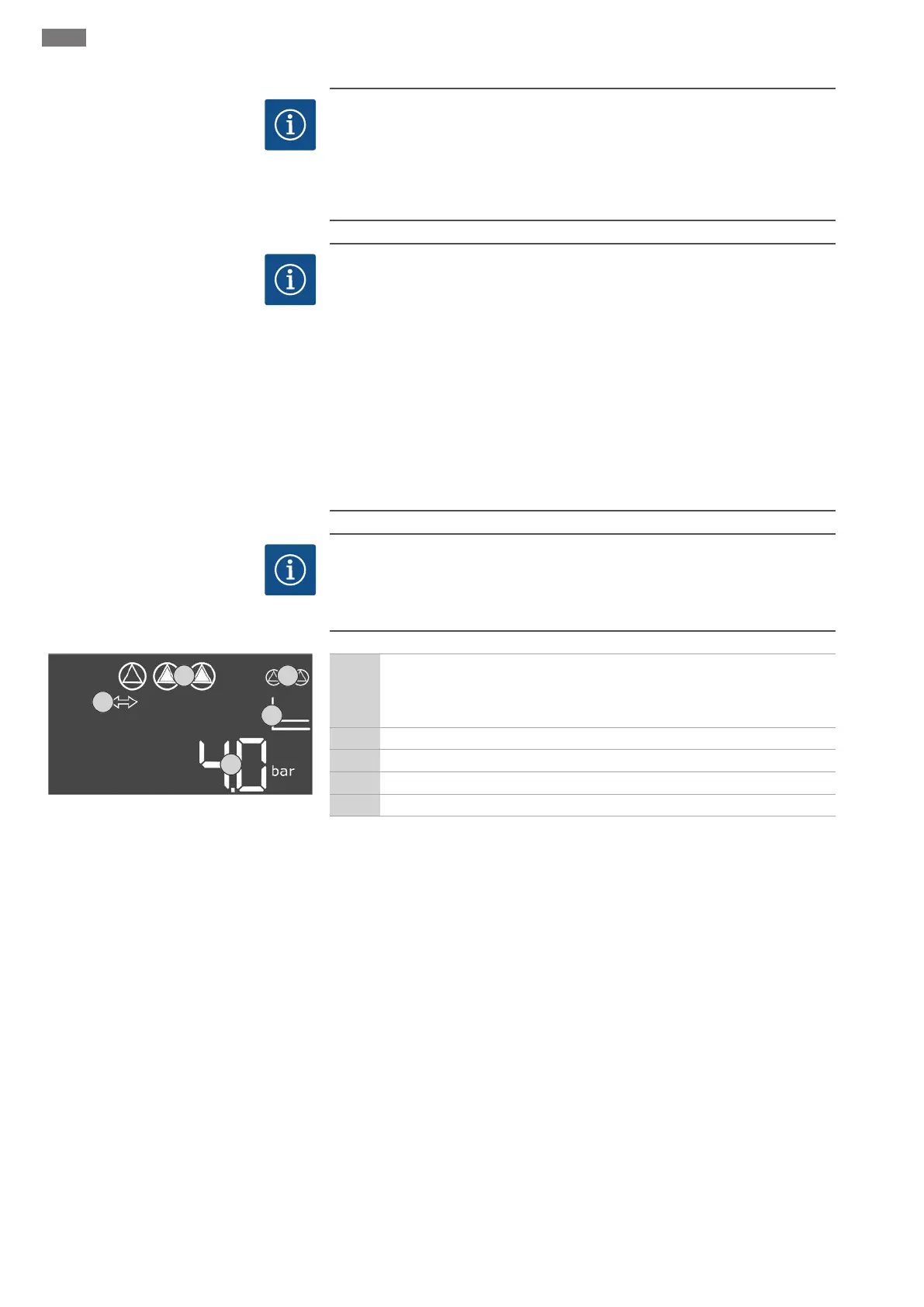

Fig.26: Startskärmbild
1
Aktuell pumpstatus:
- Antal anmälda pumpar
- Pump aktiverad/avaktiverad
- Pumpar Av/På
2 Fältbuss aktiv
3 Tryckärvärde
4 Reglersätt (t.ex. p-c)
5 Funktion reservpump aktiverad
‡ Automatikskåpet är stängt.
‡ Installationen har utförts enligt föreskrifterna.
‡ Alla signalgivare och förbrukare är anslutna och monterade i driftutrymmet.
‡ Om ett WMS (torrkörningsskydd) är tillgängligt, ställ in växlingsläget korrekt.
‡ Motorskyddet är förinställt enligt uppgifter på pumpen (endast ”Control EC-
Booster”).
1. Vrid huvudbrytaren till läge ”ON”.
2. Automatikskåpet startar.
- Alla LED-lampor lyser i 2s.
- Displayen tänds och startbilden visas.
- Standby-symbolen visas på displayen.
▶ Automatikskåpet är driftklart, starta den inledande konfigurationen eller den
automatiska driften.
8.3 Starta den inledande
konfigurationen
Observera följande punkter under konfigurationen:
▪Om ingen inmatning eller manövrering sker inom 6minuter:
– Displaybelysningen stängs av.
– Displayen visar huvudbildskärmen igen.
– Parametrarna spärras.
▪Vissa inställningar kan bara ändras när ingen pump är i drift.
