sv Bilaga
864 WILO SE 2019-07

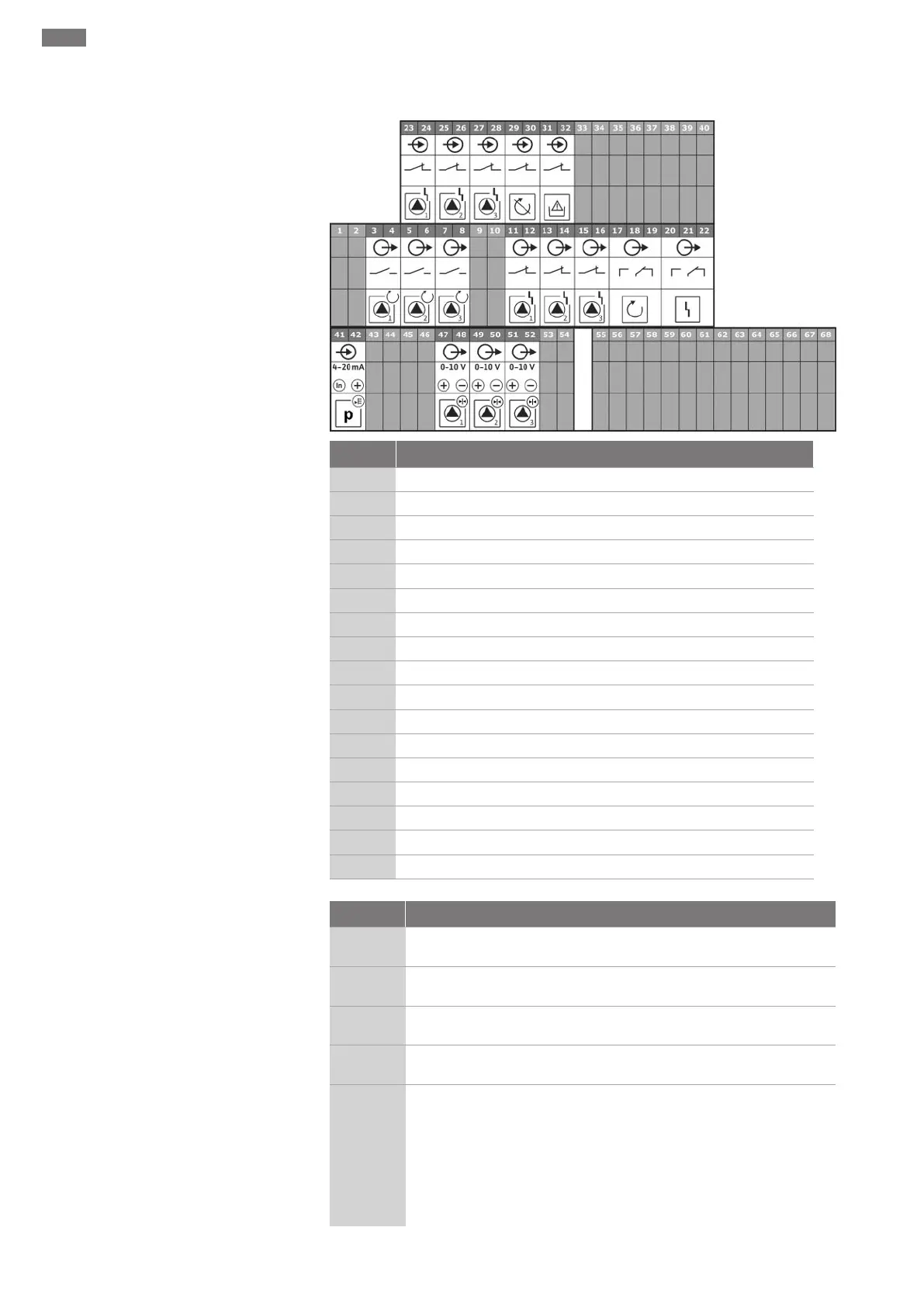

Kopplingsschema Wilo-Control ECe-B3...
Plint Funktion
3/4
Utgång: Individuell driftsignal pump 1
5/6
Utgång: Individuell driftsignal pump 2
7/8
Utgång: Individuell driftsignal pump 3
11/12
Utgång: Enkelstörmeddelande pump 1
13/14
Utgång: Enkelstörmeddelande pump 2
15/16
Utgång: Enkelstörmeddelande pump 3
17/18/19
Utgång: Summadriftmeddelande
20/21/22
Utgång: Summalarm
23/24
Ingång: Felmeddelande frekvensomvandlare pump 1
25/26
Ingång: Felmeddelande frekvensomvandlare pump 2
27/28
Ingång: Felmeddelande frekvensomvandlare pump 3
29/30
Ingång: Extern OFF
31/32
Ingång: Vattenbrist/torrkörningsskydd
41/42
Ingång: passiv trycksensor 4–20mA
47/48
Utgång: Tryckbörvärde pump 1
49/50
Utgång: Tryckbörvärde pump 2
51/52
Utgång: Tryckbörvärde pump 3
13.4 ModBus: Datatyper
Datatyp Beskrivning
INT16
Heltal i intervallet -32768 till 32767.
Talområdet som i praktiken används för en datapunkt kan variera.
UINT16
Osignerat heltal i området från 0 till 65535.
Talområdet som i praktiken används för en datapunkt kan variera.
ENUM
Är en uppräkning. Värdet kan endast ställas in på ett av de värden som är
listade under parametern.
BOOL
Ett booleskt värde är en parameter som kan ha exakt två värden (0 –
falskt/false och 1 – sant/true). Värden större än noll räknas som true.
BITMAP*
Är en sammanfogning av 16 booleska värden (bitar). Värdena indexeras
från 0 till 15. Talet som ska läsas från eller skrivas till registret kan räknas
ut genom att summera alla bitar med värdet 1 gånger 2 upphöjt till
bitens index.
▪Bit 0: 2
0
= 1
▪Bit 1: 2
1
= 2
▪Bit 2: 2
2
= 4
▪Bit 3: 2
3
= 8
