sr Opis proizvoda
872 WILO SE 2019-07
4 Opis proizvoda
4.1 Montaža
1
2
3
4

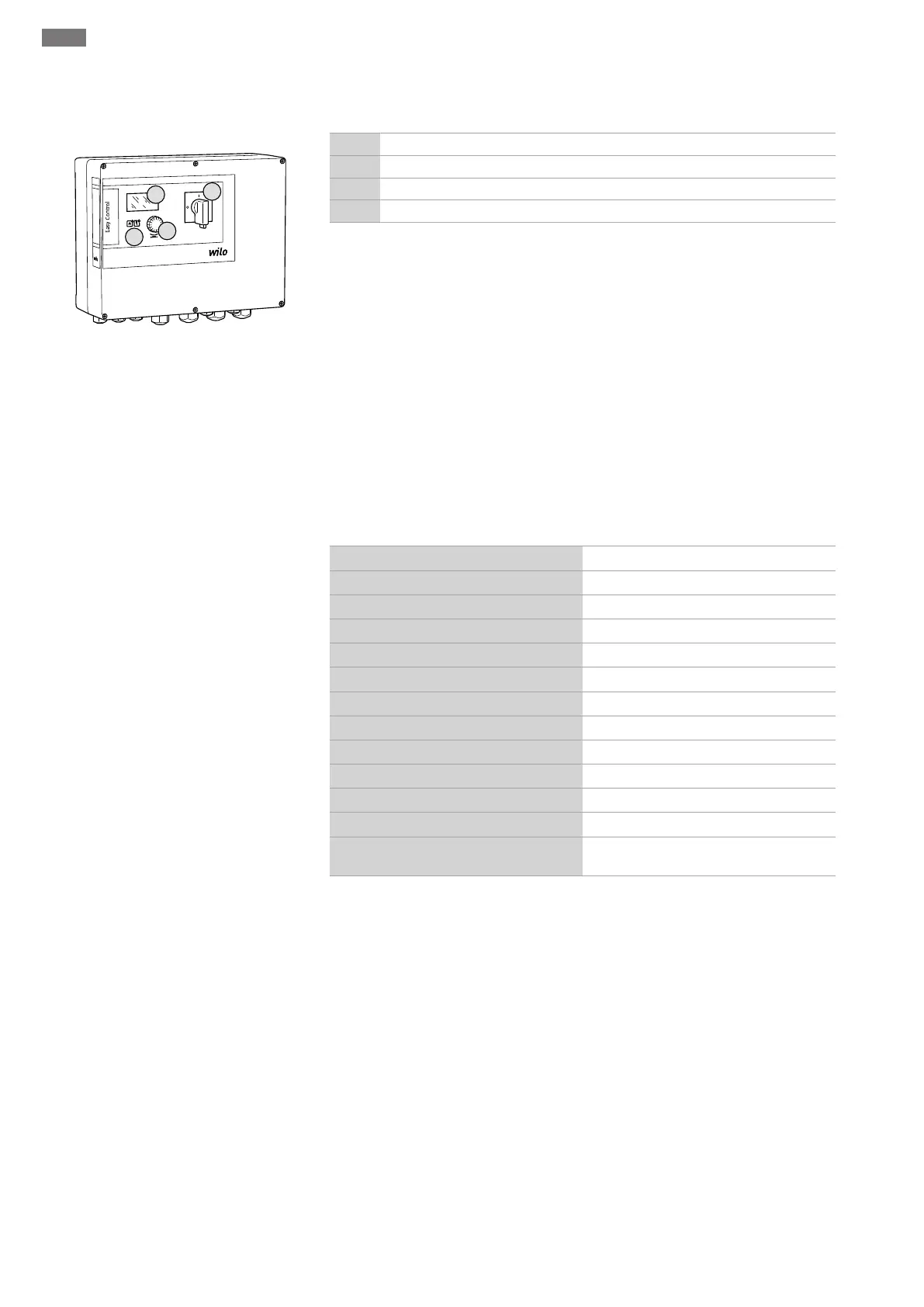

Fig.1: Prednja strana upravljačkih uređaja
1 Glavni prekidač
2 Dugme za rukovanje
3 LED-displeji
4 LC-displej
Prednja strana upravljačkog uređaja se sastoji od sledećih glavnih komponenti:
▪Glavni prekidač: za uključivanje/isključivanje upravljačkog uređaja
▪Dugme za rukovanje, za izbor menija i unos parametara
▪LED lampice za prikaz aktuelnog radnog stanja
▪LC displej za prikaz trenutnih radnih podataka i pojedinačnih stavki menija
4.2 Način funkcionisanja
U zavisnosti od stvarnog pritiska u sistemu, pumpe se pojedinačno automatski uključuju
i isključuju. Regulacija pritiska se kod Control EC-Booster vrši preko regulatora u dve
tačke, a kod Control ECe-Booster preko PID regulatora. Kada se dostigne nivo rada na
suvo, sledi vizuelni signal i prisilno isključivanje svih pumpi. Smetnje se čuvaju u
memoriji grešaka.
Trenutni radni podaci i stanja se prikazuju na LC displeju i preko LED lampica. Rukovanje
i unos radnih parametara vrši se preko rotirajućeg tastera.
4.3 Tehnički podaci
Datum proizvodnje*
vidi natpisnu pločicu
Mrežni priključak
vidi natpisnu pločicu
Frekvencija mreže
50/60 Hz
Maks. potrošnja struje po pumpi
vidi natpisnu pločicu
Maks. nominalna snaga po pumpi
vidi natpisnu pločicu
Način uključivanja pumpe
vidi natpisnu pločicu
Temperatura okoline/radna temperatura
0 ... 40 °C
Temperatura skladištenja
-30 ... +60 °C
Maks. relativna vlažnost vazduha
90%, bez kondenzacije
Klasa zaštite
IP54
Električna sigurnost
Stepen zagađenja II
Upravljački napon
vidi natpisnu pločicu
Materijal kućišta
Polikarbonat, otporan na UV zrake ili
čelični lim, sa praškastim zaštitnim slojem
*Datum proizvodnje se navodi u skladu sa ISO8601: JJJJWww
▪JJJJ = godina
▪W = skraćenica za nedelju dana
▪ww = podatak za kalendarsku nedelju
4.4 Ulazi i izlazi
Ulazi
▪Analogni ulaz:
– 1x pasivni senzor pritiska 4-20mA
▪Digitalni ulazi:
– 1x plivajući prekidač/presostat za registraciju nivoa rada na suvo/nedostatka vode
– 1x Extern OFF: za daljinsko isključivanje svih pumpi
▪Nadzor pumpi:
– Control EC-Booster: 1x ulaz/pumpa za termički nadzor namotaja pomoću bimetalnog
senzora
NAPOMENA!PTC i Pt100 senzori se ne mogu priključiti!
– Control ECe-Booster: 1x ulaz/pumpa za singal smetnje frekventnog regulatora
Izlazi
▪Beznaponski kontakti:
– 1x preklopni kontakt za zbirni signal smetnje
