Montaža sr
Uputstvo za ugradnju i upotrebu Wilo-Control EC/ECe-Booster 875
3. Otvore za pričvršćivanje izbušiti prema podacima materijala za pričvršćivanje i
očistiti.
4. Donji deo pričvrstiti na zid materijalom za pričvršćivanje.
Donji deo proveriti na deformacije! Da bi se poklopac kućišta precizno zatvorio,
deformisano kućište ponovo poravnati (npr. podmetnuti limove za
kompenzaciju).NAPOMENA! Kada poklopac nije pravilno zatvoren, to utiče na
klasu zaštite!
5. Zatvoriti poklopac/vrata komandnog ormara i učvrstiti zavrtnjima.
▶ Upravljački uređaj je instaliran. Sada priključiti električnu mrežu, pumpe i davač
signala.
6.5 Električno povezivanje
OPASNOST
Opasnost po život usled električne struje!
Nepravilno postupanje pri električnim radovima dovodi do smrti usled električnog
udara! Električne radove moraju da izvode električari u skladu sa lokalnim propisima.
NAPOMENA
• U zavisnosti od impedanse sistema i maks. broja uključivanja u jednom satu
priključenog potrošača može doći do oscilacija i/ili smanjenja napona.
• U slučaju da se koriste oklopljeni kablovi, oklop se sa jedne strane mora postaviti na
šinu za uzemljenje u upravljačkom uređaju!
• Izvođenje priključka uvek prepustiti električaru!
• Voditi računa o uputstvu za ugradnju i upotrebu priključenih pumpi i davača
signala.
▪Struja i napon mrežnog priključka moraju da odgovaraju podacima na natpisnoj pločici.
▪Mrežni osigurač izvesti prema lokalnim smernicama.
▪Kada se koristi strujni prekidač, uklopnu karakteristiku odabrati u skladu sa priključenom
pumpom.
▪Kada se instalira prekostrujna zaštitna sklopka (RCD, tip A, sinusna struja, osetljiva na
sve vrste struje), pridržavati se lokalnih smernica.
▪Priključni kabl položiti prema lokalnim smernicama.
▪Paziti da se tokom polaganja priključni kabl ne ošteti.
▪Uzemljiti upravljački uređaj i sve električne potrošače.

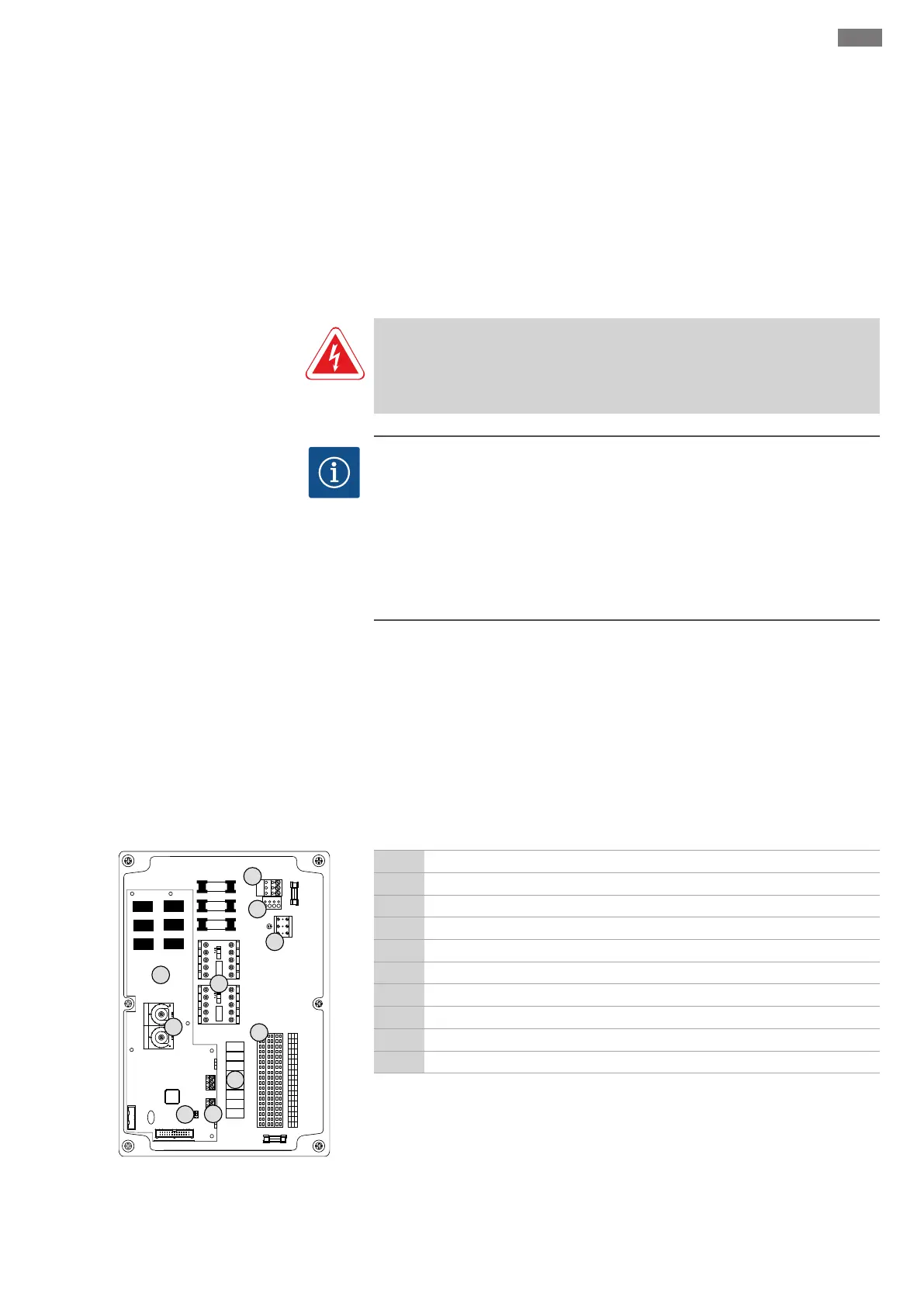

6.5.1 Pregled komponenata: Wilo-
Control EC-Booster
F1 F2 F3
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
GND A(+) B(-)
GND LO
J4
J3
J2
HI
1
2
26
Current Pump1
Current Pump2
4
5
8
9
6
3
2
1
7
10
Fig.2: Control EC-B 2...
1 Priključne stezaljke: Mrežni priključak
2 Podešavanje mrežnog napona
3 Priključne stezaljke: Uzemljenje (PE)
4 Priključne stezaljke: Upravljačka jedinica/senzor
5 Kombinacije kontaktora
6 Izlazni relej
7 Upravljačka kartica
8 Potenciometar za nadzor struje motora
9 ModBus RTU: RS485 interfejs
10 ModBus RTU: Kratkospojnik za terminaciju/polarizaciju
