sk Popis výrobku
914 WILO SE 2019-07
4 Popis výrobku
4.1 Konštrukcia
1
2
3
4

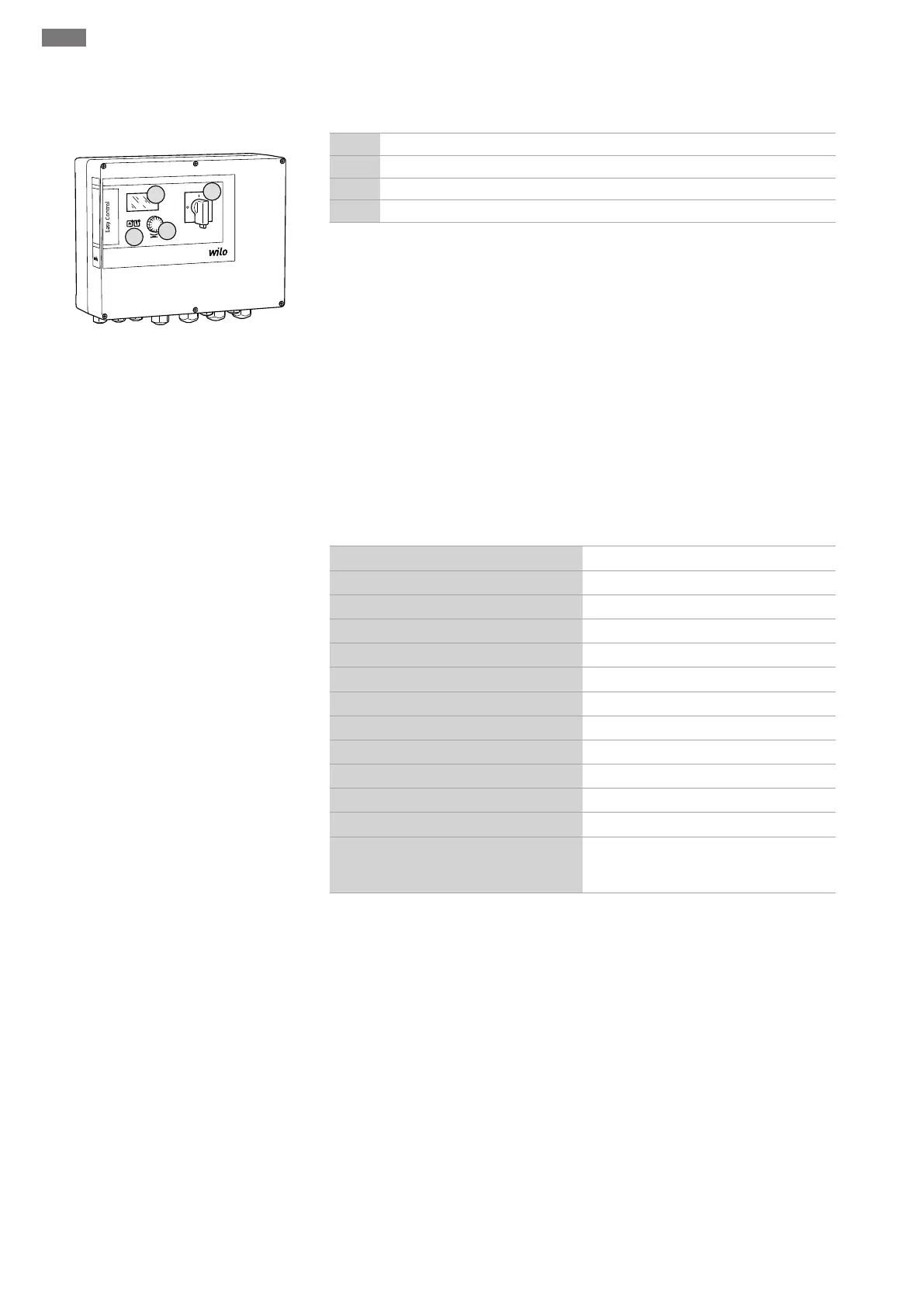

Fig.1: Predná časť spínacích prístrojov
1 Hlavný spínač
2 Ovládacie tlačidlo
3 LED indikátory
4 LCD displej
Predná časť spínacích prístrojov pozostáva z nasledujúcich hlavných komponentov:
▪Hlavný spínač pre zapínanie/vypínanie spínacieho prístroja
▪Ovládacie tlačidlo pre výber menu a zadávanie parametrov
▪LED diódy pre indikáciu aktuálneho prevádzkového stavu
▪LCD displej pre indikáciu aktuálnych prevádzkových údajov a jednotlivých bodov menu
4.2 Funkčný princíp
Čerpadlá sa jednotlivo automaticky zapínajú a vypínajú v závislosti od aktuálneho tlaku
v zariadení. Tlak na Control EC-Booster reguluje dvojpolohový regulátor, na Control
ECe-Booster regulátor PID. Keď sa dosiahne hladina chodu nasucho, prebehne optické
hlásenie a nútené vypnutie všetkých čerpadiel. Poruchy sa uložia do pamäte porúch.
Indikácia aktuálnych prevádzkových údajov a stavov sa zobrazuje na LCD displeji a pro-
stredníctvom LED diód. Ovládanie a zadávanie prevádzkových parametrov sa vykonáva
pomocou otočného spínača.
4.3 Technické údaje
Dátum výroby*
Pozri typový štítok
Pripojenie na sieť
Pozri typový štítok
Sieťová frekvencia
50/60 Hz
Max. príkon prúdu pre každé čerpadlo
Pozri typové označenie
Max. menovitý výkon pre každé čerpadlo
Pozri typový štítok
Druh zapínania čerpadla
Pozri typové označenie
Teplota okolia/prevádzková teplota
0 ... 40°C
Teplota skladovania
-30 ... +60 °C
Max. relatívna vlhkosť vzduchu
90%, bez kondenzácie
Druh ochrany
IP54
Elektrická bezpečnosť
Stupeň znečistenia II
Riadiace napätie
Pozri typový štítok
Materiál telesa
Polykarbonát, s odolnosťou voči UV žiare-
niu alebo oceľový plech, prášková ochran-
ná vrstva
Dátum výroby sa stanoví podľa ISO8601: JJJJWww
▪JJJJ = rok
▪W = skratka pre týždeň
▪ww = zadanie kalendárneho týždňa
4.4 Vstupy a výstupy
Vstupy
▪Analógový vstup:
– 1x pasívny tlakový snímač 4-20mA
▪Digitálne vstupy:
– 1x plavákový spínač/tlakový spínač na meranie chodu nasucho/nedostatku vodu
– 1x Extern OFF: na vzdialené vypnutie všetkých čerpadiel
▪Monitorovanie čerpadla:
– Control EC-Booster: 1x vstup/čerpadlo pre tepelné monitorovanie vinutia pomocou
dvojkovového snímača
OZNÁMENIE!Snímače PTC a Pt100 sa nemôžu pripojiť!
– Control ECe-Booster: 1x vstup/čerpadlo pre poruchové hlásenie frekvenčného meni-
ča
