sk Uvedenie do prevádzky
930 WILO SE 2019-07
OZNÁMENIE
Integrované monitorovanie točivého poľa
Spínací prístroj má monitorovanie točivého poľa. Funkcie monitorovania pracujú
bezchybne len na jednej prípojke striedavého prúdu s pravotočivým poľom. Ak je na
pripojení na sieť ľavotočivé pole, pri zapnutí sa na displeji zobrazí kód chyby „E006“.
OZNÁMENIE
Chybové hlásenie v prevádzke so striedavým prúdom
Spínací prístroj „Control EC-Booster“ má monitorovanie točivého poľa a prúdu
motora. Obe monitorovacie funkcie fungujú bezchybne len s prípojkou na trojfázový
striedavý prúd a sú zapnuté z výroby. Ak sa spínací prístroj používa s prípojkou na
striedavý prúd, na displeji sa zobrazia nasledujúce chybové hlásenia:
• Monitorovanie točivého poľa: Kód poruchy „E006“
⇒ Vypnutie monitorovania točivého poľa: Menu 5.68, nastavte hodnotu „off“!
• Monitorovanie prúdu motora: Kód poruchy „E080.x“
⇒ Vypnutie monitorovania prúdu motora: Menu 5.69, nastavte hodnotu „off“!
▶ Monitorovacia funkcia je deaktivovaná. Spínací prístroj teraz pracuje bezchybne s
prípojkou na striedavý prúd.
OZNÁMENIE
Všimnite si kód poruchy na displeji
Ak svieti alebo bliká červená LED poruchy, všimnite si kód poruchy na displeji! Po po-
tvrdení chyby sa posledná chyba uloží v menu 6.02.
1
2
3
4
5

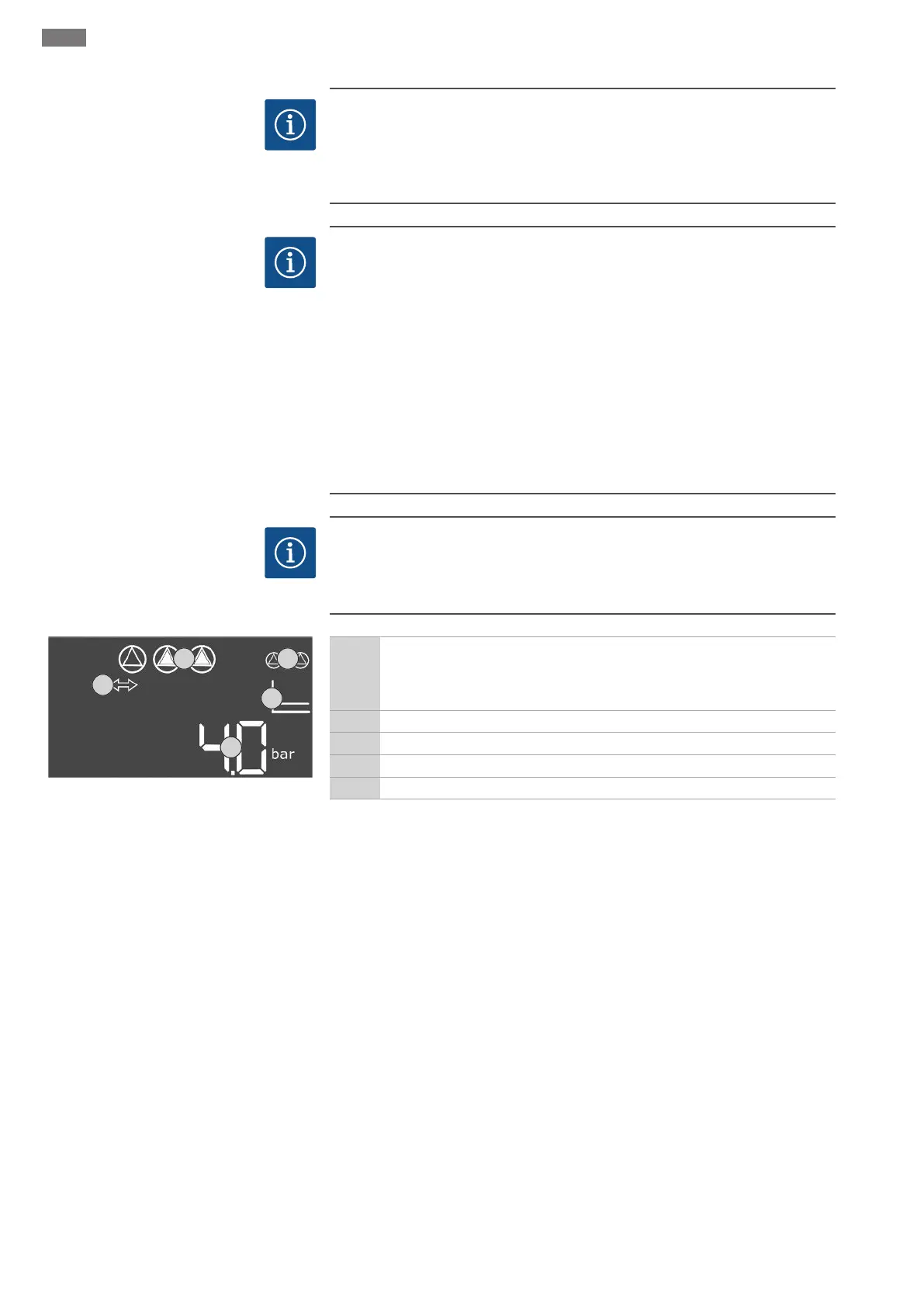

Fig.26: Úvodná obrazovka
1
Aktuálny stav čerpadla:
- počet prihlásených čerpadiel
- čerpadlo aktivované/deaktivované
- čerpadlá zap./vyp.
2 Prevádzková zbernica aktívna
3 Skutočná hodnota tlaku
4 Druh regulácie (napr. p-c)
5 Aktivovaná funkcia záložného čerpadla
‡ Spínací prístroj je zatvorený.
‡ Inštalácia bola riadne vykonaná.
‡ Všetky signálne snímače a spotrebiče sú pripojené a nainštalované v prevádzkovom
priestore.
‡ Ak je k dispozícii poistka proti nedostatku vody (ochrana proti chodu nasucho),
správne nastavený spínací bod.
‡ Ochrana motora prednastavená podľa špecifikácií čerpadla (len „Control EC-Boos-
ter“).
1. Hlavný spínač otočte do polohy „ON“.
2. Spínací prístroj sa zapne.
- Všetky LED sa rozsvietia na 2s.
- Displej sa rozsvieti a objaví sa úvodná obrazovka.
- Na displeji sa objaví symbol pohotovostného režimu.
▶ Spínací prístroj je pripravený na prevádzku, spustí sa počiatočná konfigurácia alebo
automatická prevádzka.
8.3 Spustenie počiatočnej konfigurá-
cie
Počas konfigurácie rešpektujte nasledujúce body:
▪Ak sa počas 6 minút nevykoná žiadne zadanie alebo ovládanie:
– Osvetlenie displeja sa vypne.
– Na displeji sa znovu zobrazí hlavná obrazovka.
– Zadávanie parametrov sa zablokuje.
