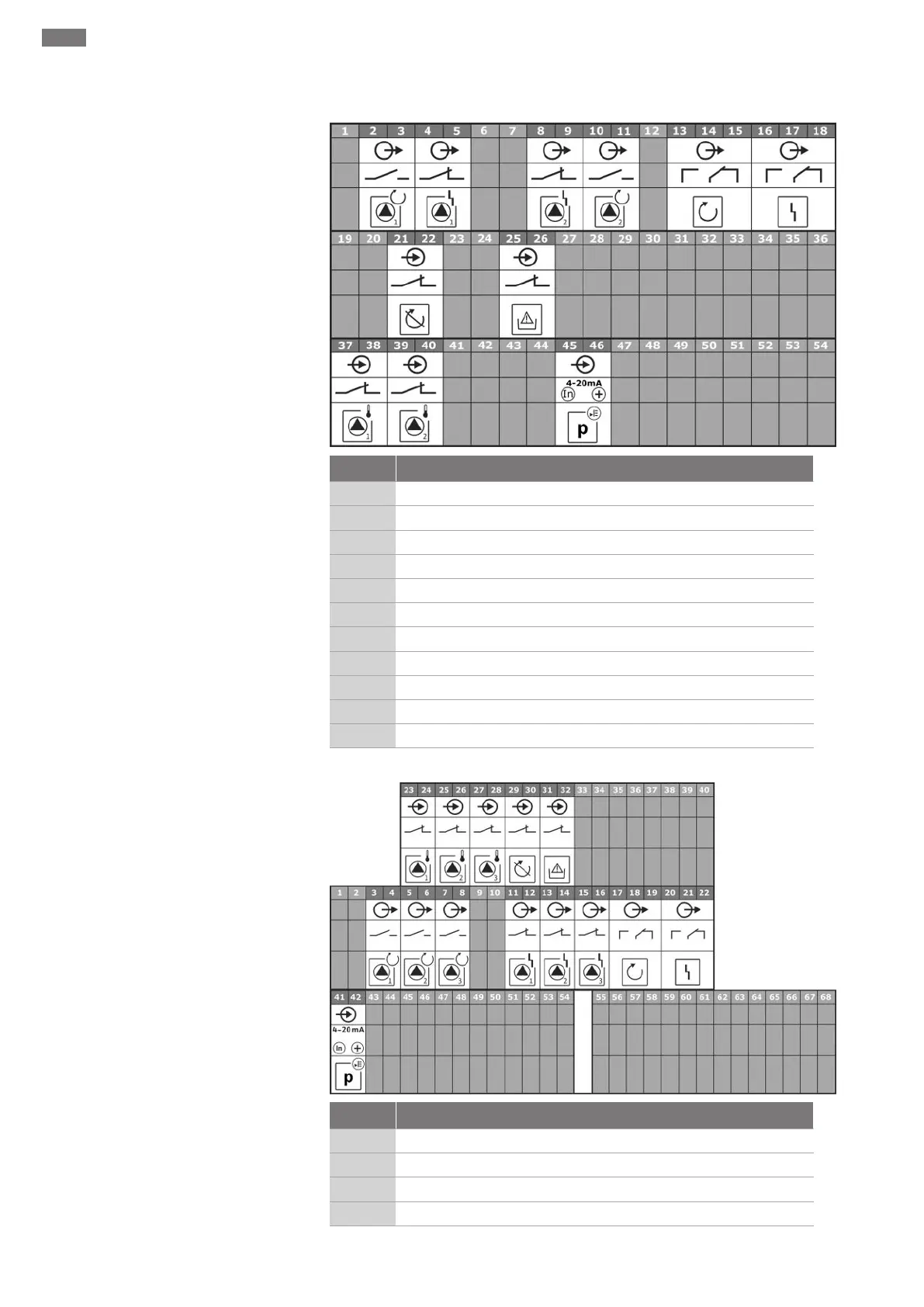

13.3 Prehľad schémy zapojenia svor-
kovnice
Schémy zapojenia svorkovnice Wilo-Control EC-B2...
Svorka Funkcia
2/3
Výstup: Samostatné prevádzkové hlásenie čerpadla 1
4/5
Výstup: Samostatné poruchové hlásenie čerpadla 1
8/9
Výstup: Samostatné poruchové hlásenie čerpadla 2
10/11
Výstup: Samostatné prevádzkové hlásenie čerpadla 2
13/14/15
Výstup: Zberné prevádzkové hlásenie
16/17/18
Výstup: Zberné poruchové hlásenie
21/22
Vstup: Extern OFF
25/26
Vstup: Nedostatok vody/ochrana proti chodu nasucho
37/38
Vstup: Termické monitorovanie vinutia čerpadla 1
39/40
Vstup: Termické monitorovanie vinutia čerpadla 2
45/46
Vstup: pasívny tlakový snímač 4-20mA
Schémy zapojenia svorkovnice Wilo-Control EC-B3...
Svorka Funkcia
3/4
Výstup: Samostatné prevádzkové hlásenie čerpadla 1
5/6
Výstup: Samostatné prevádzkové hlásenie čerpadla 2
7/8
Výstup: Samostatné prevádzkové hlásenie čerpadla 3
11/12
Výstup: Samostatné poruchové hlásenie čerpadla 1
