sk Príloha
948 WILO SE 2019-07

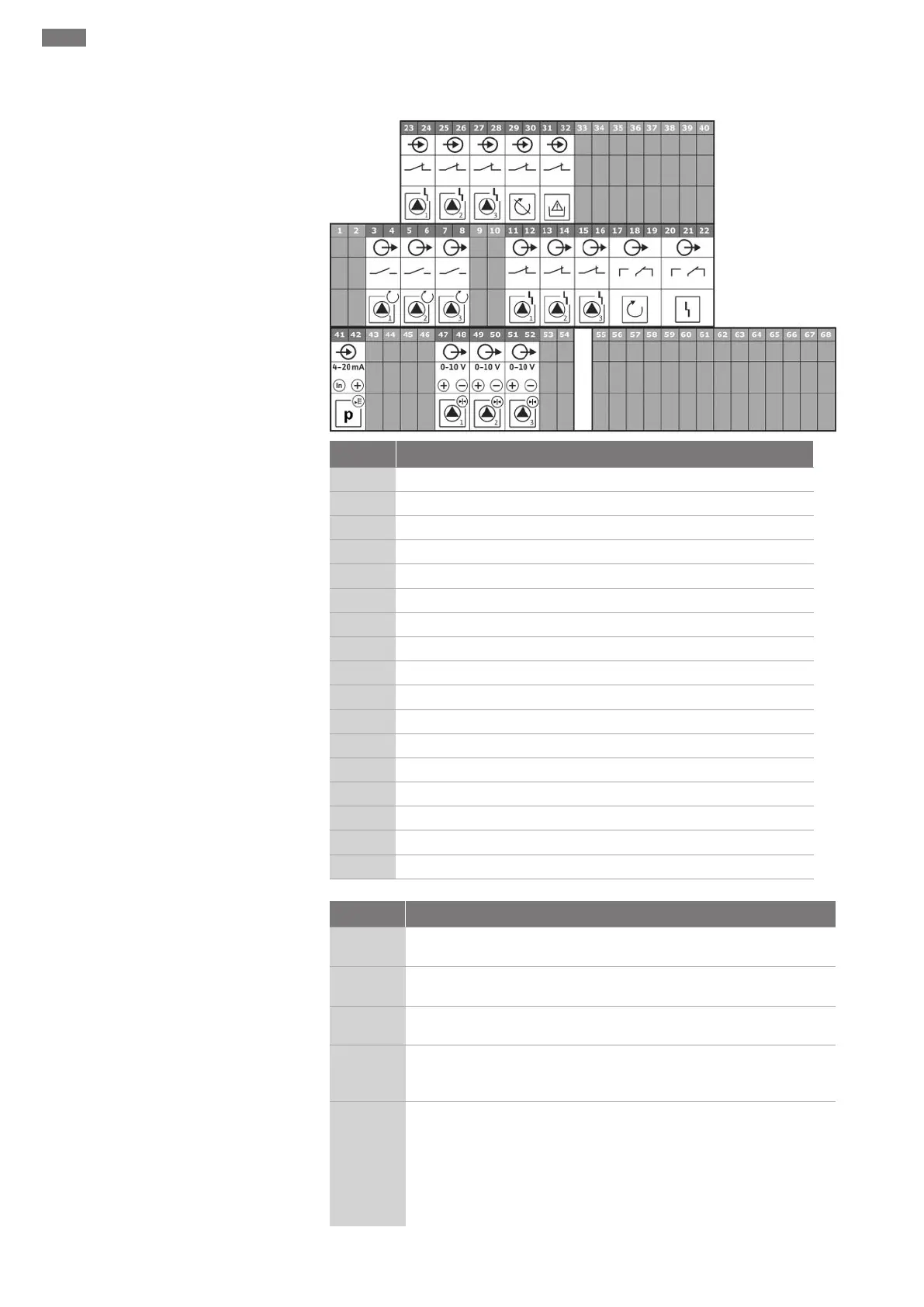

Schémy zapojenia svorkovnice Wilo-Control ECe-B3...
Svorka Funkcia
3/4
Výstup: Samostatné prevádzkové hlásenie čerpadla 1
5/6
Výstup: Samostatné prevádzkové hlásenie čerpadla 2
7/8
Výstup: Samostatné prevádzkové hlásenie čerpadla 3
11/12
Výstup: Samostatné poruchové hlásenie čerpadla 1
13/14
Výstup: Samostatné poruchové hlásenie čerpadla 2
15/16
Výstup: Samostatné poruchové hlásenie čerpadla 3
17/18/19
Výstup: Zberné prevádzkové hlásenie
20/21/22
Výstup: Zberné poruchové hlásenie
23/24
Vstup: Chybové hlásenie frekvenčného meniča čerpadla 1
25/26
Vstup: Chybové hlásenie frekvenčného meniča čerpadla 2
27/28
Vstup: Chybové hlásenie frekvenčného meniča čerpadla 3
29/30
Vstup: Extern OFF
31/32
Vstup: Nedostatok vody/ochrana proti chodu nasucho
41/42
Vstup: pasívny tlakový snímač 4-20mA
47/48
Výstup: Požadovaná hodnota tlaku čerpadla 1
49/50
Výstup: Požadovaná hodnota tlaku čerpadla 2
51/52
Výstup: Požadovaná hodnota tlaku čerpadla 3
13.4 ModBus: Typy údajov
Typ údajov Popis
INT16
Skutočný rozsah čísiel od -32768 do 32767.
Skutočný rozsah čísiel použitý pre dátový bod sa môže líšiť.
UINT16
Skutočný rozsah čísiel od 0 do 65535.
Skutočný rozsah čísiel použitý pre dátový bod sa môže líšiť.
ENUM
Je vyčíslenie. Je možné nastaviť iba jednu z hodnôt uvedených v časti
Parametre.
BOOL
Booleovská hodnota je parameter s presne dvoma stavmi (0 - nesprávne/
false a 1 - správne/true). Vo všeobecnosti sa všetky hodnoty väčšie ako
nula považujú za true.
BITMAP*
Je súhrn 16 Booleovských hodnôt (bitov). Hodnoty sú indexované od 0
do 15. Číslo, ktoré sa má čítať alebo zapísať do registra, je výsledkom
súčtu všetkých bitov s hodnotou 1 × 2 umocnené ich indexom.
▪Bit 0: 2
0
= 1
▪Bit 1: 2
1
= 2
▪Bit 2: 2
2
= 4
▪Bit 3: 2
3
= 8
