Navodila za vgradnjo in obratovanje Wilo-Control EC/ECe-Booster 959
6.5 Električni priklop
NEVARNOST
Smrtna nevarnost zaradi električnega toka!
Neprimerno vedenje pri električnih delih privede do smrti zaradi električnega udara!
Električna dela mora v skladu z lokalnimi predpisi izvesti električar.
OBVESTILO
• V odvisnosti od impedance sistema in maksimalnega števila preklopov na uro
priključenih potrošnikov lahko pride do nihanja in/ali znižanja napetosti.
• Pri uporabi izoliranih kablov mora biti zaščita enostransko položena v stikalno
napravo na ozemljitveno tirnico!
• Priključitev naj vedno izvaja električar!
• Upoštevajte navodila za vgradnjo in obratovanje priključenih črpalk in dajalnika
signala.
▪Tok in napetost omrežnega priključka morata ustrezati podatkom na tipski ploščici.
▪Varovanje na strani omrežja izvedite v skladu z lokalnimi smernicami.
▪Če uporabljate instalacijske odklopnike, izberite preklopne značilnosti v skladu s
priklopljeno črpalko.
▪Če instalirate zaščitno stikalo diferenčnega toka (RCD, tipa A, sinusni tok, univerzalno
tokovno občutljivost), upoštevajte lokalne predpise.
▪Priključni kabel položite v skladu z lokalnimi smernicami.
▪Med polaganjem priključnega kabla tega ne poškodujte.
▪Stikalno napravo in vse električne potrošnike ozemljite.
6.5.1 Pregled sestavnih delov: Wilo-
Control EC-Booster
F1 F2 F3
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
T1 1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
GND A(+) B(-)
GND LO
J4
J3
J2
HI
1
2
26
Current Pump1
Current Pump2
4
5
8
9
6
3
2
1
7
10

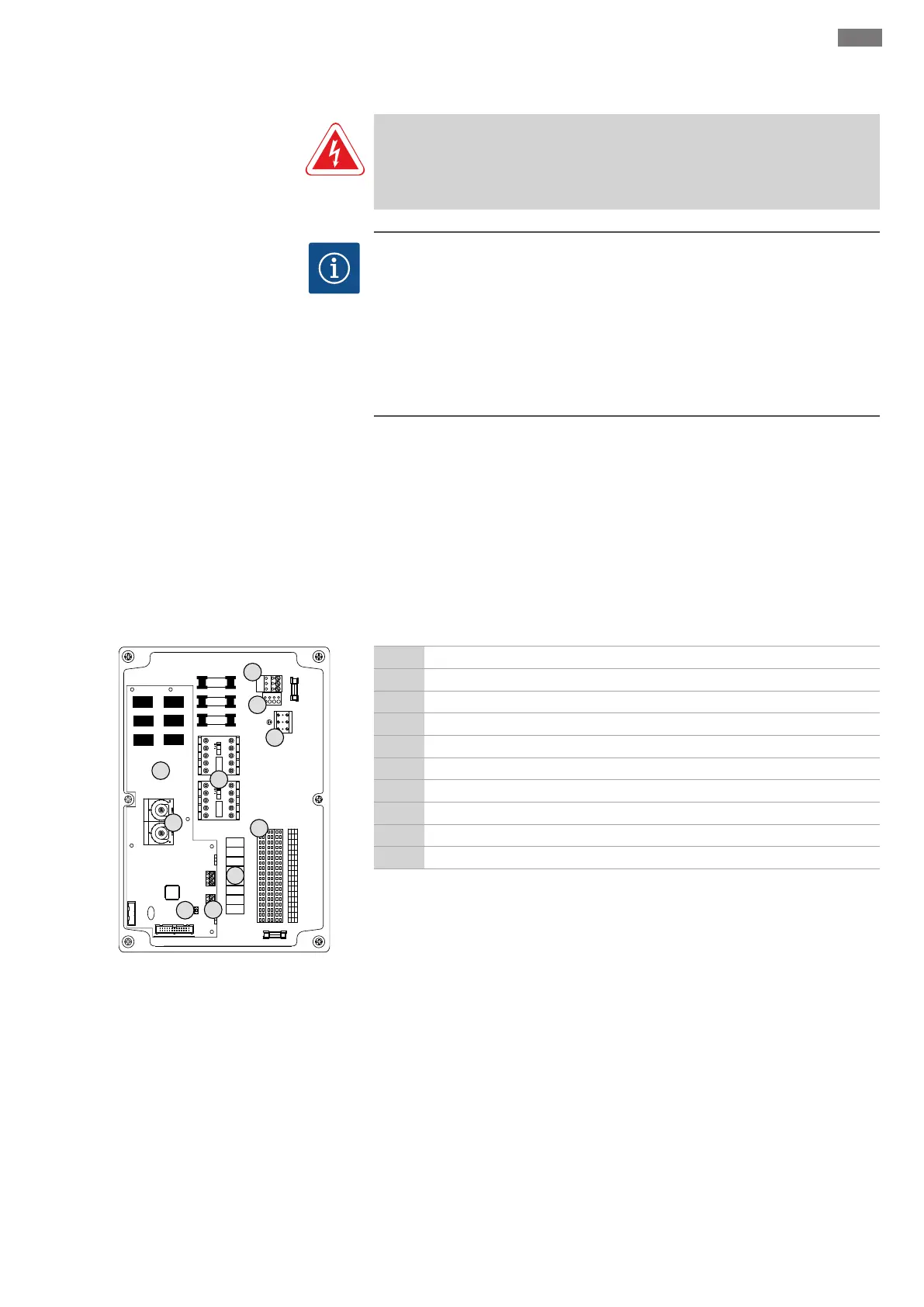

Fig.2: Control EC-B 2...
1 Spončnica: Omrežni priključek
2 Nastavitev omrežne napetosti
3 Spončnica: Ozemljitev (PE)
4 Spončnica: Krmiljenje/senzorika
5 Kombinacije kontaktorjev
6 Izhodni releji
7 Krmilna plošča
8 Potenciometer za nadzor nad tokom motorja
9 ModBus RTU: vmesnik RS485
10 ModBus RTU: mostiček za terminacijo/polarizacijo
