sl Zagon
972 WILO SE 2019-07
OBVESTILO
Integrirani nadzor vrtilnega polja
Stikalna naprava je opremljena z nadzorom vrtilnega polja. Funkcije nadzora delujejo
samo na priključku za trifazno napetost z desnosučnim vrtilnim poljem. Če je na
omrežnem priključku levosučno vrtilno polje, se ob vklopu na zaslonu prikaže koda
napake »E006«.
OBVESTILO
Signal napake pri obratovanju na izmenični tok
Stikalna naprava »Control EC-Booster« ima nadzor vrtilnega polja in nadzor nad
tokom motorja. Obe nadzorni funkciji delujeta brez napak samo na priključku za
trifazno napetost in sta tovarniško nastavljeni. Pri uporabi stikalne naprave na
priključku za izmenični tok se na zaslonu prikažejo naslednja sporočila o napakah:
• Nadzor vrtilnega polja: Koda napake »E006«
⇒ Izklop nadzora vrtilnega polja: Meni 5.68, nastavite vrednost »off«!
• Nadzor nad tokom motorja: Koda napake »E080.x«
⇒ Izklop nadzora nad tokom motorja: Meni 5.69, nastavite vrednost »off«!
▶ Nadzorna funkcija deaktivirana. Stikalna naprava zdaj brezhibno deluje na
priključku za izmenični tok.
OBVESTILO
Upoštevajte kodo napake na zaslonu
Če rdeča LED-dioda za napako sveti ali utripa, upoštevajte kodo napake na zaslonu!
Po potrditvi napake se v meniju 6.02 shrani zadnja napaka.
1
2
3
4
5

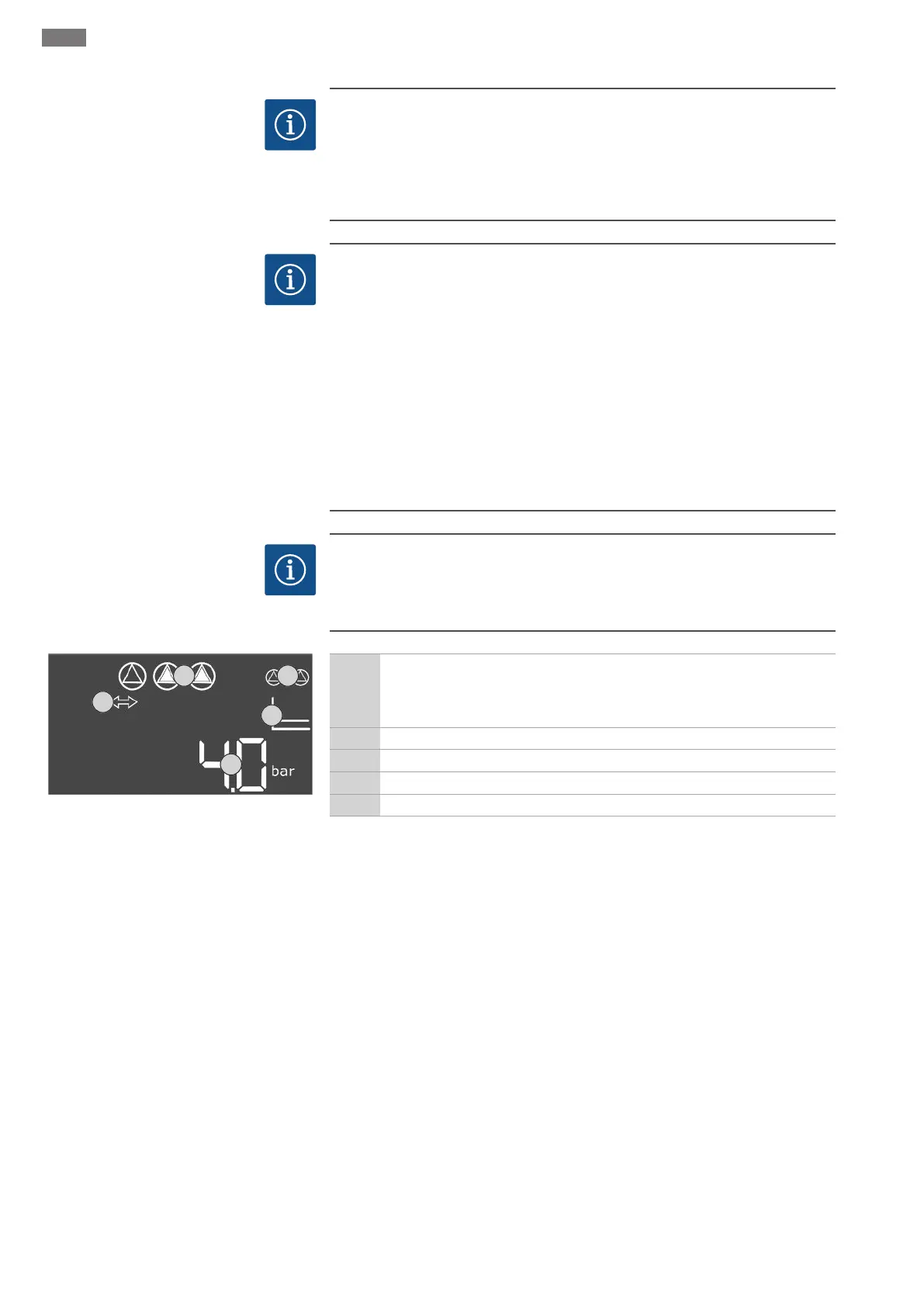

Fig.26: Začetni zaslon
1
Trenutno stanje črpalke:
– Število prijavljenih črpalk
– Črpalka aktivirana/deaktivirana
– Vklop/izklop črpalk
2 Področno vodilo aktivno
3 Dejanska vrednost tlaka
4 Način regulacije (npr. p-c)
5 Funkcija rezervne črpalke aktivirana
‡ Stikalna naprava je zaprta.
‡ Instalacija je ustrezno izvedena.
‡ Vsi dajalniki signala in potrošniki so priključeni in vgrajeni v obratovalnem prostoru.
‡ Če je na voljo varovalo pred pomanjkanjem vode (zaščita pred suhim tekom), je
stikalna točka pravilno nastavljena.
‡ Zaščita motorja je prednastavljena v skladu s podatki črpalke (samo »Control EC-
Booster«).
1. Glavno stikalo obrnite v položaj »ON«.
2. Stikalna naprava se zažene.
– Vse LED-diode zasvetijo za 2sekundi.
– Zaslon zasveti in prikaže se začetni zaslon.
– Na zaslonu se prikaže simbol stanja v pripravljenosti.
▶ Stikalna naprava je pripravljena za obratovanje, zaženite začetno konfiguracijo ali
avtomatsko delovanje.
8.3 Zagon začetne konfiguracije
Med konfiguracijo upoštevajte naslednje točke:
▪Če 6 minut ne opravite nobenega vnosa ali naprave ne upravljate:
– se osvetlitev zaslona izklopi;
– se na zaslonu ponovno prikaže glavni zaslon;
– se vnos parametrov zapre.
