13.3 Preglednica vezalnih shem

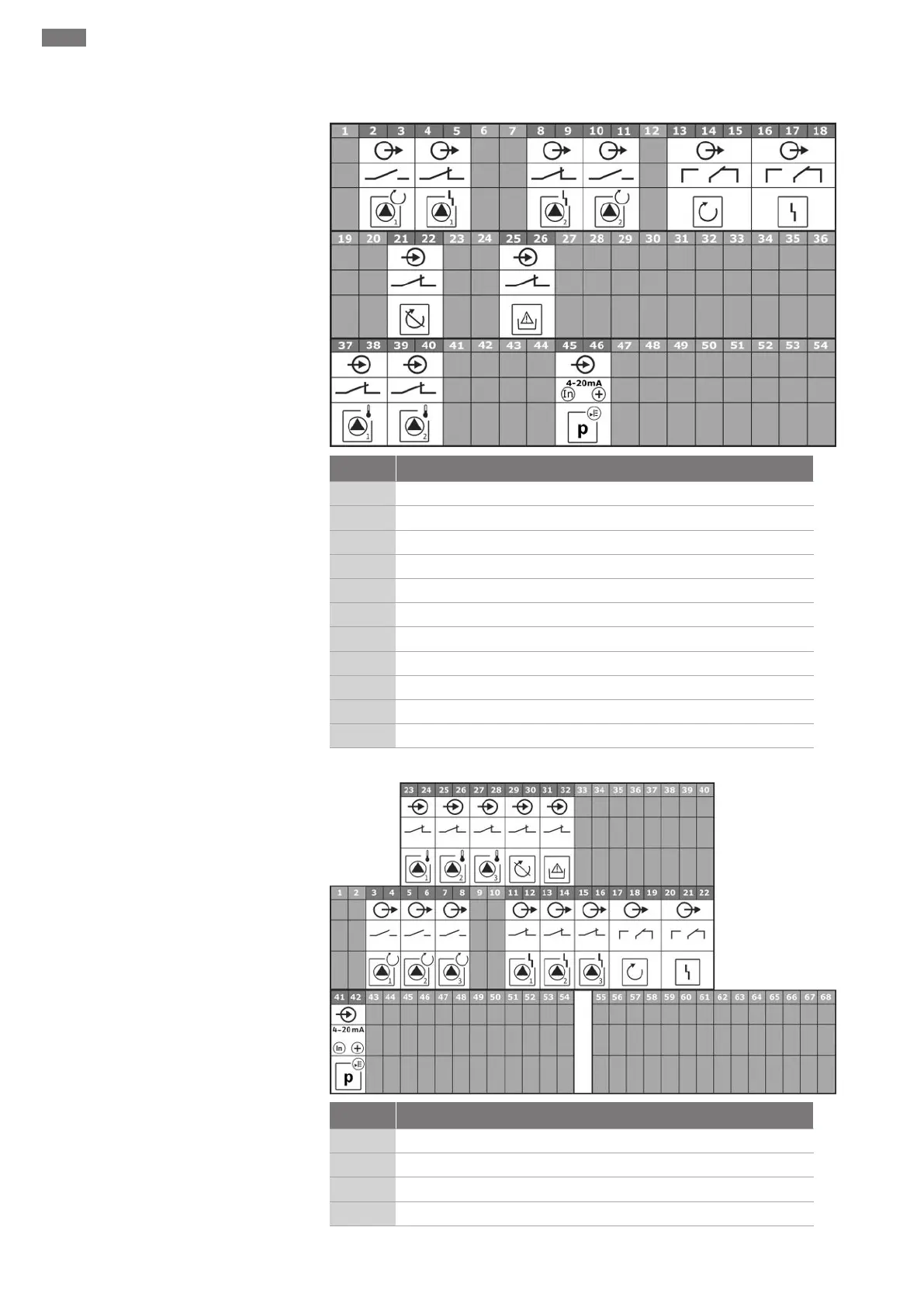

Vezalne sheme Wilo-Control EC-B2...
Sponka Delovanje
2/3
Izhod: posamezno sporočilo delovanja črpalke 1
4/5
Izhod: individualni signal napake črpalke 1
8/9
Izhod: individualni signal napake črpalke 2
10/11
Izhod: posamezno sporočilo delovanja črpalke 2
13/14/15
Izhod: skupno sporočilo delovanja
16/17/18
Izhod: skupno sporočilo o motnji
21/22
Vhod: Extern OFF
25/26
Vhod: Pomanjkanje vode/zaščita pred suhim tekom
37/38
Vhod: termični nadzor navitja črpalke 1
39/40
Vhod: termični nadzor navitja črpalke 2
45/46
Vhod: pasivni tlačni senzor 4–20mA
Vezalne sheme Wilo-Control EC-B3...
Sponka Delovanje
3/4
Izhod: posamezno sporočilo delovanja črpalke 1
5/6
Izhod: posamezno sporočilo delovanja črpalke 2
7/8
Izhod: posamezno sporočilo delovanja črpalke 3
11/12
Izhod: individualni signal napake črpalke 1
