sl Priloga
990 WILO SE 2019-07

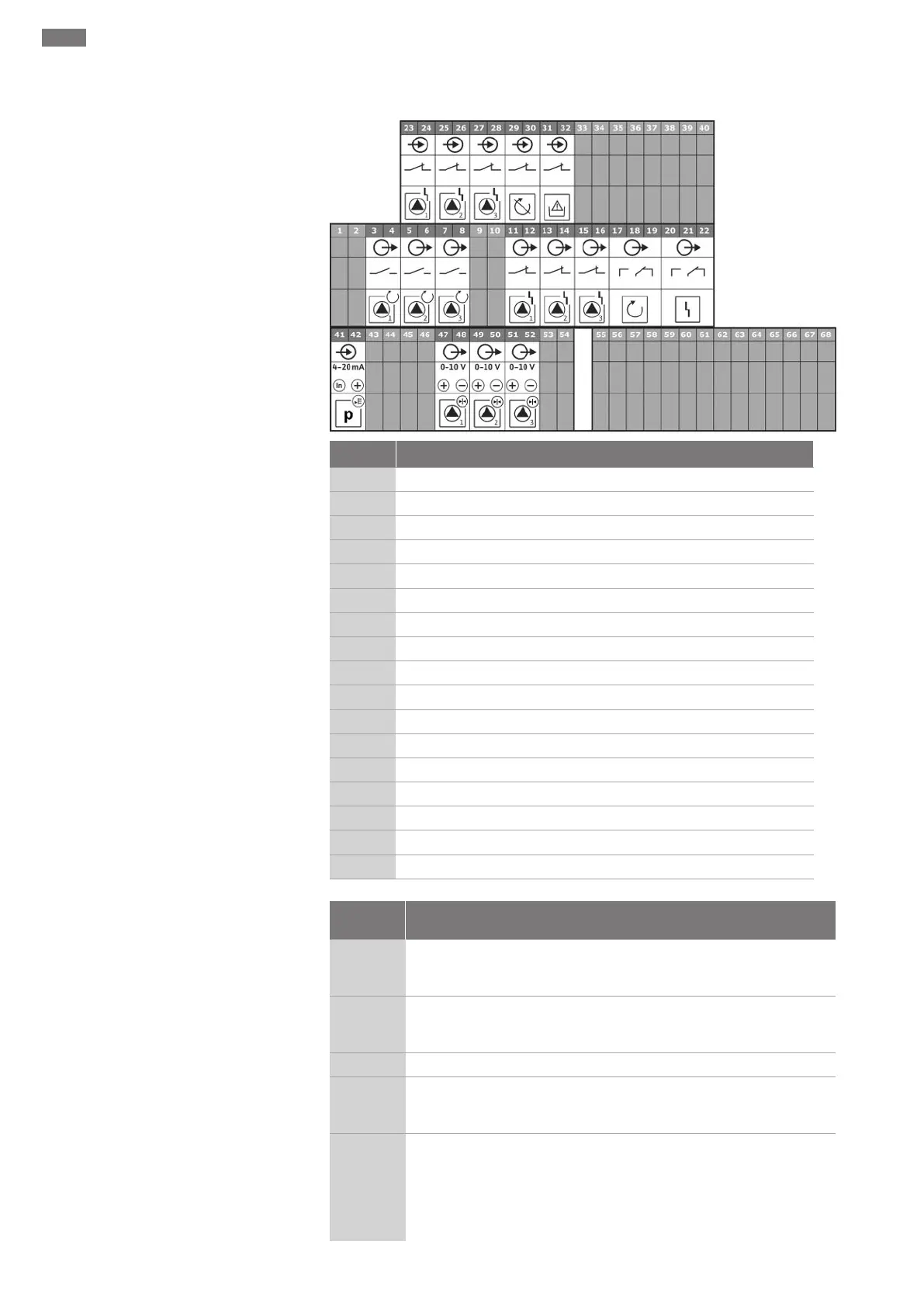

Vezalne sheme Wilo-Control ECe-B3...
Sponka Delovanje
3/4
Izhod: posamezno sporočilo delovanja črpalke 1
5/6
Izhod: posamezno sporočilo delovanja črpalke 2
7/8
Izhod: posamezno sporočilo delovanja črpalke 3
11/12
Izhod: individualni signal napake črpalke 1
13/14
Izhod: individualni signal napake črpalke 2
15/16
Izhod: individualni signal napake črpalke 3
17/18/19
Izhod: skupno sporočilo delovanja
20/21/22
Izhod: skupno sporočilo o motnji
23/24
Vhod: Sporočilo o napaki frekvenčnega pretvornika črpalke 1
25/26
Vhod: Sporočilo o napaki frekvenčnega pretvornika črpalke 2
27/28
Vhod: Sporočilo o napaki frekvenčnega pretvornika črpalke 3
29/30
Vhod: Extern OFF
31/32
Vhod: Pomanjkanje vode/zaščita pred suhim tekom
41/42
Vhod: pasivni tlačni senzor 4–20mA
47/48
Izhod: Želena vrednost tlaka črpalke 1
49/50
Izhod: Želena vrednost tlaka črpalke 2
51/52
Izhod: Želena vrednost tlaka črpalke 3
13.4 ModBus: Vrste podatkov
Vrsta
podatkov
Opis
INT16
Celo število v območju od –32768 do 32767.
Dejansko območje številk, uporabljeno za podatkovno točko, lahko
odstopa.
UINT16
Celo število brez predznaka v območju od 0 do 65535.
Dejansko območje številk, uporabljeno za podatkovno točko, lahko
odstopa.
ENUM
Je naštevanje. Možno je samo pri eni vrednosti, navedeni med parametri.
BOOL
Boolova vrednost je parameter z natanko dvema vrednostma (0 –
napačno/false in 1 – pravilno/true). Na splošno so vse vrednosti, večje od
nič, ocenjene kot pravilne.
BITMAP*
Je povzetek 16 boolovih vrednosti (bit). Vrednosti so označene od 0 do
15. Številka za branje ali zapis v registru izhaja iz vsote vseh bitov z
vrednostjo 1x2 na potenco indeksa.
▪Bit 0: 2
0
= 1
▪Bit 1: 2
1
= 2
▪Bit 2: 2
2
= 4
