11
RX-V3300/DSP-AZ2
RX-V3300/DSP-AZ2
C
Front Panel
フロントパネル
Side Plate R
サイドプレートR
Top Cover
トップカバー
Side Plate L
サイドプレートL
Bottom Cover
ボトムカバー
4
4
4
4
5
6
5
5
5
7
7
7
7
7
7
3
1
2
2
■ DISASSEMBLY PROCEDURE/分解手順
（番号順に部品を取り外してください。）
AC電源コンセントから、電源コードを抜いてください。
1. トップカバーの外し方
a. ①のネジ2本、②のネジ4本、③のネジ4本を外します。
（Fig.1）
b. トップカバーを後方へスライドさせ、取り外します。
（Fig.1）
2. フロントパネルの外し方
a. ④のプッシュリベット4本を外し、サイドプレートを取
り外します。（Fig.1）
b. ⑤のネジ6本、⑥のネジ1本を外し、フロントパネルを
前方に外します。（Fig.1）
3. ボトムカバーの外し方
⑦のネジ19本を外し、ボトムカバーを取り外します。（Fig.
1）
(Remove parts in the order as numbered.)
Disconnect the power cable from the AC outlet.
1. Removal of Top Cover
a. Remove 2 screws (1), 4 screws (2) and 5 screws (3).
(Fig. 1)
b. Slide the Top Cover rearward to remove it. (Fig. 1)
2. Removal of Front Panel
a. Remove 4 push rivets (4) and then remove the Side
Plates. (Fig. 1)
b. Remove 6 screws (5) and 1 screw (6), and then
remove the Front Panel forward. (Fig. 1)
3. Removal of Bottom Cover
Remove 19 screws (7) and then remove the Bottom
Cover. (Fig. 1)

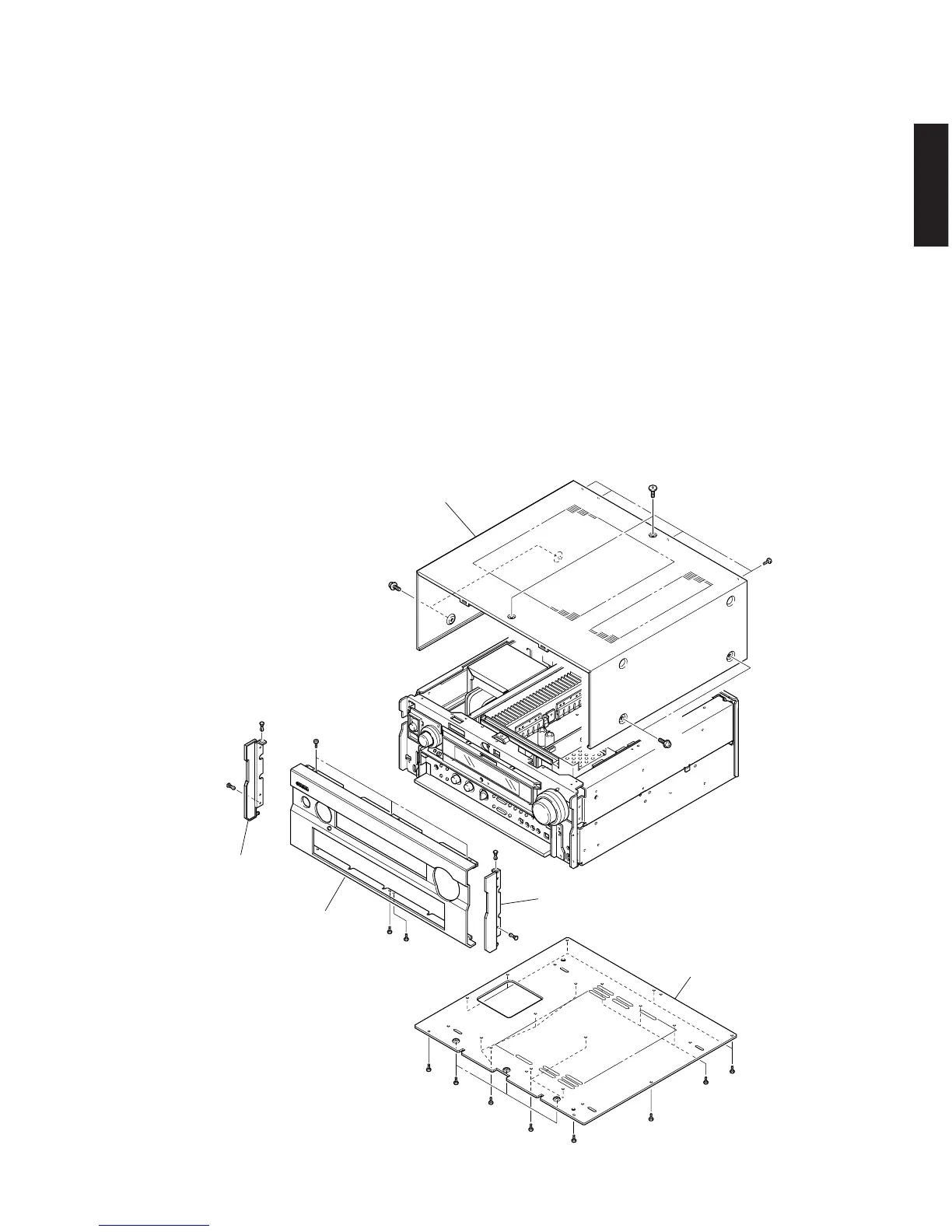

Fig. 1
To Next Page
