Yamaha DSP-AZ2 - Disassembly Procedures (Continued); MAIN (2) P.C.B. Removal; Power and Main (1) P.C.B. Removal

14
RX-V3300/DSP-AZ2
RX-V3300/DSP-AZ2
Sheet
シート

Support HSP
サポートHSP

MAIN (1) P. C. B.
MAIN (2) P. C. B.
POWER (2) P. C. B.
D
E
G
G
F
F
F
G
E
D
POWER (1) P. C. B.
7. Removal of MAIN (2) P.C.B.
a. Remove 2 screws (D) and 2 screws (E). (Fig. 5)
b. Remove the seat and support HSP. (Fig. 5)
c. Remove 7 screws (F). (Fig. 5)
d. Remove MAIN (2) P.C.B. together with the heat sink by
lifting them up. (Fig. 5)
8. Removal of POWER (1), POWER (2) and MAIN (1)
P.C.B.'s.
a. Remove 7 screws (G). (Fig. 5)
f. Remove POWER (1), POWER (2) and MAIN (1)
P.C.B.'s together with the heat sink. (Fig. 5)

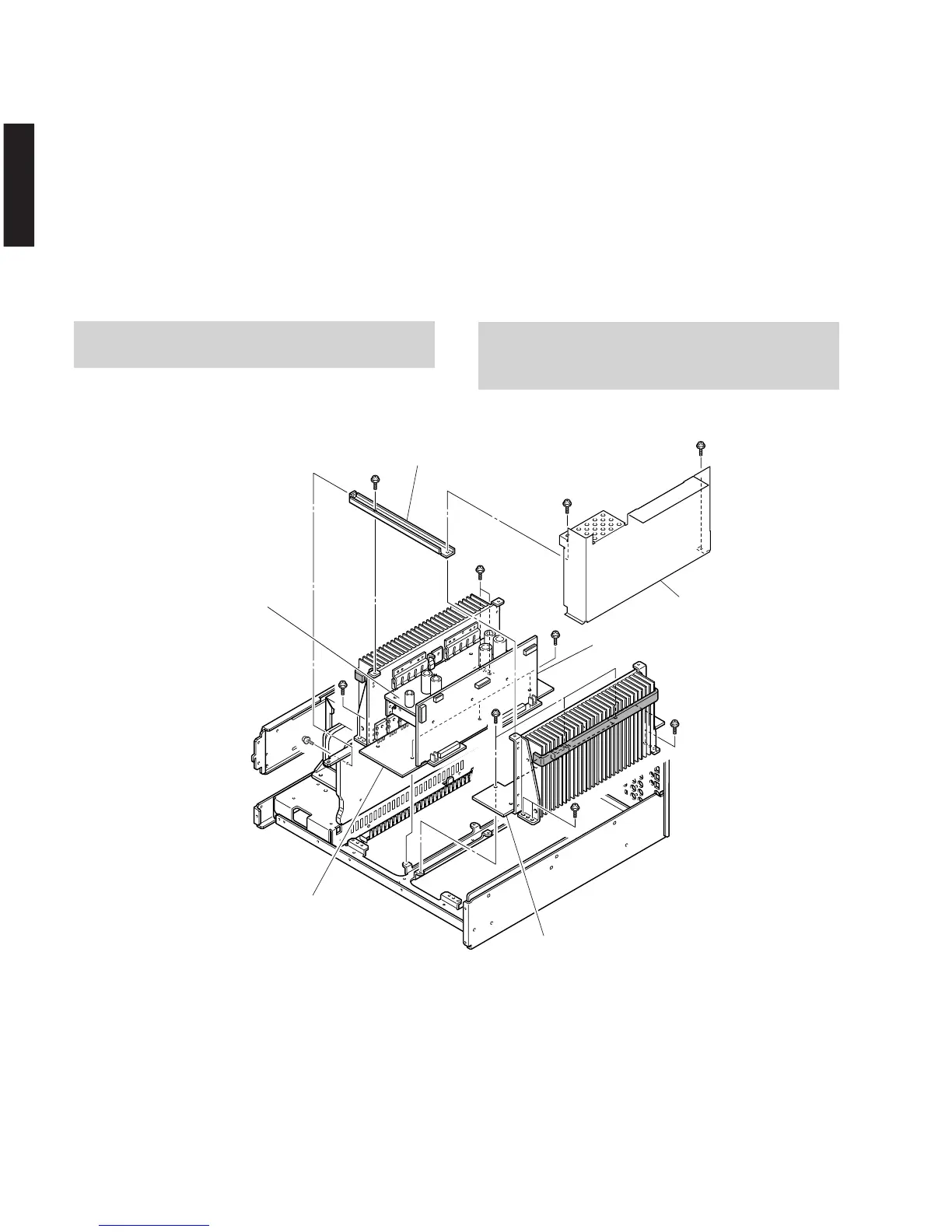

Fig. 5
7. MAIN（2）P.C.B.の外し方
a. Dのネジ2本、Eのネジ2本を外します。（Fig.5）
b. シートとサポートHSPを取り外します。（Fig.5）
c. Fのネジ7本を外します。（Fig.5）
d. MAIN（2）P.C.B.を、ヒートシンクといっしょに上方に
取り外します。（Fig.5）
8. POWER（1）、POWER（2）、MAIN（1）P.C.B.の
外し方
a. Gのネジ7本を外します。（Fig.5）
f. POWER（1）、POWER（2）、MAIN（1）P.C.B.を、ヒー
トシンクといっしょに上方に取り外します。（Fig.5）
MAIN (1) and MAIN (2) P.C.B. can be checked from
the bottom without their removal.
MAIN（1）、MAIN（2）P.C.B.をチェックをする場合には
・ MAIN（1）、MAIN（2）P.C.B.は、取り外さなくても
ボトム側から行うことができます。
