YASKAWA V1000

n
IP20/NEMA Type 1 Drives

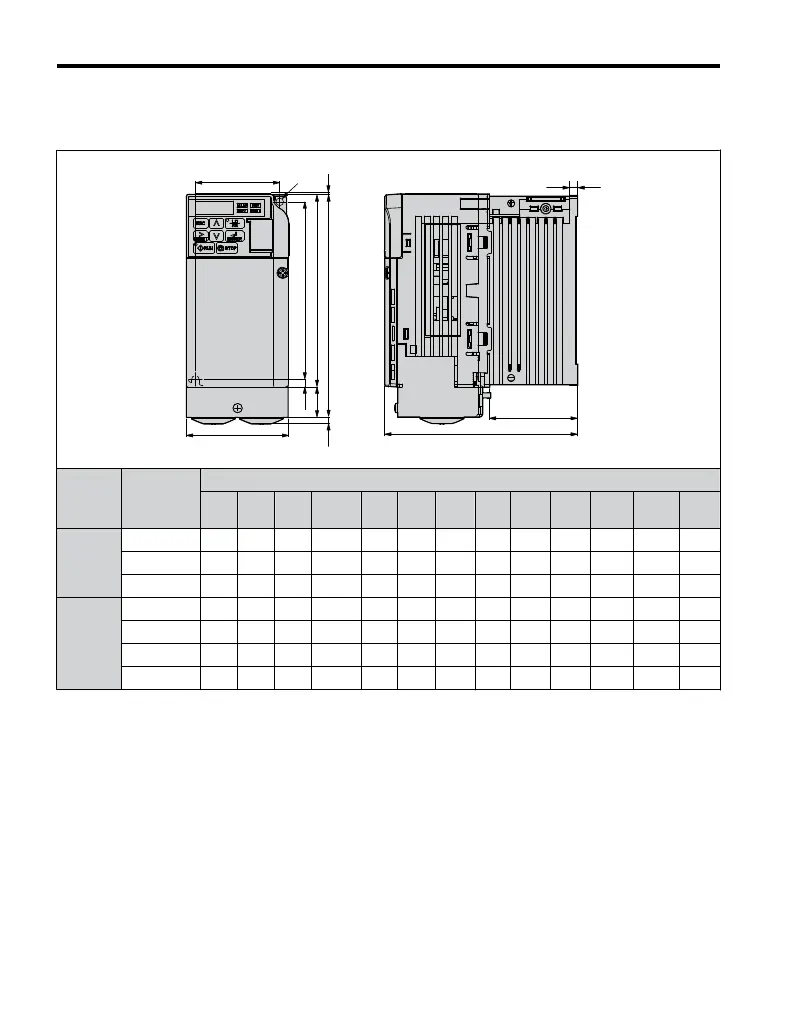

Table 2.5 IP20/NEMA Type 1 (without an EMC filter)
W
W1
H1
H4
H5
H2
HH3
D1
D
2-M4
t1
H6
Voltage
Class
Drive
Model
CIMR-Vo
Dimensions (in)
W H D W1 H1 H2 H3 H4 H5 H6 D1 t1
Wt.
(lb.)
Single-
Phase
200 V
Class
BA0001F 2.68 5.89 2.99 2.20 5.03 4.65 0.16 0.79 0.20 0.06 0.26 0.12 1.8
BA0002F 2.68 5.89 2.99 2.20 5.03 4.65 0.16 0.79 0.20 0.06 0.26 0.12 1.8
BA0003F 2.68 5.89 4.65 2.20 5.03 4.65 0.16 0.79 0.20 0.06 1.54 0.20 2.6
Three-
Phase
200 V
Class
2A0001F 2.68 5.89 2.99 2.20 5.03 4.65 0.16 0.79 0.20 0.06 0.26 0.12 1.8
2A0002F 2.68 5.89 2.99 2.20 5.03 4.65 0.16 0.79 0.20 0.06 0.26 0.12 1.8
2A0004F 2.68 5.89 4.25 2.20 5.03 4.65 0.16 0.79 0.20 0.06 1.54 0.20 2.4
2A0006F 2.68 5.89 5.04 2.20 5.03 4.65 0.16 0.79 0.20 0.06 2.32 0.20 2.9
2.1 Mechanical Installation
46
YASKAWA ELECTRIC TOEP C710606 47A YASKAWA AC Drive – V1000 Quick Start Guide
