Montaje y conexión

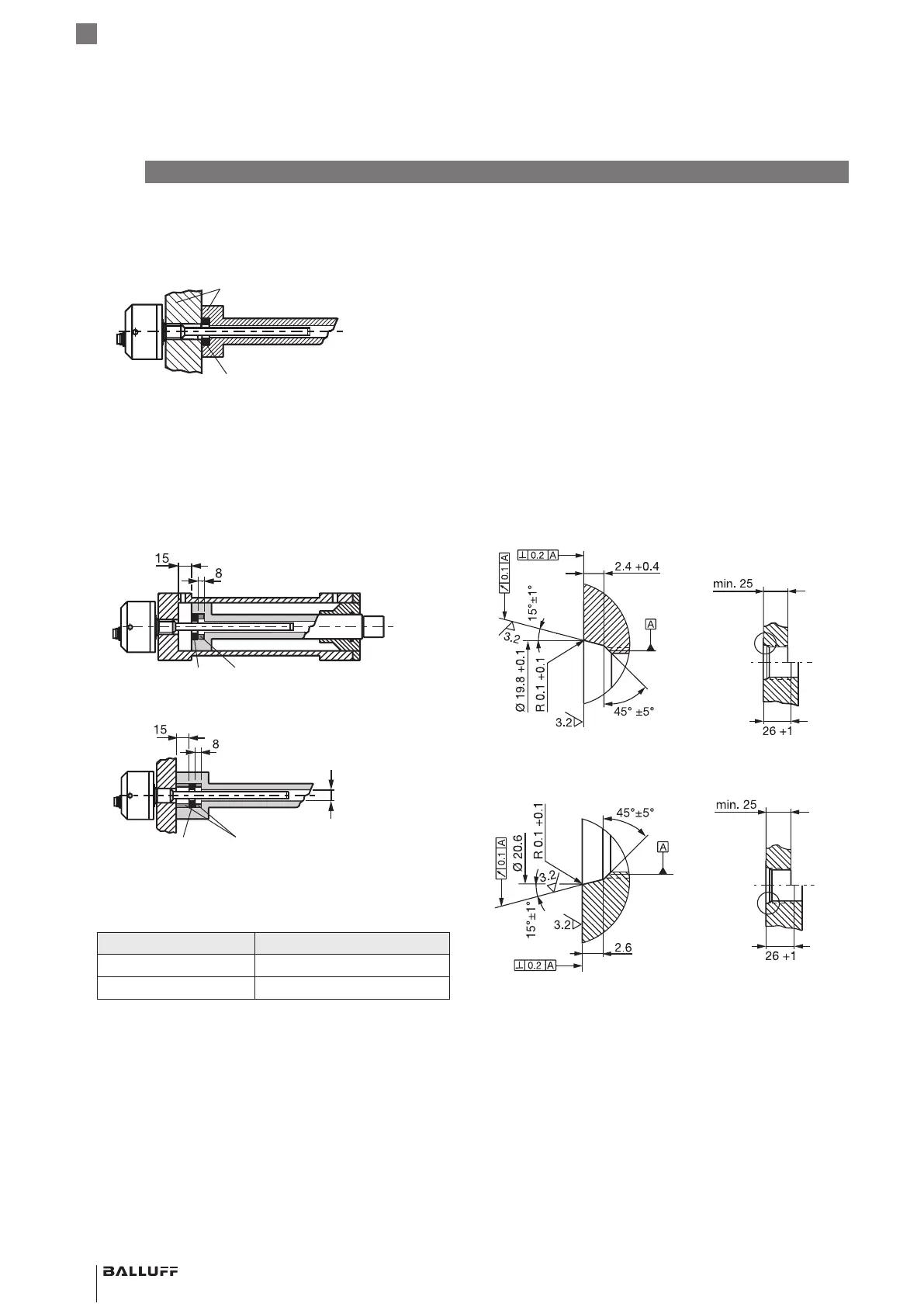

4.1 Variantes de montaje
Material no imantable
Fig. 4-1:
Sensor de posición
Material no imantable
Variante de montaje en material no imantable
Material imantable
Si se utiliza material imantable, se debe proteger el BTL
contra interferencias magnéticas con medidas adecuadas
(por ejemplo, anillo distanciador de material no imantable,
suficiente distancia a campos magnéticos externos
intensos).
Anillo distanciador de material no
imantable
Sensor de posición
min. Ø D2
1)
Anillo distanciador de material no
imantable
Sensor de posición
1)
ØD2mín. =diámetro mínimo del orificio (véaseTab. 4-1)
Fig. 4-2: Variantes de montaje en material imantable
Diámetro de la varilla Diámetro de orificio
10,2 mm mínimo 13mm
8mm mínimo 11mm
Tab. 4-1: Diámetro del orificio en caso de montaje en un cilindro
hidráulico
4.2 Preparación del montaje
Variante de montaje: para alojar el BTL y el sensor de
posición, recomendamos un material no imantable.
Montaje horizontal: en caso de montaje horizontal con
longitudes nominales > 500mm, la varilla debe apoyarse
y, dado el caso, atornillarse en el extremo (solo posible
con Ø10,2mm).
Cilindro hidráulico: en el montaje en un cilindro
hidráulico, se debe garantizar el valor mínimo para el
diámetro del orificio del pistón de alojamiento (véase
Tab. 4-1).
Agujero roscado: el BTL dispone de una rosca M18×1.5
(según ISO) o 3/4"-16UNF (según SAE) para fijación.
Según la versión, se debe hacer el agujero roscado antes
del montaje.
Fig. 4-3: Agujero roscado M18x1.5 según ISO 6149, junta
tórica15.4x2.1
Fig. 4-4:
Agujero roscado 3/4"-16UNF según SAE J475, junta
tórica15.3x2.4
Sensor de posición: para el BTL están disponibles
diferentes sensores de posición (véase Accesorios en la
página15).
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Sistema magnetostrictivo de medición de posición – Forma constructiva de varilla
