Bertram 540 - Page 385

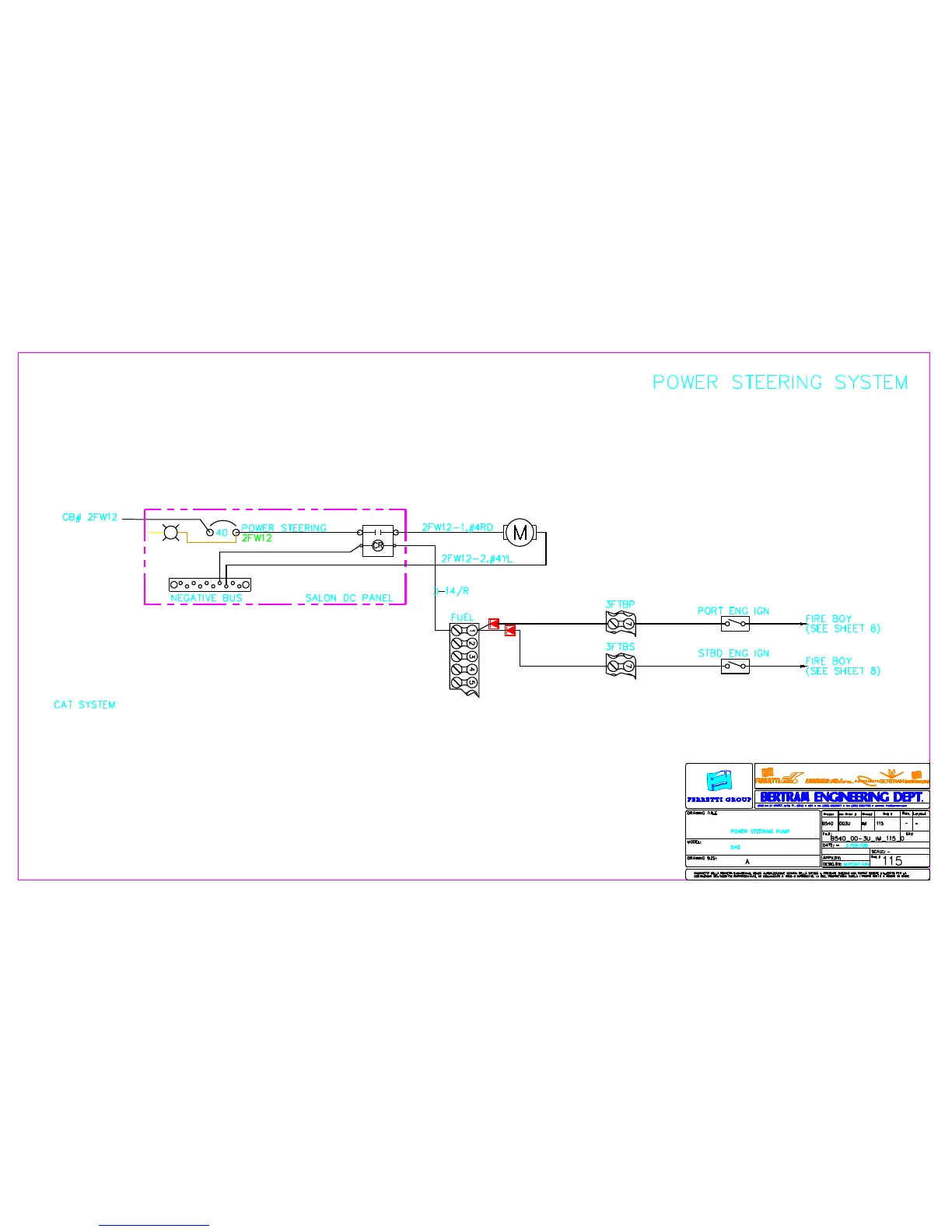

POWER STEERING SYSTEM
CR
2FW12
40
POWER STEERING
4 5 1 2 3
77
3FTBP
3FTBS
FUEL
PORT ENG IGN
STBD ENG IGN
2FW12-1,#4RD
2FW12-2,#4YL
(SEE SHEET 8)
(SEE SHEET 8)
FIRE BOY
FIRE BOY
14/R
NEGATIVE BUS SALON DC PANEL
PROPRIETA’ DELLA FERRETTI ENGINEERING. SENZA AUTORIZZAZIONE SCRITTA DELLA STESSA IL PRESENTE DISEGNO NON POTRA’ ESSERE UTILIZZATO PER LA
COSTRUZIONE DELL’OGGETTO RAPPRESENTATO, NE COMUNICATO A TERZI O RIPRODOTTO. LA SOC. PROPRIETARIA TUTELA I PROPRI DIRITTI A RIGORE DI LEGGE
3663 NW 21 STREET, MIAMI FL. 33142 - USA - tel. (305) 633/8011 - fax (305) 633/7188 - e-mail: info@bertram.com
DRAWING SIZE:
MODEL:
DRAWING TITLE
Rev.
-
B540_00-3U_IM_115_0
- 115 IM 003U B540
-
115
Dwg #
-
Layout
TAV
Dwg #
SCALE:
Project
APPV.BY:
DATE:
FILE:
DESIG.BY:
Job Order #
Group#
A
POWER STEERING PUMP
M.FONTAIN
2/08/08
CAT SYSTEM
540
CB# 2FW12
